Аспирация на производстве: отсосы, фильтры и расчёт

Если от станка, сварочного поста или загрузки сырья по цеху расходятся пыль, дым и испарения, начинать нужно с захвата загрязнений у источника. Аспирация на производстве удаляет запылённый воздух через укрытия и местные отсосы, а общеобменная вентиляция поддерживает воздухообмен в помещении. Для подбора нужны данные о процессе, составе загрязнений и одновременно работающем оборудовании. Один мощный вентилятор или универсальный фильтр эту задачу не решает.

Сначала стоит выяснить, что именно попадает в воздух. Древесная пыль, сварочный аэрозоль и пары растворителя требуют разных решений. Даже если рабочие места стоят рядом, объединять их в одну сеть без оценки совместимости нельзя. Поэтому подбор начинают с технологии, материалов и режимов работы постов, а результат монтажа подтверждают замерами у каждого отсоса.

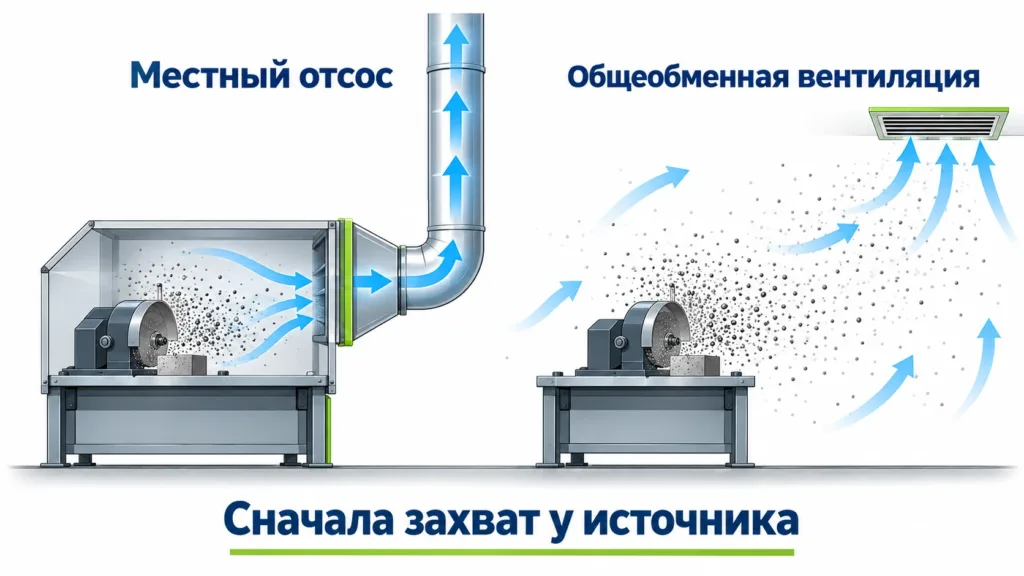

Чем аспирация отличается от общеобменной вентиляции

Общеобменная вытяжка удаляет воздух из помещения, когда загрязнения уже успели распространиться. Местный отсос перехватывает их у станка, ванны или рабочего стола. Чем меньше путь от источника до приёмного отверстия, тем меньше вероятность, что загрязнённый поток пройдёт через зону дыхания человека.

Система аспирации включает не только воздуховоды и вентилятор. Её работа зависит от формы укрытия, положения отсоса, сопротивления сети, способа отделения частиц и удаления собранного материала. Ошибка в начале этой цепочки не исправляется увеличением мощности в конце: слишком далеко установленная воронка может плохо захватывать пыль и при большом расходе воздуха.

Когда нужна местная вытяжка от оборудования

Ориентиром служит сам процесс: резка, шлифование, сварка, пересыпка, нагрев или работа с открытой поверхностью жидкости. Отсос привязывают к месту образования загрязнений и движениям оператора. При обследовании смотрят не только на осевшую пыль, но и на положение головы и рук, направление выброса от инструмента, открывание кожухов и влияние соседних потоков.

Если пыль видна на балках и светильниках, это повод проверить захват у источника и герметичность сети. Но отсутствие видимого облака ещё не доказывает безопасную концентрацию: мелкие частицы и некоторые газы нельзя оценить на глаз.

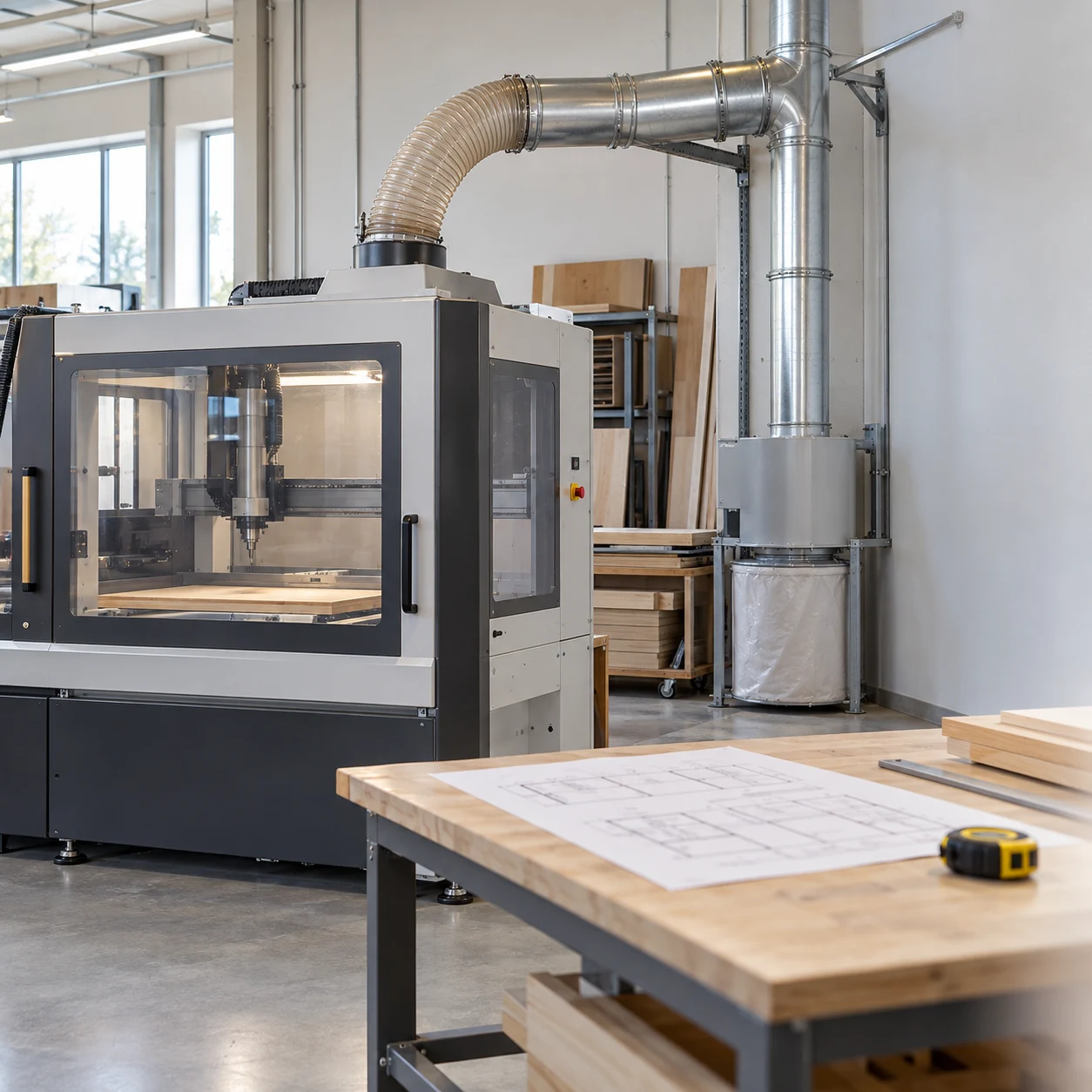

Какие загрязнения удаляют местными отсосами

Для расчёта нужен состав загрязнений, а не только название участка. Например, «сварочный пост» не сообщает проектировщику материал деталей, сварочные материалы и режим работы. «Пыль после шлифования» не показывает размер частиц, липкость и способность материала гореть. Эти сведения берут у технолога, из документации на сырьё и оборудование; недостающие данные определяют обследованием и исследованиями.

Процесс и загрязнение	Что захватывает поток	Что учитывают при очистке

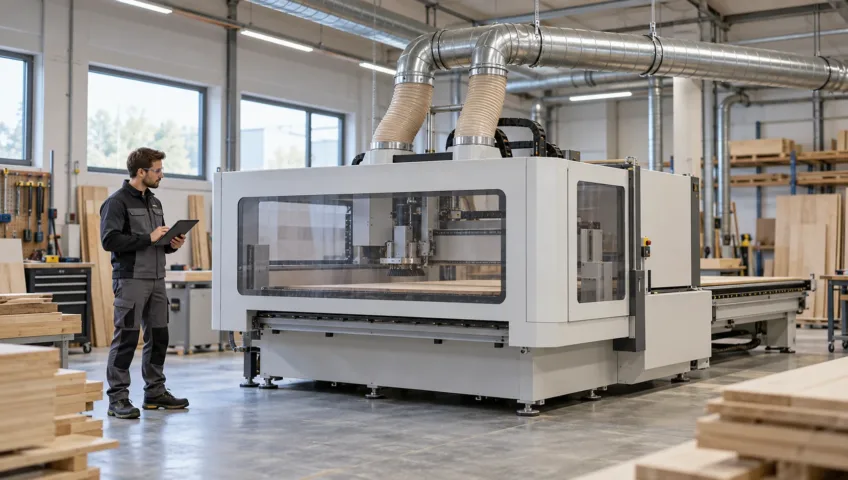

Обработка древесины: пыль и стружка	Штатные патрубки станка, укрытия режущей зоны	Разделение крупного материала и мелкой пыли, свойства горючего материала, безопасное опорожнение накопителя
Шлифование и пересыпка: твёрдые частицы	Частичное укрытие, вытяжной стол или отсос у места пересыпки	Дисперсность, абразивность, влажность, возможность налипания и нагрузка на фильтрующую поверхность
Сварка: аэрозоль и газообразные компоненты	Подвижный отсос, вытяжной стол или укрытие по условиям процесса	Состав аэрозоля и газов, температура потока; фильтр частиц не является универсальным средством удаления газов
Открытая ванна или работа с растворителями: пары	Бортовой отсос либо укрытие, не направляющее поток через человека	Конкретное вещество, концентрация, химическая совместимость, условия выброса и подходящий метод очистки
Нагрев и печи: горячие выделения	Отсос, учитывающий восходящий поток и доступ к оборудованию	Температура, состав выделений, допустимые условия работы воздуховодов, вентилятора и очистного оборудования

Эта таблица помогает сформировать задание, но не заменяет подбор под технологию. Для удаления пыли на производстве важно отличать транспортировку материала от очистки воздуха. Для паров и газов отдельно определяют, какие вещества нужно улавливать и чем подтверждается эффективность выбранного метода.

Укрытия, зонты и отсосы: как выбрать под оборудование

Закрытое или частичное укрытие

Если процесс позволяет оградить источник, сначала рассматривают укрытие. Оно ограничивает распространение загрязнений и уменьшает влияние поперечных потоков. При этом остаются вопросы доступа к детали, загрузки, удаления отходов и безопасной работы. Нельзя ради вентиляции отключать защиту станка или перекрывать предусмотренный производителем доступ.

Вытяжной стол и бортовой отсос

Вытяжной стол применяют, когда рабочая операция и конструкция детали позволяют вести поток к рабочей поверхности. Бортовой отсос размещают у края источника, например ванны. В обоих случаях проверяют, не проходит ли загрязнённый воздух через зону дыхания. Просто поставить решётку под столом недостаточно: деталь, инструмент и руки могут перекрывать путь воздуха.

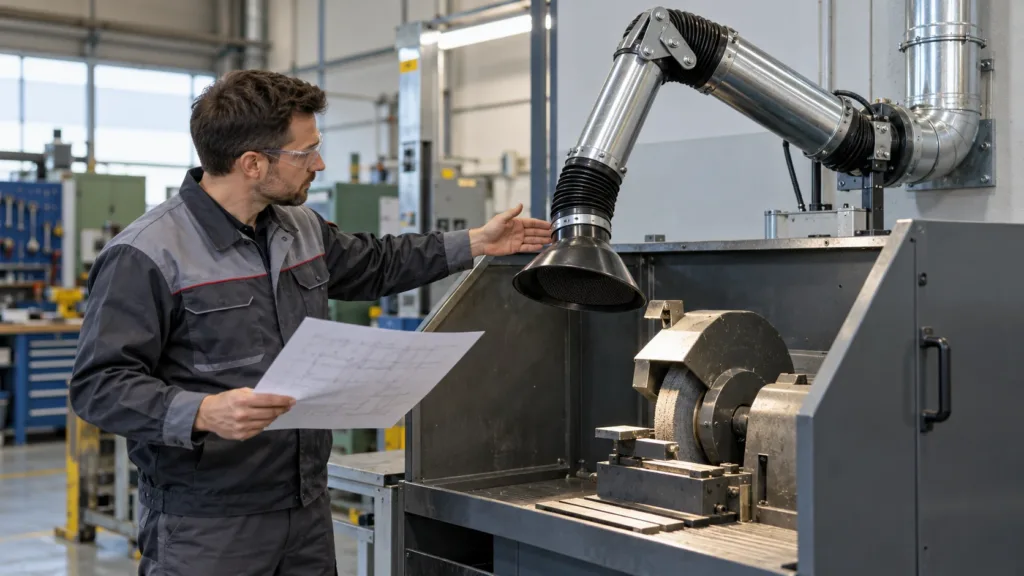

Подвижная воронка

Подвижный отсос нужен там, где меняется точка работы. Его удобство имеет прямое отношение к эффективности: если рукав мешает операции или не держит положение, оператор отодвинет его. В задании указывают рабочую зону, перемещения детали и доступное место крепления. При сдаче проверяют, можно ли поставить воронку в нужное положение без нарушения работы.

Зонт над источником

Зонт рассматривают с учётом направления потока от процесса. Восходящие горячие выделения и пыль от вращающегося инструмента ведут себя по-разному. Большой зонт под потолком не равнозначен захвату возле детали. Если человек находится между источником и зонтом, загрязнения могут пройти через его рабочую зону раньше, чем попадут в вытяжку.

Не выбирайте отсос только по внешнему виду. Попросите показать на схеме источник, положение оператора, траекторию загрязнённого воздуха и рабочее положение приёмного устройства. Это позволяет увидеть ошибку до изготовления воздуховодов.

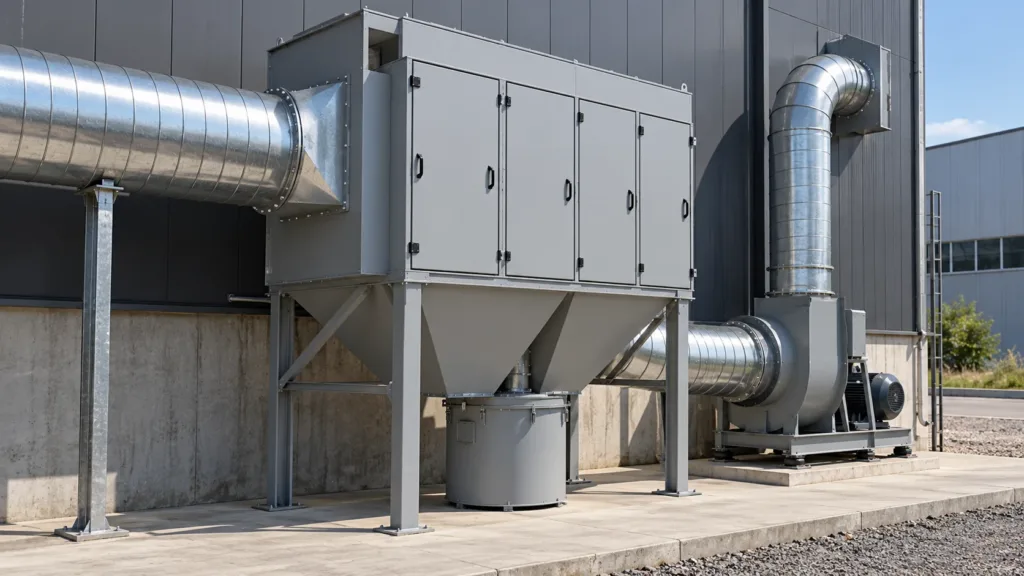

Фильтры и циклоны: куда девается пыль

Очистное оборудование подбирают под поток и материал. Циклон может использоваться для отделения части крупных частиц или как предварительная ступень, но его нельзя считать гарантией улавливания любой мелкой пыли. Рукавные и картриджные фильтры также различаются по допустимым условиям работы, обслуживанию и свойствам фильтрующего материала.

Что меняется по мере загрязнения фильтра

Накопление пыли меняет сопротивление. Если вентилятор и управление выбраны без учёта этого режима, расход у станка может снизиться. Поэтому в проекте определяют условия очистки фильтрующей поверхности, контроль перепада давления и действия при аварийном состоянии. Значения берут из расчёта и документации изготовителя, а не назначают одинаковыми для всех установок.

Обслуживание продумывают до покупки. Нужны место для замены элементов, доступ к накопителю, способ герметичного удаления материала и безопасного отключения установки. Пыль, которую удалось захватить у станка, не должна возвращаться в воздух при опорожнении бункера.

Горючая пыль, искры и смешение потоков

Для материалов, способных создавать пожарную или взрывоопасную среду, отдельно оценивают свойства пыли, источники зажигания и условия накопления. Защитные решения выбирают по результатам этой оценки. Нельзя объявить сеть безопасной только потому, что в неё добавлен искрогаситель или оборудование имеет металлический корпус.

Объединение разных материалов требует проверки совместимости. Горячие частицы, липкие аэрозоли и сухая пыль могут создавать проблемы в общей сети и очистном устройстве. Возврат очищенного воздуха в помещение также рассматривают отдельно: наличие фильтра частиц само по себе не решает вопрос с газами и оставшимися загрязнениями.

Как увязать аспирацию с притоком в цехе

Удаляемый воздух должен замещаться. Если приток не рассчитан, помещение может получать воздух через открытые ворота, щели и соседние зоны. Это меняет температуру, направления потоков и работу местных отсосов. Сильная струя от приточной решётки или ворот может оттеснять загрязнения от воронки.

Сколько воздуха компенсировать

Составляют баланс по работающим местным отсосам, общеобменной вытяжке и предусмотренным перетокам. Проверяют режимы, а не только сумму паспортных расходов вентиляторов.

Где подавать воздух

Выбирают точки подачи так, чтобы приток не разрушал захват и не переносил загрязнения на соседний пост. На план наносят оборудование, рабочие места и маршруты потоков.

Как меняется нагрузка

Учитывают одновременную работу станков, включение отдельных ветвей и режим ворот. Закрытие части ветвей может изменить расходы в остальных.

Что передать смежным разделам

Фиксируют потребность в электропитании, подогреве притока, управлении, креплениях и проходках. Эти работы включают в общий состав проекта и монтажа.

Местные отсосы и промышленная вентиляция решают связанные, но разные задачи. При проектировании нужно согласовать захват загрязнений у оборудования и воздушный баланс цеха. Увеличение общеобменного расхода не заменяет такую проверку.

Исходные данные: что передать для расчёта системы аспирации

Начните с плана оборудования и описания операций. Отметьте источники выделений, рабочие места, высоты и доступные трассы. Для каждого станка приложите паспорт, требования к отсосу и сведения о патрубках. Если система уже существует, нужны её схема, данные вентилятора и очистного устройства, результаты прежних измерений и история изменений.

Материалы и выделения: сырьё, покрытие деталей, сварочные материалы, вещества, агрегатное состояние и особенности процесса.
Режимы: какие посты работают вместе, какие операции кратковременные, как меняется положение деталей и оператора.
Трассы: длины и повороты, отметки, проходки, места очистки, доступ к элементам и ограничения помещения.
Размещение установки: площадка, возможность обслуживания, маршрут удаления собранного материала и место выброса.
Смежные системы: существующий приток, отопление, электропитание, автоматика и условия пожарной безопасности.
Результат работ: новая система, модернизация ветви, проверка действующего отсоса или программа обследования.

В расчёте определяют требуемый захват у источников, расходы по ветвям и сопротивление сети. Для пылевых потоков проверяют условия транспортировки материала без недопустимого осаждения. Затем выбирают вентилятор и очистное оборудование для рабочих режимов. Подбор по одному диаметру существующего патрубка не показывает, хватает ли расхода и давления всей системе.

Какие документы и требования относятся к задаче

Для технологической аспирации учитывают документацию изготовителя оборудования, требования процесса и нормы, которые относятся к местной вытяжке: ГОСТ 12.4.021-75 «ССБТ. Системы вентиляционные. Общие требования», ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны», СанПиН 1.2.3685-21 с гигиеническими нормативами вредных веществ, а для горючих пылей — СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Перечень уточняют для объекта и технологии, а не копируют из проекта офисной вентиляции.

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» имеет ограничения области применения: технологическая аспирация и пылегазоудаление от оборудования прямо исключены. Поэтому он не является универсальным основанием для расчёта такой сети. При увязке с вентиляцией здания отдельно проверяют применимость требований к соответствующей системе. ГОСТ Р 21.101-2026 задаёт общие правила оформления проектной и рабочей документации для строительства, но сам по себе не задаёт расход отсоса.

Монтаж и проверка: как убедиться, что отсос работает у станка

Согласовать рабочие положения

До монтажа проверяют доступ к станку, загрузку, движение детали и положение человека. Укрытие и отсос не должны вынуждать оператора нарушать безопасный порядок работы.

Собрать и проверить сеть

Контролируют соединения, крепления, доступ к очистке, направление потоков и соответствие установленных элементов проекту. Неучтённый гибкий рукав или лишний поворот меняет сопротивление.

Настроить предусмотренные режимы

Измеряют расход по каждой ветви, скорость воздуха в приёмном отверстии отсоса, давление вентилятора и перепад давления на фильтре; проверяют положение регулирующих устройств и логику управления. Работоспособность оценивают при сочетаниях включённых постов, предусмотренных заданием.

Проверить захват и оформить результат

Фиксируют условия измерений, рабочие положения отсосов и достигнутые параметры. Концентрации вредных веществ в воздухе рабочей зоны измеряет аккредитованная лаборатория в рамках производственного контроля или специальной оценки условий труда; это отдельная работа.

В комплект передачи включают исполнительную схему, спецификацию, паспорт вентиляционной системы, протокол аэродинамических испытаний по ГОСТ 12.3.018-79 с точками и условиями измерений, акт о пусконаладке и инструкции по эксплуатации и обслуживанию. При изменении проекта нужна фактическая схема. Один замер у вентилятора не подтверждает работу всех отсосов; положительный результат наладки не заменяет исследование состава воздуха.

Типичные ошибки и из чего складывается стоимость

Выбрать вентилятор раньше отсоса. Неясно, какой поток нужно захватить, поэтому расход и давление берут без расчётной основы.
Отодвинуть воронку, чтобы не мешала. Приёмное устройство перестаёт работать в предусмотренном положении.
Объединить все посты в один фильтр. Состав и свойства потоков могут оказаться несовместимыми.
Забыть про загрязнение фильтра. Система показывает нужный расход только в начальном состоянии.
Не организовать приток. Воздух поступает случайными путями и мешает захвату.
Проверить только включение двигателя. Факт вращения вентилятора не сообщает о расходе у источника и качестве захвата.

Стоимость складывается из обследования и расчёта, изготовления укрытий и приёмных устройств, воздуховодов, очистного оборудования, вентилятора, автоматики, креплений и монтажа. Отдельно учитывают электропитание, приток, проходки, условия доступа и пусконаладку. В смете важно видеть весь путь от источника до выброса и удаления собранного материала, а не только цену установки.

Последовательность работ зависит от готовности технологии, доступа к оборудованию и возможности остановить участок. Пока не согласованы материалы, режимы и трассы, точный срок назвать нельзя: неизвестен сам состав работ. Для обсуждения проекта на объекте в Москве или Московской области подготовьте данные перечисленных выше групп.

Пример: соседние посты с разными загрязнениями

Условная мастерская содержит участок резки древесины и сварочный пост. Заказчик хочет подключить их к одной существующей вытяжке. Сначала собирают данные о материалах, режимах и установленном очистном устройстве. Затем оценивают совместимость потоков и способы захвата, определяют допустимое разделение ветвей или необходимость отдельных систем. После этого согласуют приток и проверку при работающих постах. Результат такой работы — обоснованная схема, а не вывод «одного вентилятора достаточно» по площади мастерской. Это пример логики, не описание выполненного объекта.

FAQ: аспирация на производстве и работа местных отсосов

Можно переставить станок и сохранить прежний отсос?

Не всегда. Изменятся длина ветви, повороты и положение приёмного устройства. После переноса нужно проверить захват и параметры сети в предусмотренных рабочих режимах.

Достаточно заменить фильтр, если пыль снова расходится по цеху?

Нет. Сначала проверяют положение отсоса, состояние ветви, сопротивление фильтра и фактический расход. Причина может быть в нарушении захвата или изменении работы нескольких постов.

Можно подключить новый материал к действующей сети?

Не всегда. Требуется проверить состав выделений, свойства пыли, совместимость с прежним потоком и допустимые условия очистного устройства. Сходство операций не означает одинаковые требования.

Нужно фиксировать положение подвижной воронки при наладке?

Да. Расход и захват оценивают в заданном рабочем положении. Если оператор будет пользоваться другим положением, результат прежней проверки может к нему не относиться.

Можно проверять каждую ветвь только отдельно?

Нет. Нужна проверка предусмотренных сочетаний работающего оборудования. Общая сеть может перераспределять воздух при открытии и закрытии ветвей.

Требуется доступ для очистки воздуховодов?

Да. Возможность осмотра и удаления отложений учитывают при проектировании трассы. Порядок обслуживания определяют по материалу, процессу и документации оборудования.
