Монтаж отопления, водоснабжения и канализации начинают со сверки рабочих чертежей с объектом и согласования трасс: первой закрепляют самотечную канализацию, потому что её уклоны и отметки выпусков нельзя изменить без перестройки остальных сетей. Затем прокладывают водопровод и отопление, и до закрытия стяжкой, коробами или потолком каждую систему испытывают отдельно: водопровод и отопление — на герметичность, канализацию — проливом. Результат оформляют актами испытаний и освидетельствования скрытых работ по СП 73.13330.2016, а фактические трассы — исполнительными схемами.

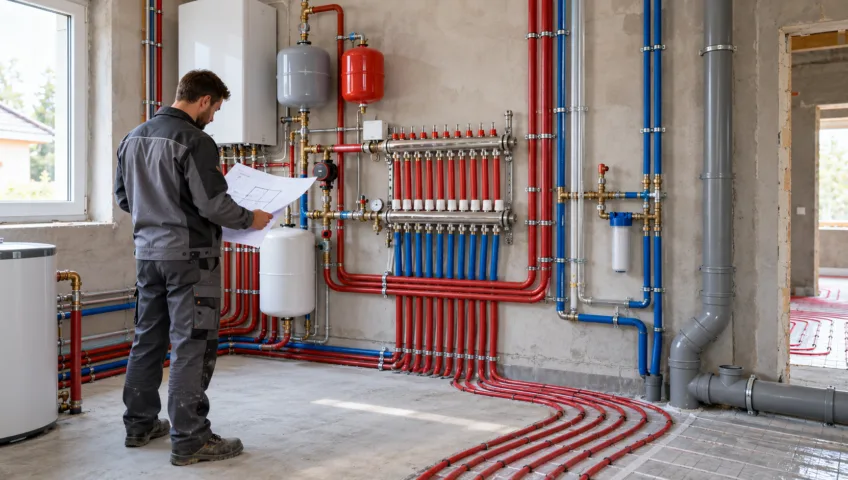

Что проверить на объекте до прокладки трёх систем
До начала работ подрядчик сверяет рабочую документацию с фактическими условиями на объекте: точки подключения, положение стояков и технических помещений, отметки чистых полов, отверстия и проходки, места для коллекторов и оборудования. Если здание реконструируется, дополнительно выясняют состояние существующих сетей и границы участков, которые предстоит заменить или сохранить.
Отопление, подача воды и канализационные отводы занимают общие зоны: шахты, технические коридоры, перекрытия и участки рядом с оборудованием. Поэтому трассы заранее увязывают с архитектурой, электрикой, вентиляцией и конструкциями. Для самотечной канализации особенно важны доступные отметки и маршрут без неучтённых препятствий; конкретное решение принимают по проекту и условиям объекта.
Нормативная база и рабочая документация
Монтаж ведут по рабочей документации и инструкциям изготовителей оборудования. Порядок монтажа и испытаний внутренних систем отопления, водопровода и канализации устанавливает СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Проектные решения водопровода и канализации задаёт СП 30.13330.2020, отопления — СП 60.13330.2020. Какие пункты применимы, зависит от назначения и параметров здания.
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» — монтаж внутренних инженерных систем.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — проектирование внутренних систем водоснабжения и водоотведения.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — проектирование систем отопления в области применения документа.
Какие сети и узлы входят в комплексный монтаж
Состав работ зависит от задания, проекта и того, какие сети уже есть на площадке. Монтаж водоснабжения и канализации может включать вводы и внутреннюю разводку, стояки, отводы к приборам, запорную арматуру и присоединение оборудования. Монтаж отопления включает предусмотренные проектом трубопроводы, коллекторные узлы, отопительные приборы и арматуру. Состав оборудования и перечень работ фиксируют до начала монтажа, чтобы смета соответствовала реальному объёму.
Монтаж трубопроводов водоснабжения и канализации требует согласовать места прокладки с приборами, стояками, конструкциями и будущей отделкой. Разъёмные соединения, арматуру, фильтры и ревизии канализации не замуровывают: к ним оставляют лючки или съёмные панели. Материал труб, способ соединения, крепления и изоляцию выбирают как единый комплект под проект и условия эксплуатации, а не по отдельности.
| Система | Что может входить в работы | Что согласовать между разделами |
|---|---|---|
| Отопление | Трубные линии, коллекторные узлы, подключение отопительных приборов и оборудования | Места приборов, строительные отметки, доступ к арматуре и пересечения с другими трассами |
| Водоснабжение | Разводка холодной и горячей воды, стояки, арматура и подключения по проекту | Точки водоразбора, узлы учёта и обслуживания, проходы через стены и перекрытия |
| Канализация | Внутренние отводы, стояки и подключения санитарных приборов | Отметки выпусков, расположение шахт, уклоны по проекту и доступ к ревизиям |
| Общая координация | Разметка, крепления, проходки и последовательность работ | Коллизии с электрикой, вентиляцией, отделкой и несущими конструкциями |
Например, в двухэтажном здании канализационный стояк и отводы сначала увязывают с расположением санузлов и отметками перекрытий. После этого координируют подводы воды и отопительные трассы, проверяя доступность узлов и отсутствие конфликтов в шахтах. Это не универсальная схема монтажа, а пример того, почему решения по нескольким системам важно рассматривать вместе.

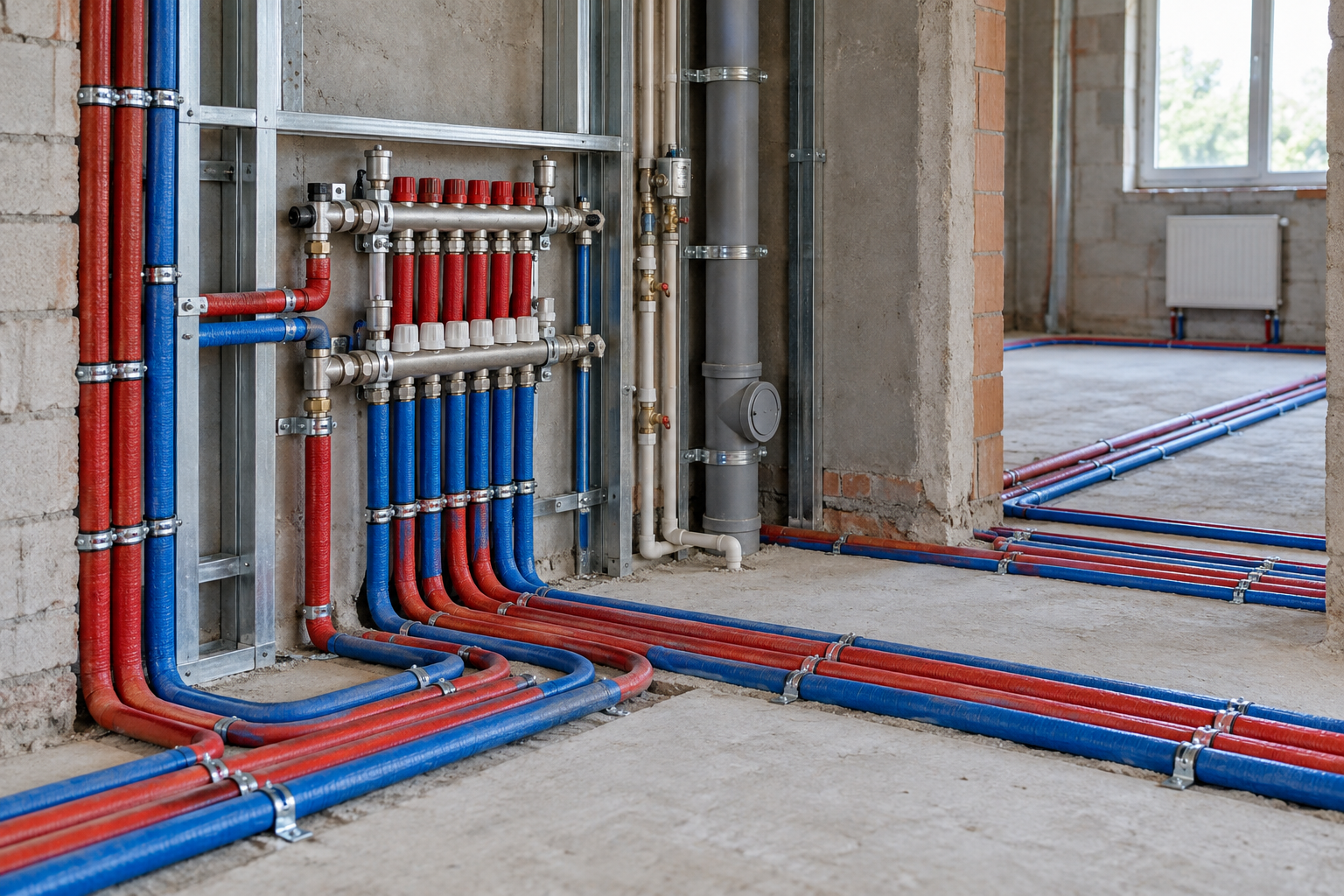

Очередность прокладки труб и контроль перед отделкой
Очередность определяют по участкам, которые после монтажа станут недоступными. Сначала утверждают отметки выпусков и уклоны самотечной канализации, затем размещают водопроводные и отопительные линии с учётом изоляции и доступа к арматуре. Для каждого закрываемого участка в графике ставят контрольную точку: осмотр, испытание, оформление акта, разрешение на заделку. Отделочники получают участок только после этой проверки.

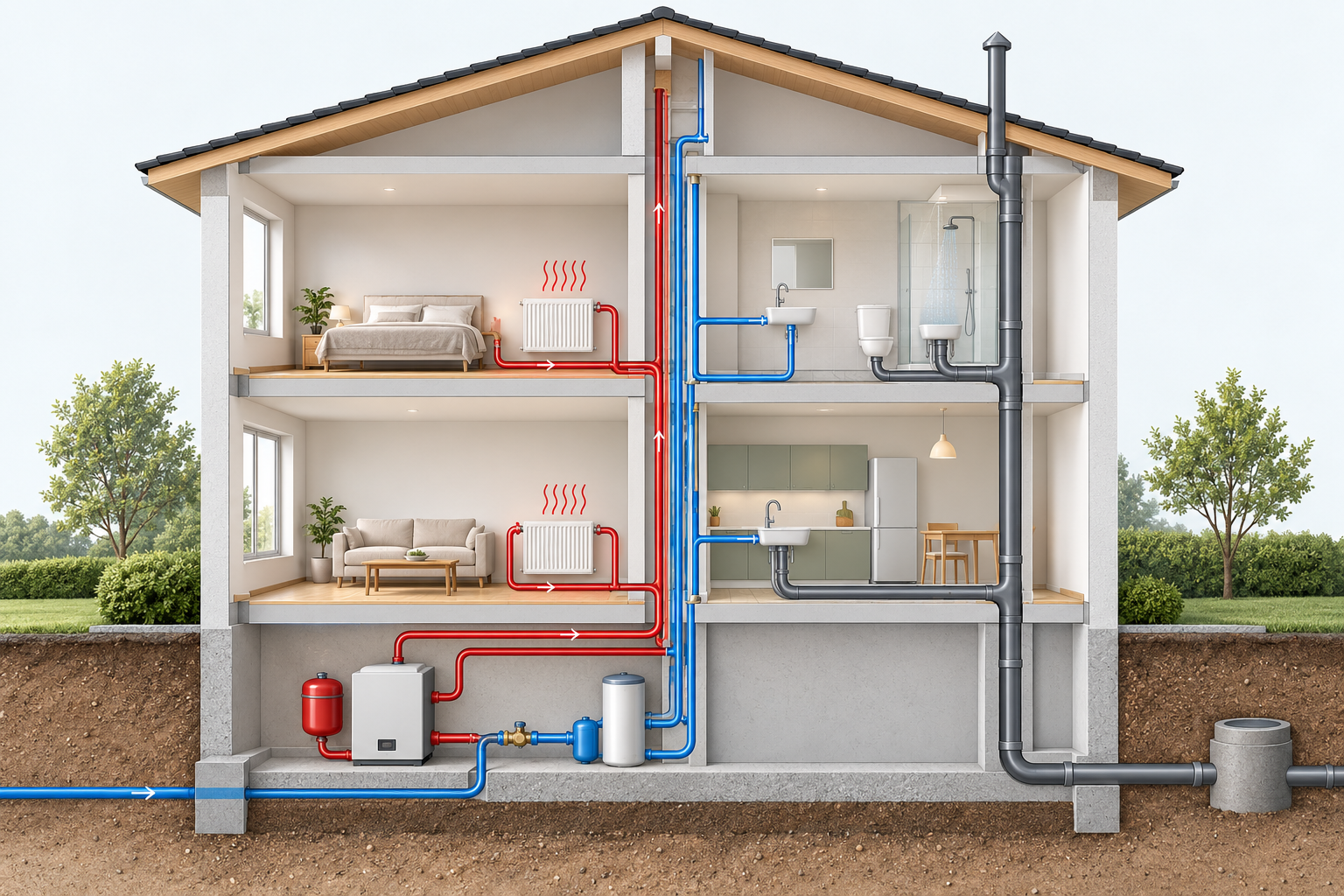

Схема на иллюстрации показывает общий принцип разделения и координации трасс. Она не заменяет рабочие чертежи: положение труб, оборудование и строительные решения определяются документацией конкретного здания.
Как проверить трубы, фитинги, арматуру и изоляцию
Подрядчик комплектует систему по проекту и спецификации. В зависимости от объекта применяются трубы и фасонные элементы, запорная и регулирующая арматура, крепёж, изоляция, коллекторы, насосное и тепловое оборудование, а также приборы подключения. Для канализации подбирают трубопроводы и фасонные части, совместимые с предусмотренной системой отвода стоков.
При выборе проверяют назначение изделия, рабочие условия, совместимость соединительных элементов, доступность обслуживания и соответствие проекту. Замена материала или оборудования на аналог требует согласования, если она влияет на характеристики, узлы, гарантийные условия либо связанные разделы. Нельзя оценивать решение только по цене метра трубы или отдельного прибора: значимы комплектность, трудоёмкость монтажа и удобство последующей эксплуатации.
До закупки
Сверить спецификации, количество и типоразмеры с актуальной редакцией проекта, проверить комплектующие и условия поставки.
До монтажа
Уточнить условия хранения, подготовить рабочую зону и проверить, что материалы предназначены для соответствующей системы и режима эксплуатации.
Испытания отопления, водопровода и канализации
Испытания выполняют отдельно для отопления, водопровода и канализации: один общий акт «всё исправно» не описывает проверку трёх систем. Для отопления и водоснабжения составляют акт гидростатического или манометрического испытания на герметичность в соответствии с выбранным методом; для внутренней канализации — акт испытания системы на пролив. Промывку, заполнение и настройку отопления отражают в программе пусконаладки. Метод, давление, длительность и допустимые результаты берут из применимых положений СП 73.13330.2016 и документации оборудования, а не назначают одинаково всем трубам.

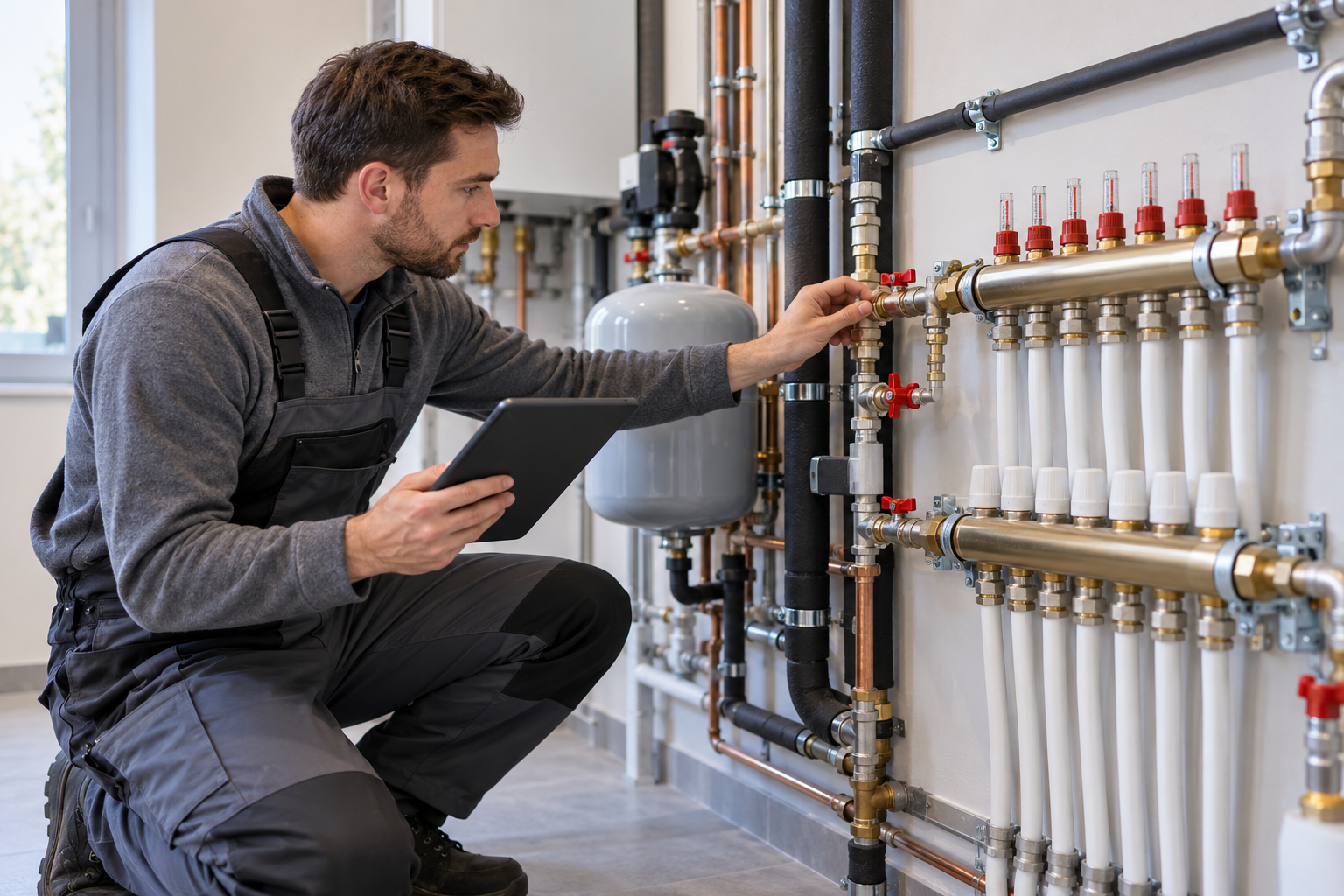

Пусконаладка — это не короткий запуск котла. Для отопления в неё входят заполнение и удаление воздуха, гидравлическая балансировка по проектным настройкам балансировочных клапанов, проверка прогрева каждого прибора и работы автоматики котла или теплового пункта. Для водопровода проверяют давление в водоразборных точках, работу регуляторов давления и время, за которое горячая вода доходит до дальних кранов. Найденные дефекты устраняют до закрытия конструкций и передачи объекта в эксплуатацию.
Как принять скрытые трассы и исполнительные схемы
До закрытия конструкций заказчик должен увидеть не только трубы, но и привязки, доступ к ревизиям, результаты испытаний и разрешённые изменения проекта. Акт освидетельствования скрытых работ оформляют на конкретный участок, а не на неопределённый «монтаж инженерии».
| Участок | Что проверяют | Что остаётся в документах |
|---|---|---|
| Отопление в стяжке | Разбивку контуров, соединения, защиту проходов и герметичность до заливки | Схема контуров с привязками, акт испытания и скрытых работ |
| Холодная и горячая вода | Разделение линий, теплоизоляцию, доступ к запорной арматуре, отсутствие протечек | Исполнительная схема, акт испытания, данные применённых труб и фитингов |
| Самотечная канализация | Отметки и уклон нивелиром или уровнем, крепления, доступ к ревизиям, результат пролива | Акт испытания и схема фактических отметок |
При опрессовке записывают участок, испытательную среду, давление по манометру, время начала и окончания, температуру и результат осмотра соединений. Чувствительные приборы и оборудование изолируют по программе испытания. Водопровод питьевой воды перед вводом в эксплуатацию промывают и при необходимости дезинфицируют по программе для конкретного объекта. Опрессовка отопления о качестве питьевой воды ничего не говорит.
Контроль ведут не только в конце работ. По ходу монтажа сверяют трассы с проектом, качество крепления и соединений, маркировку, предусмотренную изоляцию и доступ к обслуживаемым узлам. До заделки штраб и закрытия потолков фиксируют скрытые участки, проверяют проходки и оформляют документы на работы, если это предусмотрено проектом и договором.
- Положение труб и оборудования соответствует согласованным чертежам либо оформленным изменениям.
- К соединениям, арматуре, фильтрам и обслуживаемым узлам сохранён предусмотренный доступ.
- Испытания и промывка выполнены по проекту и применимым требованиям, результаты зафиксированы.
- Изменения трасс и замену материалов внесли в исполнительную документацию.
- До завершения отделки заказчику переданы результаты промежуточных проверок и фото скрытых работ, если это входит в договор.
Смета и график комплексного монтажа трубопроводов
Сроки и смета зависят от площади и планировки здания, числа точек подключения, протяжённости и доступности трасс, состава оборудования, состояния существующих сетей и режима доступа на площадку. На график также влияют готовность строительной части, поставки материалов и необходимость согласовывать работы с другими подрядчиками.
Чтобы подготовить расчёт, обычно нужны планы, проект или схемы, перечень систем и оборудования, информация о текущей готовности объекта и желаемый объём работ. Если части документов нет, подрядчик может отдельно оценить обследование и сбор исходных данных. Стоимость корректно сравнивать по составу работ: что входит в монтаж, какие испытания и пусконаладка предусмотрены, кто закупает материалы и какие документы передаются заказчику.
Ошибки пересечений, уклонов и сдачи скрытых участков
Перед закрытием труб проверьте пересечения сетей, самотечные уклоны и наличие результатов испытаний каждого участка; последующая отделка не должна скрыть непроверенное соединение.
- Начинать монтаж без проверки проекта на объекте и согласования трасс между системами.
- Самостоятельно переносить трубопроводы, оборудование или подключения без фиксации изменений в документации.
- Не учитывать строительные отметки и место для изоляции, креплений, арматуры и обслуживания.
- Закрывать сети отделкой до предусмотренных испытаний, осмотра и фиксации скрытых работ.
- Выбирать материалы по отдельности, не проверяя совместимость труб, фитингов и оборудования.
- Не согласовать график с отделочниками, электриками и другими монтажными бригадами.
- Принимать работу только по внешнему виду, не проверяя документы на испытания и изменения проекта.
Большую часть этих проблем можно предупредить до выхода бригады на площадку: сверить исходные данные, закрепить границы работ и согласовать порядок передачи участков между подрядчиками.
Вопросы о совместном монтаже отопления и ВК
Коротко: монтировать три системы можно параллельно, если трассы согласованы заранее, а сдавать их нужно по отдельным актам на каждую систему.
Можно ли монтировать отопление, воду и канализацию одновременно?
Иногда работы ведут параллельно разными бригадами, но только при согласованных трассах, графике и доступе к зонам монтажа. Очередность зависит от проекта, конструкции здания и того, какие сети задают отметки или ограничивают пространство.
Что нужно для предварительной сметы?
Полезны планы объекта, проектные схемы, перечень оборудования, адрес и описание текущей готовности площадки. Если документации пока нет, можно начать с консультации или обследования, а состав исходных данных определить отдельно.
Что включает монтаж систем водоснабжения и канализации?
Объём зависит от проекта и может включать трубопроводы, стояки, отводы к приборам, арматуру, крепления и подключения. Наружные сети, оборудование и пусконаладка учитываются отдельно, если они не входят в согласованный перечень.
Можно ли менять трассы во время монтажа?
Только после согласования с проектировщиком и с записью изменения в исполнительную схему. Перенос трассы меняет уклоны канализации, доступ к арматуре и пересечения с другими сетями, а несогласованное изменение потом невозможно найти без вскрытия.
Какие документы передают после завершения работ?
Заказчику передают исполнительные схемы отопления и ВК, акты испытаний трубопроводов и канализации, акты освидетельствования скрытых работ для закрываемых участков, паспорта оборудования и инструкции. Перечень и форму документов закрепляют в договоре до начала монтажа. Фотографии трасс полезны для будущего ремонта, но сами по себе не заменяют акты и размеры на исполнительной схеме.
