Насосная станция: устройство, подбор, требования к монтажу

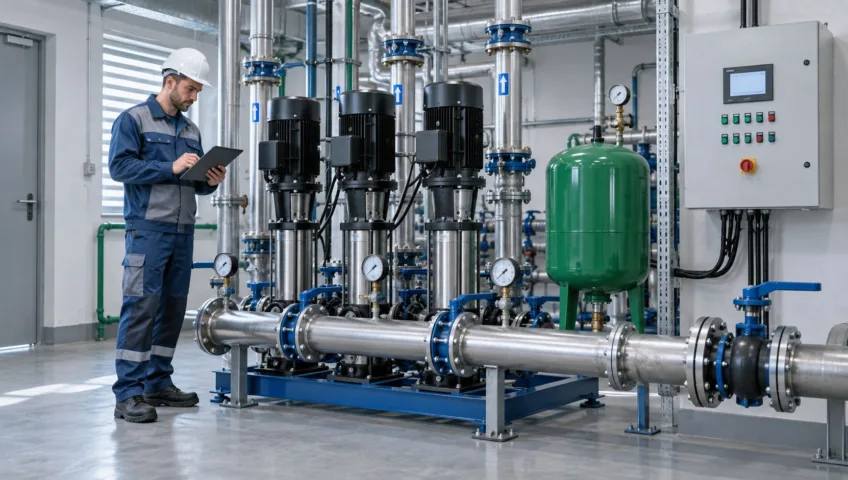

Насосная станция повышения давления — это группа насосов с общими коллекторами, арматурой, мембранным баком и шкафом управления. Она держит заданное давление в водопроводе при любом водоразборе: автоматика включает ровно столько насосов, сколько нужно в данный момент. Станцию подбирают по рабочей точке — расчётному расходу и требуемому напору с учётом давления на входе, а принимают по протоколу пусконаладки, где записаны измеренные давление и подача. Ниже — какие данные собрать до подбора, что входит в монтаж, какие документы получить при сдаче и какие ошибки делают станцию шумной и нестабильной.

Какие данные нужны для установки насосной станции

До подбора оборудования нужно определить назначение станции. Один и тот же термин используют для повышения давления во внутреннем водопроводе, подачи воды из скважины или резервуара, циркуляции, дренажа и перекачки стоков. Эти задачи отличаются типом насосов, схемой управления, материалами и требованиями к резервированию.

Для станции водоснабжения исходными данными становятся расчётный и минимальный расход, требуемое давление у наиболее удалённого или высоко расположенного потребителя, давление на входе, отметки здания и трассы, потери в трубопроводах, допустимый диапазон давления и характер водоразбора. Также учитывают качество воды, температуру среды и возможность перерывов в подаче.

Гидравлические данные

Расход, напор, давление на входе, высотная разница и сопротивление трубопроводной сети.

Режим эксплуатации

График потребления, продолжительность работы, допустимые остановки и необходимость резервного насоса.

Помещение

Размеры, пути доставки, основание, дренаж, освещение, вентиляция, температура и доступ для обслуживания.

Инженерные подключения

Трубопроводы, электропитание, заземление, автоматика, диспетчеризация и сигналы аварий.

Насосную станцию нельзя подбирать только по мощности двигателя или диаметру присоединений. Рабочая точка должна находиться в допустимой области характеристики насоса, а схема регулирования должна соответствовать реальному профилю потребления.

До начала монтажа: согласуют план помещения, отметки трубопроводов, направление потока, расположение арматуры, зоны обслуживания и возможность демонтажа каждого крупного элемента без разборки всей системы.

Что входит в монтаж повысительной насосной станции

Монтаж включает не только установку насосного агрегата. В состав работ обычно входят приёмка оборудования, подготовка основания, установка рамы, подключение всасывающего и напорного коллекторов, монтаж арматуры и датчиков, электрическое подключение, настройка автоматики и испытания.

проверка комплектности и соответствия оборудования проекту;
разметка и подготовка места установки;
монтаж опор, рамы и виброизолирующих элементов, если они предусмотрены;
установка насосов, коллекторов, запорной и обратной арматуры;
подключение мембранного бака, датчиков давления и контрольно-измерительных приборов;
подключение шкафа управления, защит и сигналов диспетчеризации;
заполнение системы, удаление воздуха, проверка герметичности и пусконаладка.

Если станция входит в водоснабжение всего здания, её монтаж согласуют с резервуарами, узлом учёта, водоподготовкой, внутренней сетью и электроснабжением. В таком случае параметры станции лучше получать из общего проекта, поэтому заказывают проектирование инженерных систем для объекта целиком.

От гидравлического подбора до подключения станции

Обследование и сбор данных. Инженер уточняет назначение станции, параметры сети, режим потребления, место установки и существующие подключения.

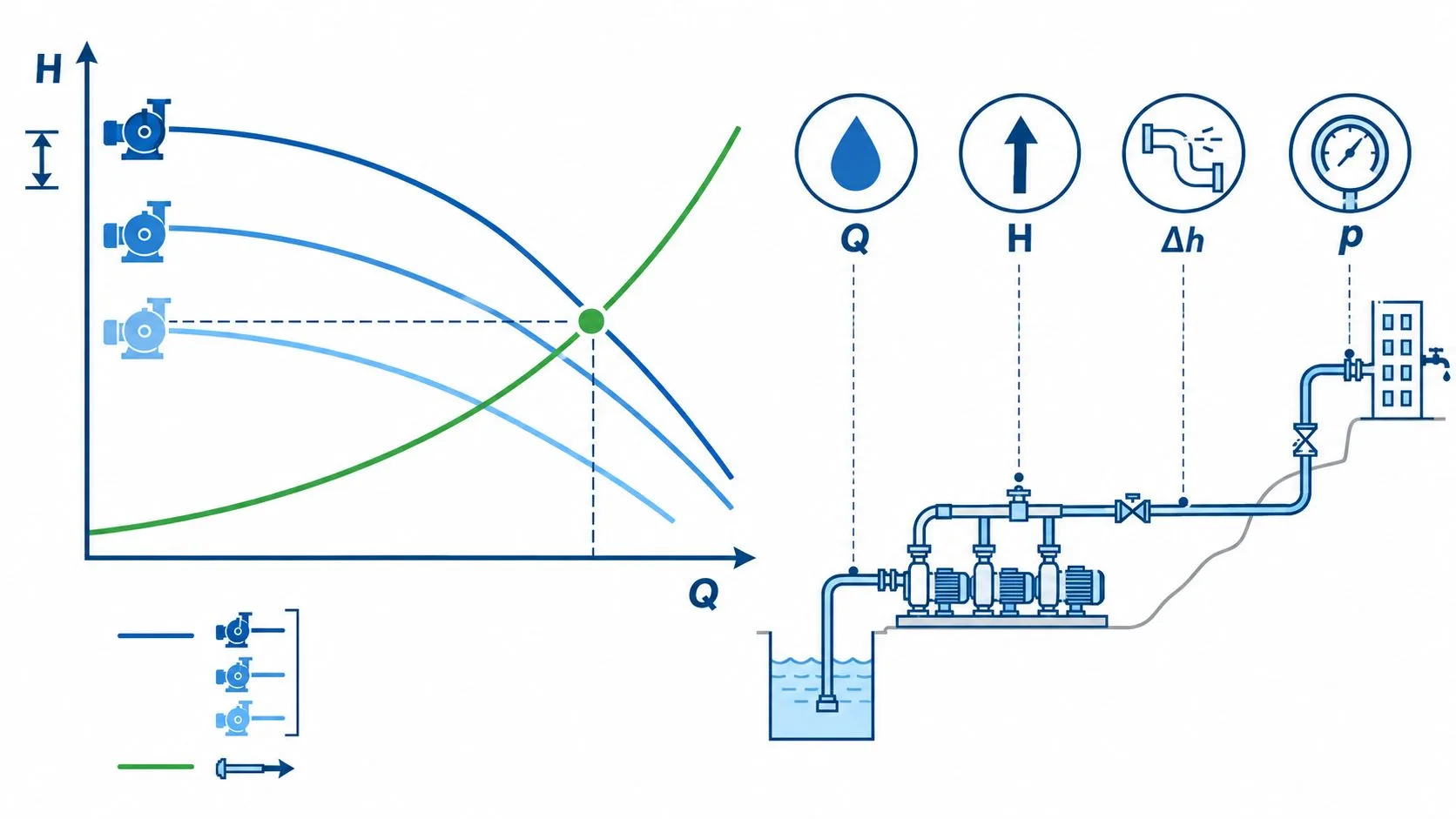

Гидравлический расчёт и подбор. Определяются расчётная подача, требуемый напор, рабочая точка, количество насосов и способ регулирования.

Разработка решения. Готовятся схема обвязки, план размещения, спецификация, электрические подключения и алгоритм управления.

Подготовка площадки. Проверяются основание, проходы, дренаж, электропитание и готовность трубопроводов.

Монтаж и подключение. Оборудование выставляется, закрепляется и соединяется с инженерными сетями.

Испытания и настройка. Проверяются герметичность, направления вращения, давления, автоматика, защиты и чередование насосов.

Передача в эксплуатацию. Заказчик получает документацию, настройки и рекомендации по обслуживанию.

На действующем объекте составляют схему временного водоснабжения и карту переключений: какие задвижки закрывают, как сбрасывают давление, где отбирают воду для проверки и кто разрешает повторное включение. Перед остановкой подтверждают запас воды или согласованный перерыв для потребителей. После переключения фиксируют давление на входе и выходе при работающих потребителях; измерение только при закрытых кранах не подтверждает располагаемый напор.

Насосы, коллекторы и шкаф управления: проверка комплектности

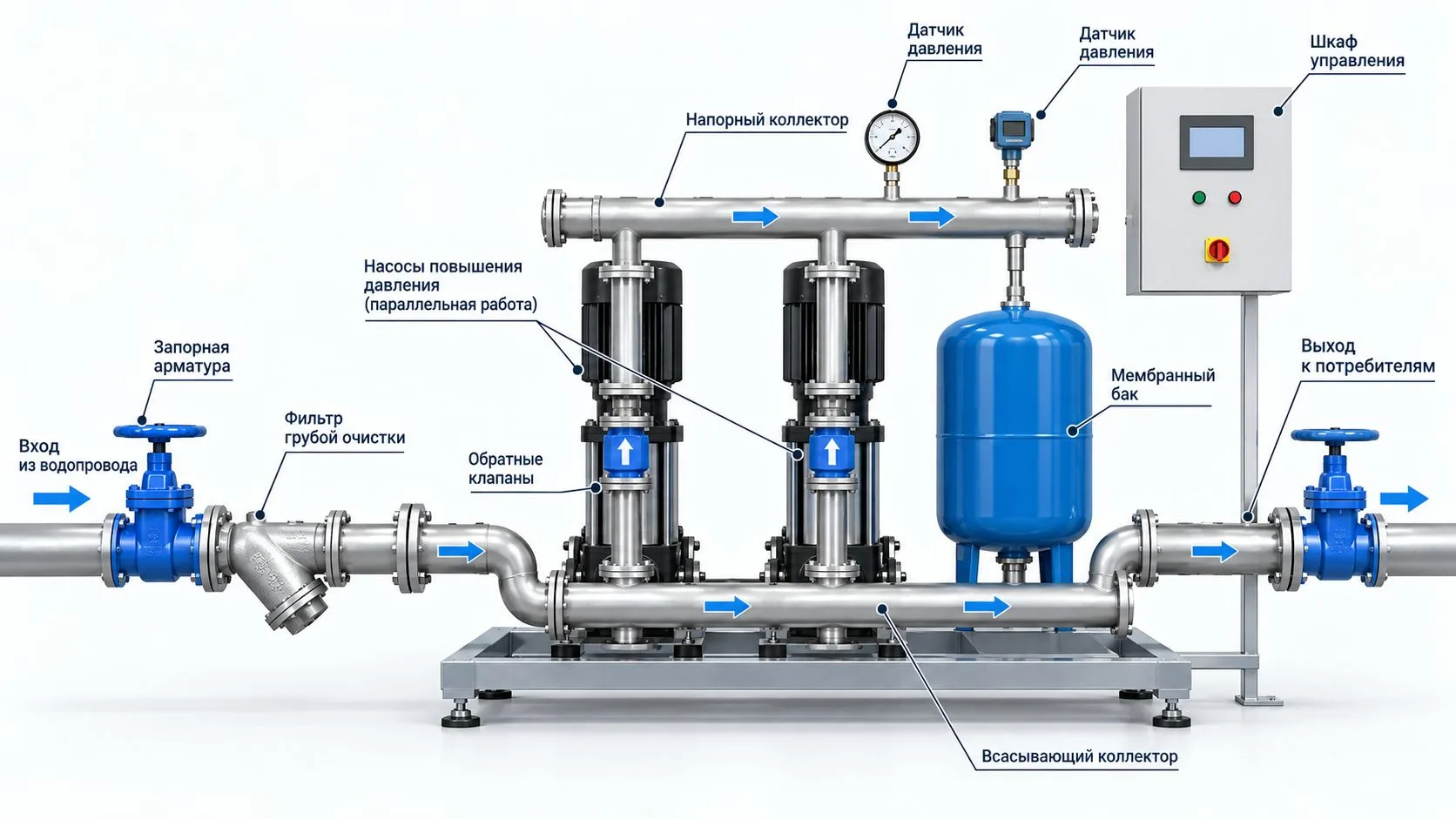

Типовая насосная станция повышения давления состоит из рабочих и резервных насосов, общей рамы, всасывающего и напорного коллекторов, запорной и обратной арматуры, датчиков, мембранного бака и шкафа управления. Фактический состав зависит от задачи.

Элемент	Назначение	Что учитывают при выборе
Насосы	Создают требуемые подачу и напор	Рабочая точка, диапазон регулирования, среда, режим и резервирование
Коллекторы	Объединяют насосы в общую схему	Расход, скорость потока, материал, присоединения и обслуживание
Запорная и обратная арматура	Позволяет отключать насосы и предотвращает обратный поток	Рабочее давление, среда, доступность и гидравлическое сопротивление
Мембранный бак	Снижает частоту переключений и компенсирует колебания давления	Алгоритм работы, полезный объём, давление и место установки
Датчики и приборы	Передают параметры автоматике и персоналу	Диапазон измерения, точность, место установки и резервирование
Шкаф управления	Управляет насосами, защитами и сигнализацией	Мощность приводов, алгоритм, частотное регулирование и диспетчеризация

Материалы трубопроводов и уплотнений выбирают по свойствам перекачиваемой среды, температуре, давлению и условиям эксплуатации. Переходы диаметров, опоры и компенсирующие решения не должны создавать лишние напряжения на патрубках насосов.

Важно: частотное регулирование помогает поддерживать давление при переменном расходе, но не заменяет гидравлический расчёт. Неправильно выбранная рабочая область приводит к нестабильной работе даже при качественной автоматике.

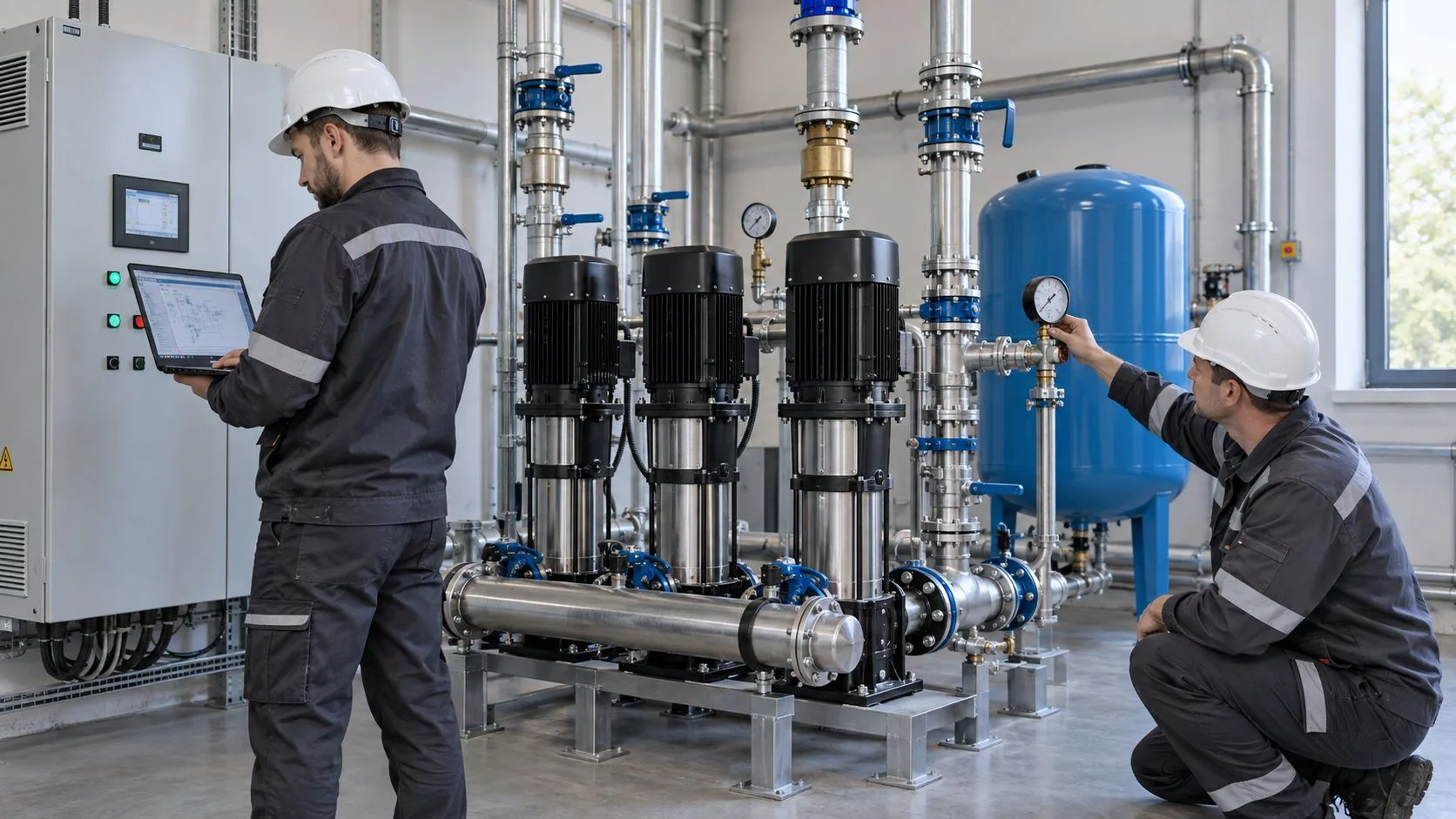

Как испытывают насосы и настраивают поддержание давления

Перед первым запуском проверяют заполнение системы и отсутствие воздуха, положение арматуры, электрические соединения, заземление, направление вращения, настройки защит и готовность датчиков. Сухой пуск оборудования не допускают, если конструкцией насоса не предусмотрен такой режим.

Во время наладки фиксируют входное и выходное давление, фактический расход при наличии измерения, токи электродвигателей, вибрацию и шум, работу обратных клапанов, переключение насосов и реакцию станции на изменение водоразбора. Затем проверяют аварийные сценарии и восстановление после пропадания питания.

Практический пример: в здании расход заметно меняется в течение дня. Один насос работает на малой нагрузке, при росте потребления автоматика подключает следующий, а после снижения расхода последовательно отключает лишние агрегаты. Давление поддерживается в установленном диапазоне, а наработка распределяется между насосами. Конкретные уставки задаются по расчёту и результатам наладки.

Если предусмотрена диспетчеризация, отдельно тестируют команды, состояния, предупреждения и аварии. Названия сигналов и логика их квитирования должны совпадать с согласованной таблицей.

Что измеряют на входе станции и у потребителя

Для проверки станции нужны одновременные данные о расходе и давлении: напор без водоразбора не показывает, что получит верхний этаж при нагрузке. Манометрами измеряют давление перед станцией и после неё, расходомером — подачу, токовыми клещами — ток двигателя; тип и диапазон приборов выбирают под испытание. Состояние фильтра, уровень в резервуаре, положение арматуры и количество включённых насосов заносят в протокол.

Для забора из резервуара проверяют минимальный рабочий уровень, заполнение всасывающей линии и условия кавитационного запаса по данным изготовителя.
Для подключения к сети измеряют минимальное входное давление при водоразборе и согласуют способ подключения с владельцем сети. Повысительная станция не создаёт недостающий расход в источнике.
Для автоматики моделируют отказ датчика и отсутствие воды безопасным способом из программы наладки, проверяют чередование и переход на резерв.

Требования к внутреннему водопроводу и насосным установкам задаёт СП 30.13330.2020, к монтажу и испытаниям обвязки — СП 73.13330.2016. Для канализационной и пожарной насосных станций состав и требования другие, и подбирать их по схеме повышения давления питьевой воды нельзя.

Какие параметры и документы проверяют при сдаче станции

Принимают не сам факт запуска насоса, а подачу и давление у расчётного потребителя при согласованном водоразборе. В протоколе пусконаладки сопоставляют проектную рабочую точку с измеренными расходом и напором, указывают состав работающих насосов, частоту преобразователя и настройки датчика давления. Акт испытания трубопроводной обвязки подтверждает герметичность, но не заменяет проверку производительности станции.

Механическая часть

Надёжность креплений, отсутствие перекосов и недопустимых нагрузок от трубопроводов, доступность обслуживания.

Герметичность

Отсутствие течей на соединениях, арматуре, датчиках и вспомогательных линиях после испытаний.

Рабочие параметры

Соответствие фактических давлений, расхода и режимов согласованному проектному решению.

Автоматика и защита

Корректное чередование насосов, ограничение частоты пусков, аварийные остановы и передача сигналов.

Проверяют также маркировку, доступ к запорной арматуре, возможность снять каждый насос, работу дренажа и то, что вибрация не передаётся на строительные конструкции и трубопроводы.

На руки заказчик получает: исполнительную схему обвязки, акт гидравлического испытания трубопроводов, протокол пусконаладки с измеренными давлениями и подачей, паспорта насосов и шкафа управления, инструкции по эксплуатации и таблицу уставок автоматики. Без таблицы уставок сервисная организация не сможет восстановить настройки после замены датчика или преобразователя частоты.

Из чего складываются смета и график установки станции

Сроки зависят от готовности исходных данных, наличия оборудования, сложности обвязки, состояния помещения и необходимости остановки действующей системы. Проектирование и изготовление нестандартных узлов планируют отдельно от непосредственного монтажа.

Стоимость формируется из гидравлического расчёта и проектирования, насосного оборудования, арматуры и автоматики, изготовления рамы и коллекторов, доставки, такелажа, монтажа, электрических работ и пусконаладки. На реконструируемом объекте дополнительно учитывают обследование, демонтаж, временные схемы и работы в ограниченные часы.

Запросите к предложению лист подбора насоса с характеристикой Q-H и отмеченной рабочей точкой, принципиальную схему обвязки и перечень сигналов шкафа управления. В смете отдельно проверьте частотные преобразователи, датчики давления, защиту от работы без воды, обратные клапаны, мембранный бак, подключение питания и выезд наладчика. Если эти позиции обозначены как «дополнительно», попросите указать их количество и стоимость, и только потом сравнивайте итоговые суммы.

Ошибки всасывающей линии, обвязки и управления насосами

До заказа станции проверьте рабочую точку, условия всасывания и допустимую частоту пусков: ошибку в этих трёх параметрах наладка автоматики не исправит.

Подбор по максимальной мощности. Насосы работают вне рациональной области, часто включаются или плохо регулируются.
Игнорирование давления на входе. Станция не обеспечивает расчётный режим либо создаёт избыточное давление.
Ошибки на всасывающей линии. Недостаточный диаметр, лишние местные сопротивления или подсос воздуха ухудшают работу насосов.
Нет резерва для критичной системы. Обслуживание одного насоса приводит к полной остановке водоснабжения.
Жёсткая обвязка с перекосом. Усилия от трубопроводов передаются на патрубки и оборудование.
Нет защиты от неблагоприятных режимов. Автоматика не распознаёт отсутствие воды, перегрузку или отказ датчика.
Недоступная арматура. Обслуживание и замена оборудования требуют разборки соседних узлов.
Пуск без полноценной наладки. Станция запускается, но чередование, аварии и фактическая рабочая точка не проверены.

Вопросы о подборе и эксплуатации насосной станции

Для подбора передайте график потребления и давление на входе при водоразборе. В эксплуатации ведите журнал: давление, срабатывания защит и сервисные операции.

Чем насосная станция отличается от отдельного насоса?

Отдельный насос просто качает воду, а станция поддерживает заданное давление при меняющемся расходе. Для этого в ней есть несколько насосов на общих коллекторах, обратные клапаны, датчик давления, мембранный бак и шкаф управления, который включает, чередует и резервирует насосы.

Как подобрать насосную станцию?

Нужно определить расчётный расход, требуемый напор, давление на входе, потери в сети, режим потребления, свойства воды и требования к резервированию. После этого проверяют рабочую точку на характеристиках оборудования.

Всегда ли нужен резервный насос?

Для повысительных установок водопровода зданий число резервных насосов задаёт СП 30.13330 в зависимости от числа рабочих. Для частного дома резерв выбирают исходя из того, допустим ли перерыв в подаче воды на время ремонта насоса.

Зачем нужен мембранный бак?

Бак сглаживает колебания давления и покрывает небольшой водоразбор без пуска насоса, поэтому насосы включаются реже. Объём и давление предварительной закачки бака подбирают под уставки автоматики и рекомендации изготовителя станции.

Можно ли установить станцию в любом помещении?

Нет. Нужны подходящие температура и влажность, основание, дренаж, вентиляция, электропитание, проходы и доступ для ремонта. Учитывают также шум и вибрацию.

Что проверяют при пусконаладке?

Герметичность, направление вращения, давление, расход, токи двигателей, настройки преобразователей, чередование насосов, защиты, аварии и диспетчеризацию. Результаты записывают по каждому насосу и испытанному режиму, включая условия водоразбора и срабатывания предусмотренных защит.

Какие данные нужны для предварительной сметы?

Назначение станции, расход и напор либо описание объекта, источник воды, место установки, схема сети, режим работы, требования к резерву и перечень имеющихся материалов. При реконструкции приложите исполнительную схему и записи давления при нагрузке, если они есть.
