Приточная вентиляция подаёт в помещение наружный воздух, предварительно очищая его фильтром и подогревая зимой, а при необходимости и охлаждая. Бывают локальные установки на одну комнату, которые монтируют в наружную стену, и канальные, которые раздают воздух по воздуховодам на квартиру, дом или офис. Установку выбирают по расходу воздуха в м³/ч при сопротивлении реальной сети, уровню шума и мощности зимнего нагрева, а не по площади. И сразу проверяют, куда будет уходить поданный воздух: без вытяжного пути приток не работает.
Как приточная система подаёт и обрабатывает наружный воздух

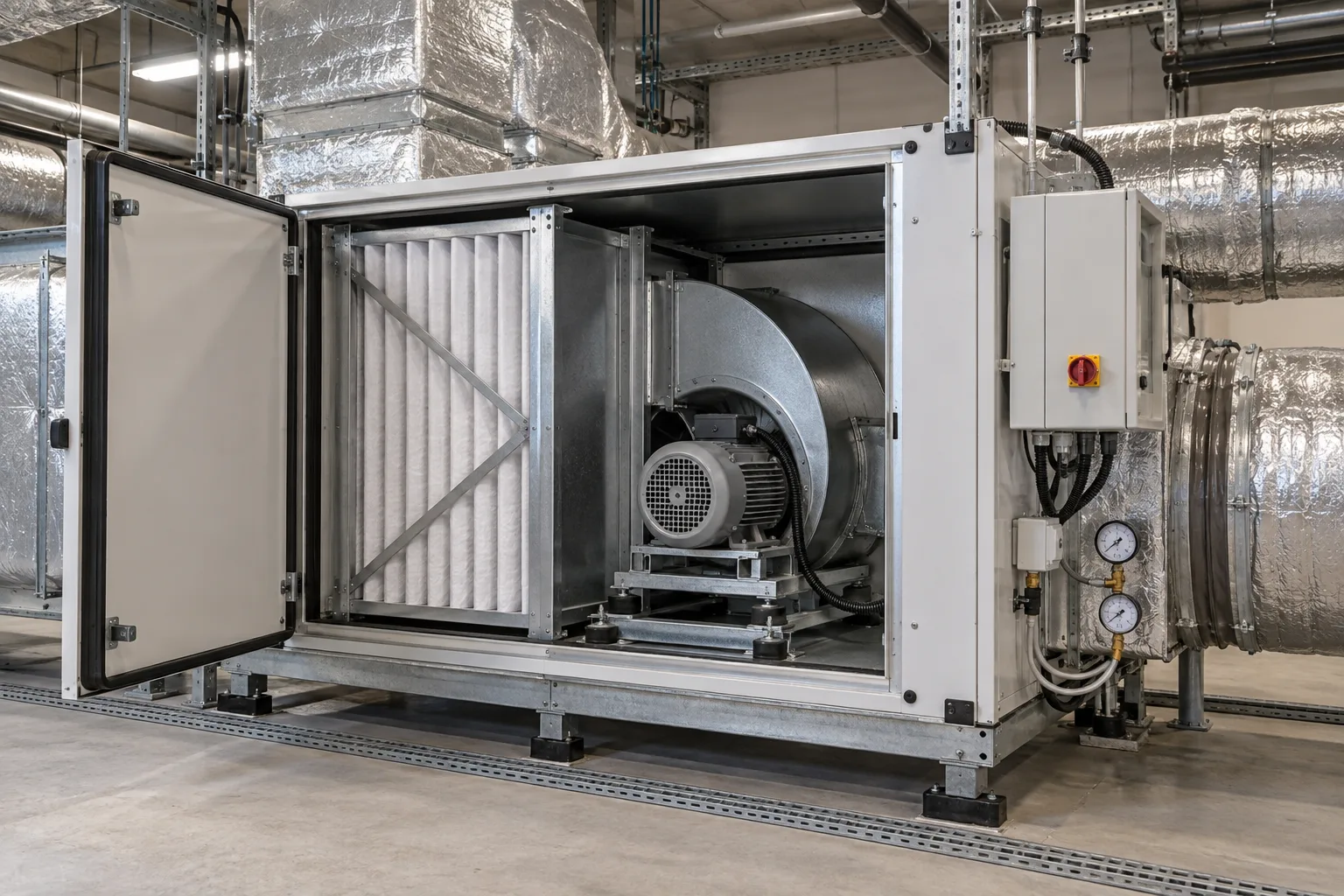

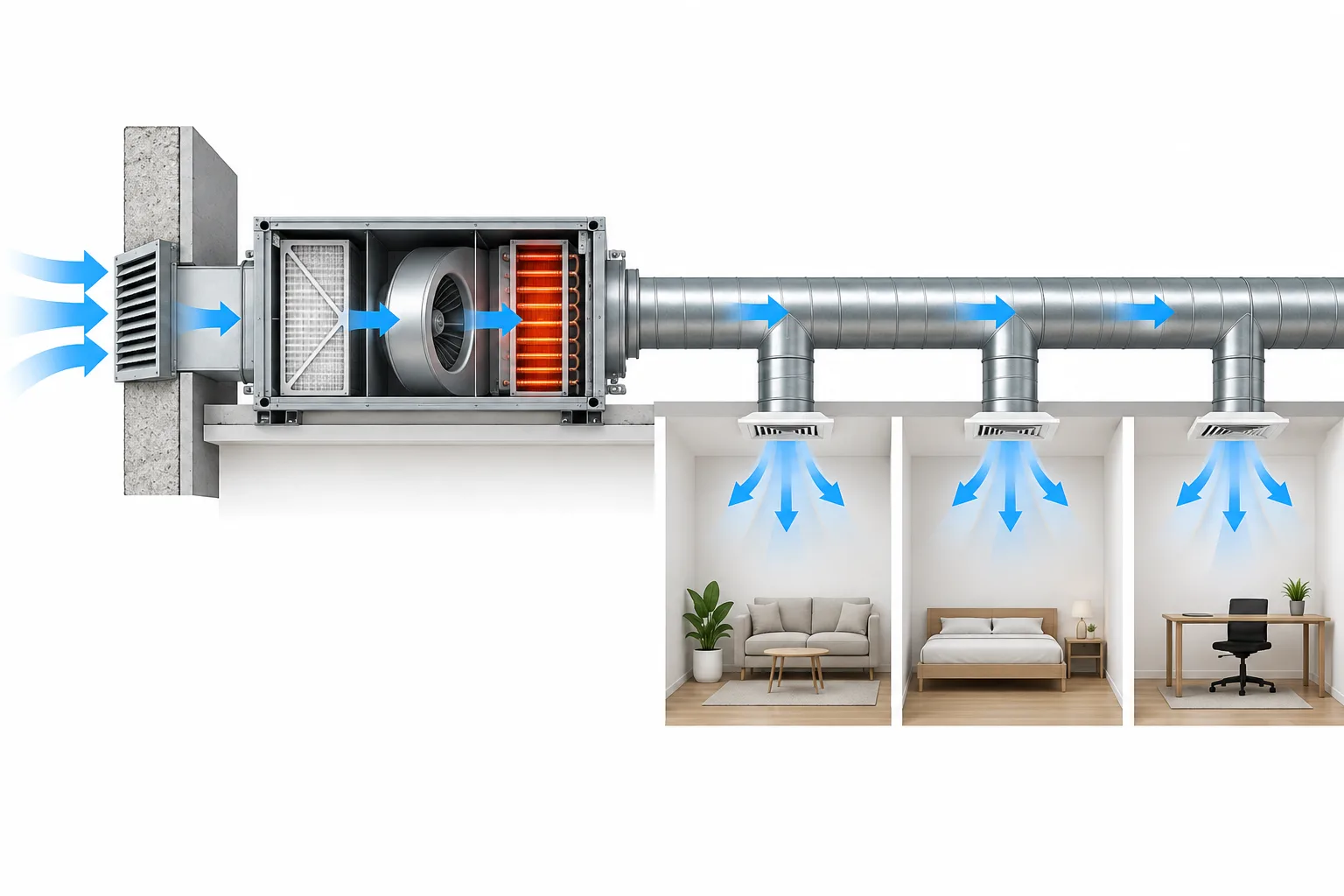

Воздух поступает с улицы через воздухозабор, проходит предусмотренную обработку и подаётся в помещение. В состав системы могут входить фильтр, вентилятор, воздухонагреватель, охладитель, шумоглушитель, клапаны, автоматика и сеть воздуховодов. Конкретный комплект зависит от исходных условий и требований к микроклимату.
Приточная вентиляция должна быть связана с путём удаления воздуха. Им может служить механическая вытяжка, естественные каналы или предусмотренные проектом перетоки между помещениями. Если этот путь не рассчитан, в помещении возникают перепады давления, а фактический расход может отличаться от ожидаемого.
Локальная или канальная приточная установка
Локальный агрегат обслуживает ограниченную зону, а канальная установка распределяет воздух по сети. Выбор зависит от требуемых расходов комнат и доступного пути вытяжки.
Компактная настенная установка
Локальный агрегат забирает воздух через стену и выполняет базовую обработку. Подходит не для каждого объекта: нужно проверить расход, шум, место установки, условия наружного забора и распределение потока по помещениям.
Канальная приточная система
Центральная установка подаёт воздух по сети воздуховодов в несколько помещений. Это удобно для зонирования и обслуживания здания, но требует места для агрегата, трасс, решёток и сервисного доступа.
Приточная установка с обработкой воздуха
В зависимости от проекта она может включать фильтрацию, нагрев или охлаждение, шумоглушение и автоматику. Состав определяют расчётом и ограничениями объекта, а не стандартным набором функций.
Приток в составе приточно-вытяжной системы
Подачу согласуют с удалением воздуха и работой теплоутилизации, если она предусмотрена. Такой вариант требует балансировки двух потоков и общей автоматики.
Естественный приток через клапаны может рассматриваться отдельно, но его фактическая интенсивность зависит от погоды, герметичности здания и работы вытяжки. Это не механическая система с гарантированным регулируемым расходом. Поэтому сначала решают, нужна ли подача в одну комнату или во всю квартиру, дом или офис.
Приток для жилья, коммерческих помещений и производства
Приточная вентиляция используется в квартирах и частных домах, офисах, магазинах, кафе, учебных и общественных зданиях, на складах и производственных площадках. В жилом помещении основная задача может быть связана с подачей наружного воздуха при закрытых окнах. В офисе или коммерческом объекте дополнительно учитывают плотность людей, график работы и тепловыделения от оборудования.
На производстве состав приточной системы определяют вместе с вытяжкой, локальными отсосами и технологией. Подача воздуха не должна нарушать захват загрязнений у источника или переносить их в чистые зоны. Если помещение имеет специальные санитарные, пожарные или технологические требования, схема определяется ими.
Как сравнить установки по расходу, шуму и зимнему режиму
При выборе уточняют объём и назначение помещений, число людей и режимы их присутствия, качество наружного воздуха, доступные места для оборудования и трасс, требования к шуму и способ удаления воздуха. Затем сравнивают локальную и центральную схемы, а также необходимую степень фильтрации и обработки потока.
| Критерий | Что выяснить | На что влияет |
|---|---|---|
| Планировка | Число помещений, высота потолка, наличие шахт и технических зон | Локальный или канальный вариант, длина трасс и число воздухораспределителей |
| Условия воздуха | Качество наружного воздуха, требуемая фильтрация и температурная обработка | Комплект установки, сопротивление фильтров и энергопотребление |
| Вытяжка и переток | Где и как удаляется воздух, какие помещения должны быть нейтральными или под давлением | Баланс расходов и направление движения воздуха между зонами |
| Эксплуатация | График работы, доступ к фильтрам и сервисным узлам, шумовые ограничения | Автоматика, резервирование, обслуживание и удобство эксплуатации |
Для сравнения локальной и канальной схем запросите фактическую подачу при заданном сопротивлении и ступени вентилятора, уровень шума с условиями измерения, мощность зимнего нагрева и доступ к фильтрам. Для канального варианта нужен лист подбора установки вместе с аэродинамическим расчётом сети. «Максимальный расход» без давления, комплекта фильтров и режима нагрева не подтверждает работу на вашем объекте.
Как принять приток после установки
Приток принимают по расходу у конечных устройств и температуре подаваемого воздуха в предусмотренных режимах. Проверка одного вентилятора при отключённом нагревателе не подтверждает зимнюю работоспособность системы.
- Измерить расходы у решёток или в контрольных сечениях, записать режим вентилятора и состояние фильтров.
- При штатном положении дверей проверить путь удаления поданного воздуха и направление перетока.
- Термометром измерить температуру притока; защитные сценарии проверить по программе, не создавая опасного перегрева или замораживания.
- Показать заказчику снятие фильтра, доступ к автоматике и безопасное отключение установки для сервиса.
Попросите паспорт системы с результатами аэродинамических измерений, исполнительную схему воздуховодов, перечень уставок и инструкцию обслуживания. Для общеобменной системы проект рассматривают по СП 60.13330.2020, пожарные решения — по СП 7.13130.2013, наладку — по ГОСТ 34060-2017. Метод измерения расхода выбирают по ГОСТ 12.3.018-79 и применимости к установленному устройству.
Если установка обещает производительность в разных сезонах, выясните, сохраняется ли подача при низкой наружной температуре или автоматика уменьшает расход, чтобы удержать температуру. Снижение расхода влияет на воздухообмен: в задании должны быть допустимые режимы и способ их проверки, а не только номинальная мощность нагревателя.
Расчёт приточного расхода, давления и мощности нагрева
Расход воздуха определяют по назначению помещения, числу людей, выделениям, тепловой и влажностной нагрузке и применимым требованиям. Далее выбирают тип воздухораспределителей и проверяют, что поток доходит до обслуживаемой зоны без застойных участков и дискомфортных скоростей. Для вентилятора учитывают не только расход, но и сопротивление сети, фильтров и элементов обработки.
В зимнем режиме проверяют температуру наружного воздуха из климатических исходных данных, требуемую температуру притока и доступный источник нагрева. Для электрического нагревателя проектируют подтверждение работы вентилятора и защиту от перегрева; для водяного — защиту теплообменника от замерзания, работу насоса и клапана по схеме изготовителя. При охлаждении проверяют поддон, сифон и отвод конденсата с учётом давления в секции. Эти алгоритмы записывают в проект автоматики, а не оставляют наладчику на выбор.
Ошибки воздухозабора, фильтрации и защиты нагревателя
Перед монтажом согласуйте три вещи: где забирается наружный воздух, куда уходит поданный воздух и как защищён нагреватель. Ошибку в любой из них после монтажа исправляют только переделкой.
- считать, что установка подаст одинаковый объём воздуха независимо от сопротивления трассы и загрязнения фильтра;
- подбирать устройство по площади, не определив требуемый расход и режим работы;
- не предусматривать вытяжку или переток воздуха из помещения;
- размещать воздухозабор рядом с источником загрязнений или выбросом вытяжки;
- не учитывать шум, вибрацию, тепловую защиту и обслуживание фильтров;
- направлять струю непосредственно на рабочее место или зону постоянного пребывания;
- ожидать от приточной вентиляции поддержания всех параметров микроклимата без дополнительного оборудования;
- проектировать оборудование и трассы без согласования с архитектурой, электроснабжением и другими системами.
Из чего складывается стоимость приточной системы
Стоимость зависит от типа установки, расхода воздуха, фильтрации и тепловой обработки, длины и конфигурации воздуховодов, числа помещений, шумоизоляции и автоматики. Для монтажа важны доступ к фасаду и потолочному пространству, необходимость штробления или восстановления отделки, высота работ и условия электроподключения.
Передайте план комнат, число людей и сведения о вытяжных каналах, затем запросите таблицу расходов, схему перетока и размещение воздухозабора. Заказывая проектирование и монтаж вентиляции, заранее включите в перечень результата балансировку, проверку нагрева и защит, исполнительную схему и протокол измерений. Для квартиры отдельно согласуют отверстие в наружной стене и размещение оборудования по правилам конкретного здания.
Вопросы о выборе и эксплуатации приточной вентиляции
Короткие ответы на вопросы, которые задают перед установкой приточной вентиляции.
Для чего нужна приточная вентиляция?
Она организованно подаёт в помещение наружный воздух и при необходимости фильтрует или обрабатывает его. Объём и схема зависят от назначения помещений и того, как удаляется отработанный воздух.
Достаточно ли одной приточной установки?
Не всегда. Необходимо предусмотреть вытяжку или расчётный путь перетока. Иначе система может создавать избыточное давление, а фактическая подача будет отличаться от проектной.
Чем отличается настенная установка от канальной?
Настенная обслуживает ограниченную зону и обычно монтируется локально через наружную стену. Канальная установка подаёт воздух по воздуховодам в несколько помещений, но требует места под агрегат, сеть и обслуживание.
Нужно ли приточной системе нагревать воздух?
В российском климате почти всегда. Зимой наружный воздух без подогрева даёт холодную струю у решётки и конденсат на воздуховодах. Мощность нагревателя рассчитывают по расходу воздуха и расчётной зимней температуре района по СП 131.13330 «Строительная климатология». Для водяного нагревателя дополнительно проектируют защиту от замерзания.
Можно ли установить приточную вентиляцию без воздуховодов?
Иногда применяют локальные установки, но нужно проверить реальный расход, шум, наружный воздухозабор, распределение по зоне и наличие вытяжного пути. Для нескольких комнат локальные приборы могут не обеспечить согласованный баланс.
Какие данные нужны для подбора?
План и площадь помещений, высота потолков, назначение зон, число людей, режим работы, существующая вытяжка и ограничения по размещению агрегата и трасс. Для коммерческого и промышленного объекта также нужны сведения об оборудовании и выделениях.
