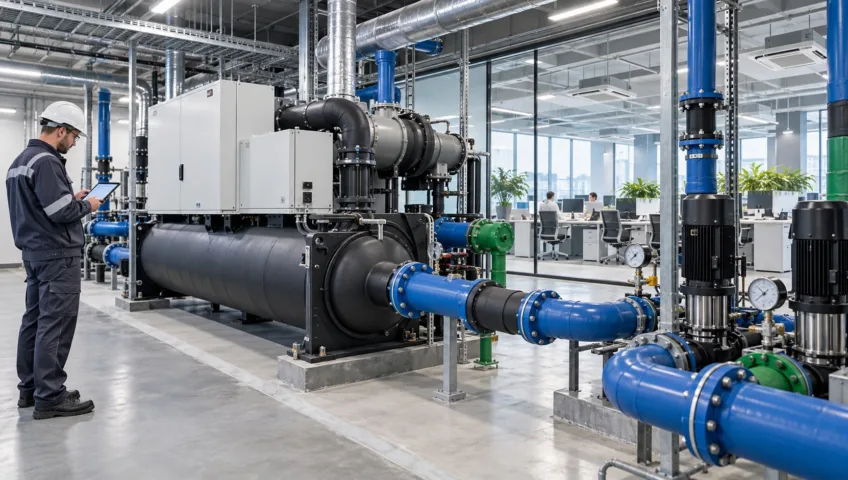

Проектирование центрального кондиционирования здания

Проектирование систем кондиционирования воздуха для крупного объекта начинается с расчёта тепло- и влагоизбытков по помещениям, после чего выбирают принципиальную схему, источник холода, способ распределения и регулирования. Центральная система должна обеспечивать требуемые параметры в разных зонах, согласованно работать с вентиляцией и помещаться в доступных технических пространствах.

Что решает эта задача

Проект связывает климатические требования помещений с реальной архитектурой, режимами эксплуатации и доступными энергоресурсами. Его результатом становится не просто перечень оборудования, а система, которую можно разместить, смонтировать, настроить и обслуживать.

Комфорт по зонам

Нагрузка и режим регулирования определяются отдельно для помещений с разным назначением и графиком.

Обоснованная схема

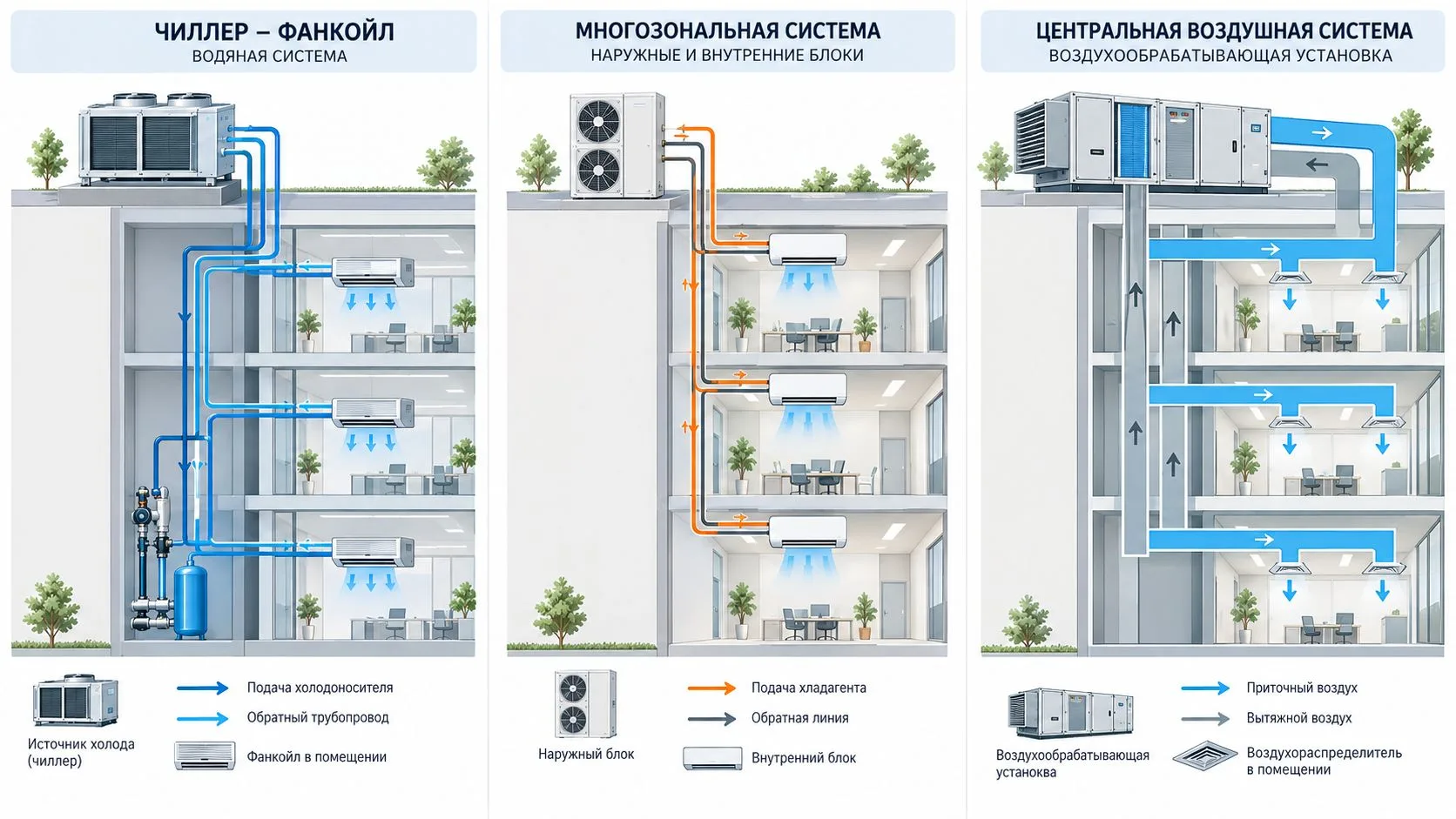

Сравниваются водяные, хладагентные, воздушные и комбинированные решения.

Увязка с вентиляцией

Кондиционирование компенсирует теплопоступления, а вентиляция обеспечивает требуемый наружный воздух.

Эксплуатация

Предусматриваются доступы, резервирование, автоматика, учёт и обслуживание.

Заказывать проектирование систем кондиционирования лучше до окончательной разработки потолков, фасадов и электрических мощностей.

Исходные данные

Для концепции обычно достаточно планов, назначения помещений и основных требований. Для рабочего проекта потребуются уточнённые архитектурные и инженерные данные.

планы, разрезы, фасады и высоты помещений;
назначение зон, количество людей и графики использования;
тепловыделения оборудования, освещения и технологических процессов;
характеристики наружных ограждений, остекления и солнцезащиты;
расходы наружного воздуха и параметры вентиляционных систем;
доступные электрические мощности, холодо- и теплоснабжение;
места для наружных блоков, чиллеров, насосных станций и центральных установок;
ограничения по шуму, длинам трасс, перепадам высот и режимам резервирования.

Если часть оборудования ещё не выбрана: исходные нагрузки и допущения фиксируют в задании, а проект предусматривает процедуру их последующего уточнения.

Расчёты и подбор оборудования

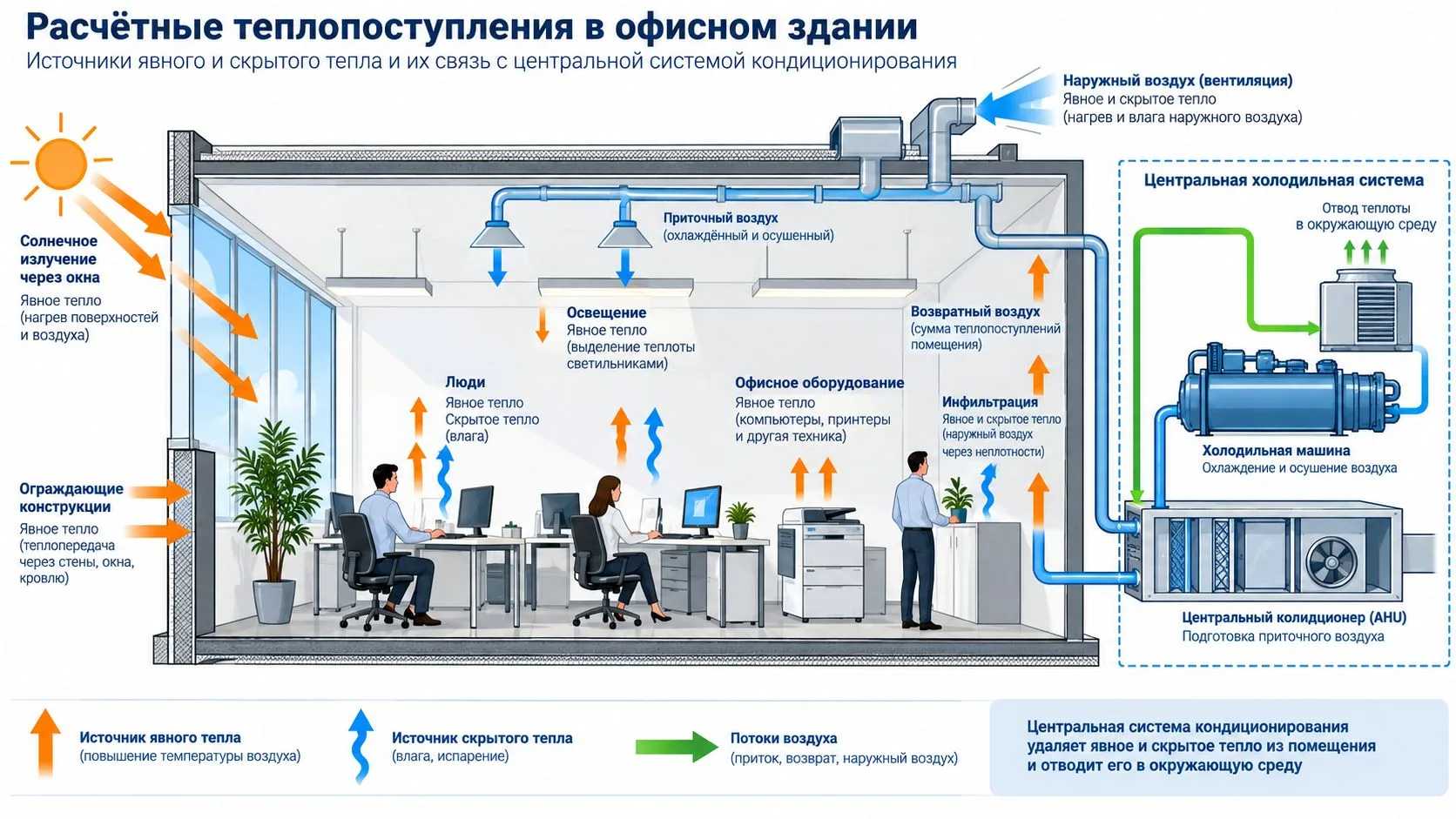

Холодильную нагрузку рассчитывают по помещениям и расчётным периодам. Учитывают солнечное излучение, наружные ограждения, людей, освещение, технику, технологические процессы, наружный воздух и одновременность работы зон.

Расчёт	Что определяют	На что влияет
Тепло- и влагоизбытки	Явная и полная нагрузка по зонам	Мощность оборудования и обработка воздуха
Воздушный баланс	Приток, вытяжка, переток и рециркуляция	Совместная работа с вентиляцией
Гидравлический расчёт	Расходы, диаметры и потери давления	Трубопроводы, насосы и балансировка водяной системы
Аэродинамический расчёт	Расходы, сечения и сопротивления	Воздуховоды, вентиляторы, шум и распределение воздуха
Проверка трасс	Длины, перепады, сервисные зоны	Применимость оборудования и компоновка

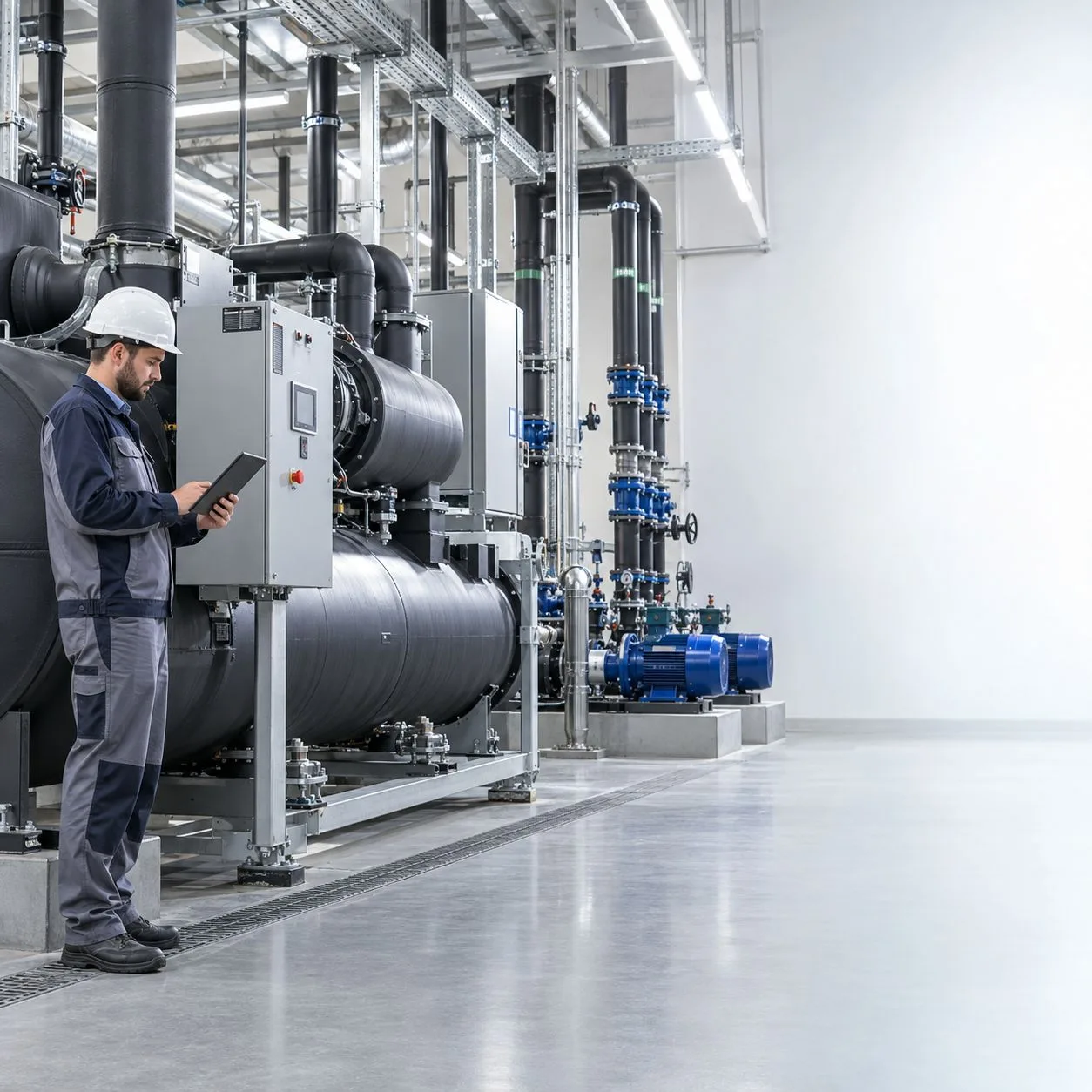

После расчётов выбирают источник холода, внутренние блоки или фанкойлы, теплообменники, насосы, трубопроводы, воздуховоды, дренаж, арматуру и автоматику. Паспортная холодопроизводительность всегда проверяется для расчётных условий объекта.

Важно: кондиционер может осушать воздух при охлаждении, но сам по себе не обеспечивает полноценное поддержание влажности во всём диапазоне. Если требуется управляемое увлажнение, его предусматривают отдельным решением, обычно в составе вентиляционной обработки воздуха.

Этапы проектирования

Сбор данных. Определяются параметры помещений, режимы, нагрузки и ограничения.

Разработка концепции. Сравниваются схемы по размещению, энергоносителям, регулированию и эксплуатации.

Расчёты. Определяются нагрузки, расходы воздуха и холодоносителя, сопротивления и электрические потребности.

Подбор и компоновка. Выбирается оборудование и проверяется его размещение с сервисными зонами.

Координация. Трассы увязываются с вентиляцией, конструкциями, электрикой, автоматикой и интерьером.

Выпуск документации. Формируется согласованный комплект для закупки, монтажа и наладки.

Состав документации

Состав зависит от стадии и договора. Обычно он включает общие данные, расчётные параметры, планы размещения оборудования и трасс, принципиальные схемы, узлы, задания смежным разделам, алгоритмы автоматики и спецификацию.

Планы

Оборудование, воздуховоды, трубопроводы или фреоновые трассы, дренаж и отметки.

Схемы

Источник холода, распределение по зонам, насосные группы, арматура и управление.

Расчётные данные

Нагрузки, расходы, сопротивления и результаты подбора.

Спецификация

Согласованный перечень оборудования и материалов без привязки к случайному шаблону.

Нормативные требования

Решения принимаются с учётом назначения здания, требований к микроклимату, шуму, воздухообмену, энергоэффективности, пожарной безопасности и доступности обслуживания. Перечень применимых нормативных документов и их редакции определяют для конкретного объекта на дату проектирования.

Отдельно проверяют размещение оборудования, выброс тепла наружными устройствами, прокладку коммуникаций, удаление конденсата, изоляцию, противопожарные устройства, электропитание и взаимодействие с системой автоматизации.

Сроки и стоимость

Стоимость зависит от площади и числа зон, выбранной схемы, количества оборудования, сложности трасс, требований к резервированию, стадии документации и объёма координации. Проработка нескольких вариантов также увеличивает объём, но позволяет сравнить решения до закупки.

Срок определяют после анализа планов и исходных данных. На него влияют готовность архитектуры, наличие расчёта вентиляции, согласование мест оборудования и скорость получения данных от смежных разделов.

Типичные ошибки

Подбор только по площади. Не учитываются солнце, люди, оборудование и наружный воздух.
Одна зона на разные помещения. Кабинеты, переговорные и открытые пространства получают неодинаковую нагрузку.
Смешение функций вентиляции и кондиционирования. Охлаждение не заменяет подачу нормативного наружного воздуха.
Нет места для обслуживания. Фильтры, насосы и теплообменники невозможно нормально обслужить.
Не рассчитан дренаж. Возникают протечки, запахи и проблемы с отводом конденсата.
Поздняя координация. Трассы конфликтуют с потолками, конструкциями и другими сетями.

Пример решения

Для условного многоэтажного офисного здания сравниваются система чиллер-фанкойл и многозональная хладагентная система. Переговорные имеют переменную загрузку, фасадные зоны различаются по ориентации, а серверная работает по отдельному графику.

Условие	Проектное действие	Результат
Разная ориентация фасадов	Расчёт нагрузок по помещениям и периодам	Независимое зонирование
Переменная загрузка	Подбор регулируемого оборудования и автоматики	Работа по фактической потребности
Круглосуточная серверная	Отдельная система и анализ резервирования	Независимый режим охлаждения
Ограниченные потолки	Координация трасс и типов внутренних устройств	Монтаж без конфликтов с интерьером

Окончательный выбор делают после сравнения капитальных затрат, доступных мощностей, ограничений трасс, требований к эксплуатации и жизненного цикла.

FAQ

Что называют центральным кондиционированием?

Это система, в которой холод или обработанный воздух формируется централизованно и распределяется по нескольким помещениям или зонам.

Какая схема лучше?

Универсальной схемы нет. Выбор зависит от нагрузок, архитектуры, доступных ресурсов, режима здания и требований эксплуатации.

Можно ли начать без выбранного оборудования?

Да. Сначала разрабатывают концепцию и расчётные требования, затем подбирают подходящие модели.

Учитывает ли проект вентиляцию?

Да. Расход и обработка наружного воздуха влияют на нагрузку и совместную работу систем.

Нужно ли резервирование?

Оно требуется не всегда и определяется назначением помещений, последствиями отказа и заданием на проектирование.

Почему важен расчёт по помещениям?

Даже соседние помещения могут иметь разные нагрузки из-за солнца, людей, техники и графика использования.

Что передать для расчёта стоимости?

Планы, назначение помещений, площадь, режим эксплуатации, сведения о вентиляции и желаемый состав документации.
