Что решает эта задача
Проект превращает перечень станков и инженерных систем в согласованную систему электроснабжения. Он определяет источники и точки подключения, расчётную мощность, категории электроприёмников, распределение по секциям, способы резервирования и условия безопасного отключения повреждённого участка.
Достаточная мощность
Расчёт учитывает фактические режимы, одновременность работы и характер нагрузки, а не только сумму паспортных мощностей.
Селективная защита
Аппараты выбирают и согласуют так, чтобы авария по возможности отключала ближайший повреждённый участок.
Надёжность производства
Ответственные потребители получают обоснованное резервирование и сценарии восстановления питания.
Основа для реализации
Схемы, планы, кабельный журнал и спецификации связывают расчёты с закупкой и монтажом.
Профессиональное проектирование электроснабжения желательно начинать до окончательной расстановки оборудования и выпуска заданий смежным разделам.
Исходные данные
Для предварительной оценки нужны планы предприятия, перечень основных потребителей и сведения о доступном присоединении. Для рабочего проекта исходные данные уточняют совместно с технологами, энергетиками и другими проектировщиками.
- технические условия и параметры источника питания;
- генеральный план, планы зданий и размещение оборудования;
- перечень электроприёмников с мощностью, напряжением и режимом работы;
- категории надёжности и допустимая продолжительность перерыва;
- пусковые режимы двигателей и чувствительность электронной нагрузки;
- требования к резервированию, автономным источникам и АВР;
- условия среды: температура, влажность, пыль, агрессивные вещества и опасные зоны;
- перспективное развитие производства и резерв мощности.
Расчёты и подбор оборудования

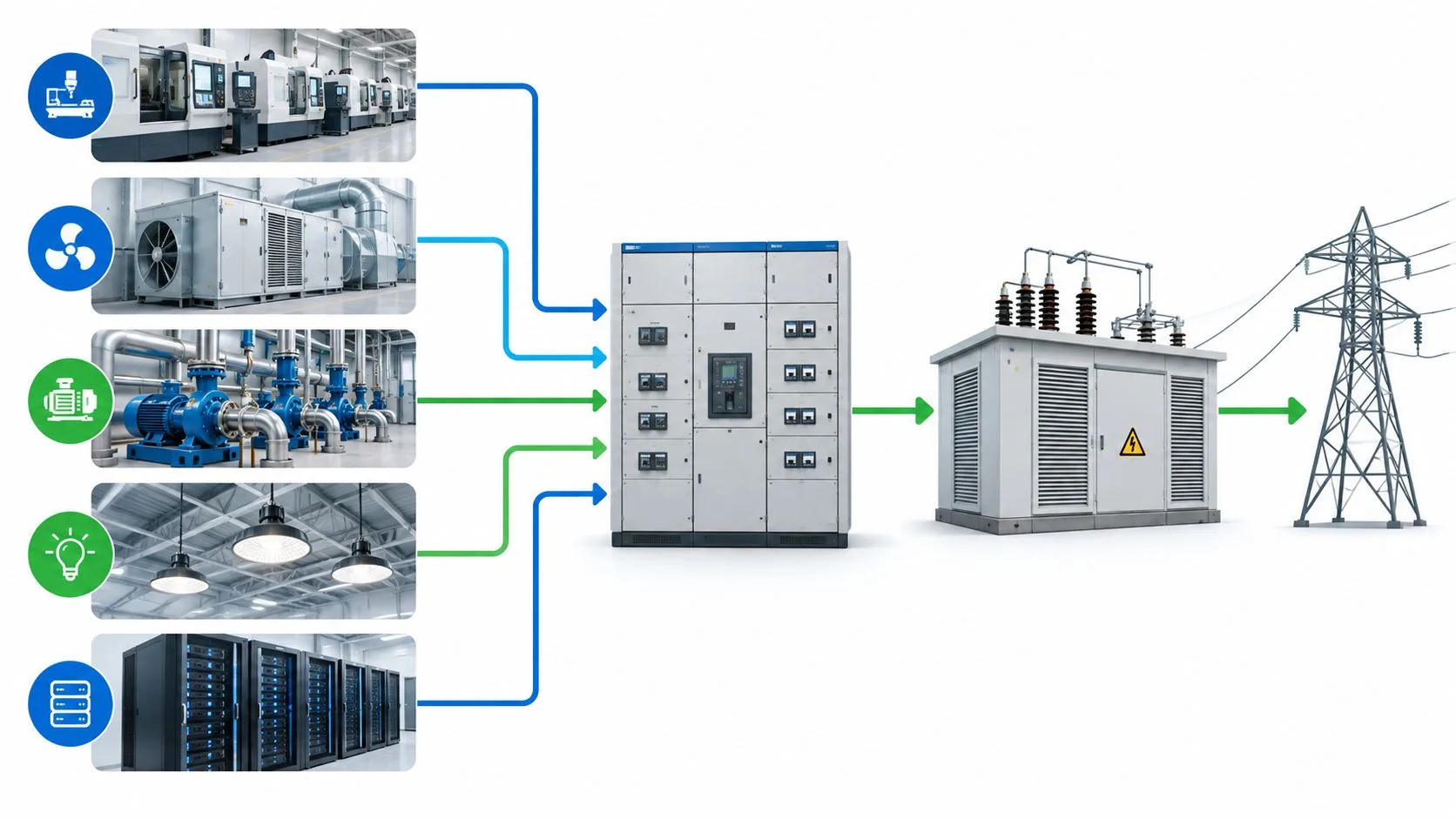

Установленная мощность не равна расчётной нагрузке. Проектировщик группирует потребителей по назначению и режиму работы, учитывает коэффициенты спроса и одновременности, повторно-кратковременные режимы, пуски двигателей, реактивную мощность и перспективный резерв.
| Расчёт | Что определяется | Проектное решение |
|---|---|---|
| Электрические нагрузки | Мощность по узлам и режимам | Вводы, трансформаторы, секции и распределение |
| Токи короткого замыкания | Ожидаемые аварийные токи | Отключающая способность и стойкость оборудования |
| Потери напряжения | Параметры в нормальных и пусковых режимах | Сечения, длины линий и способ пуска |
| Защита и селективность | Уставки и время отключения | Согласование аппаратов разных уровней |
| Заземление и защитные меры | Условия электробезопасности | Система уравнивания потенциалов и отключение |
По результатам выбирают комплектные устройства, трансформаторы, распределительные щиты, аппараты защиты, кабели, шинопроводы, средства компенсации реактивной мощности, учёта и мониторинга. Конкретные характеристики назначают только после расчёта и проверки условий эксплуатации.
Этапы проектирования
Состав документации
Объём выдачи зависит от стадии и договора. Обычно в комплект входят общие данные, однолинейные схемы, планы расположения оборудования и сетей, схемы заземления и уравнивания потенциалов, кабельный журнал, расчётные материалы, задания смежным разделам и спецификация.
Схемы

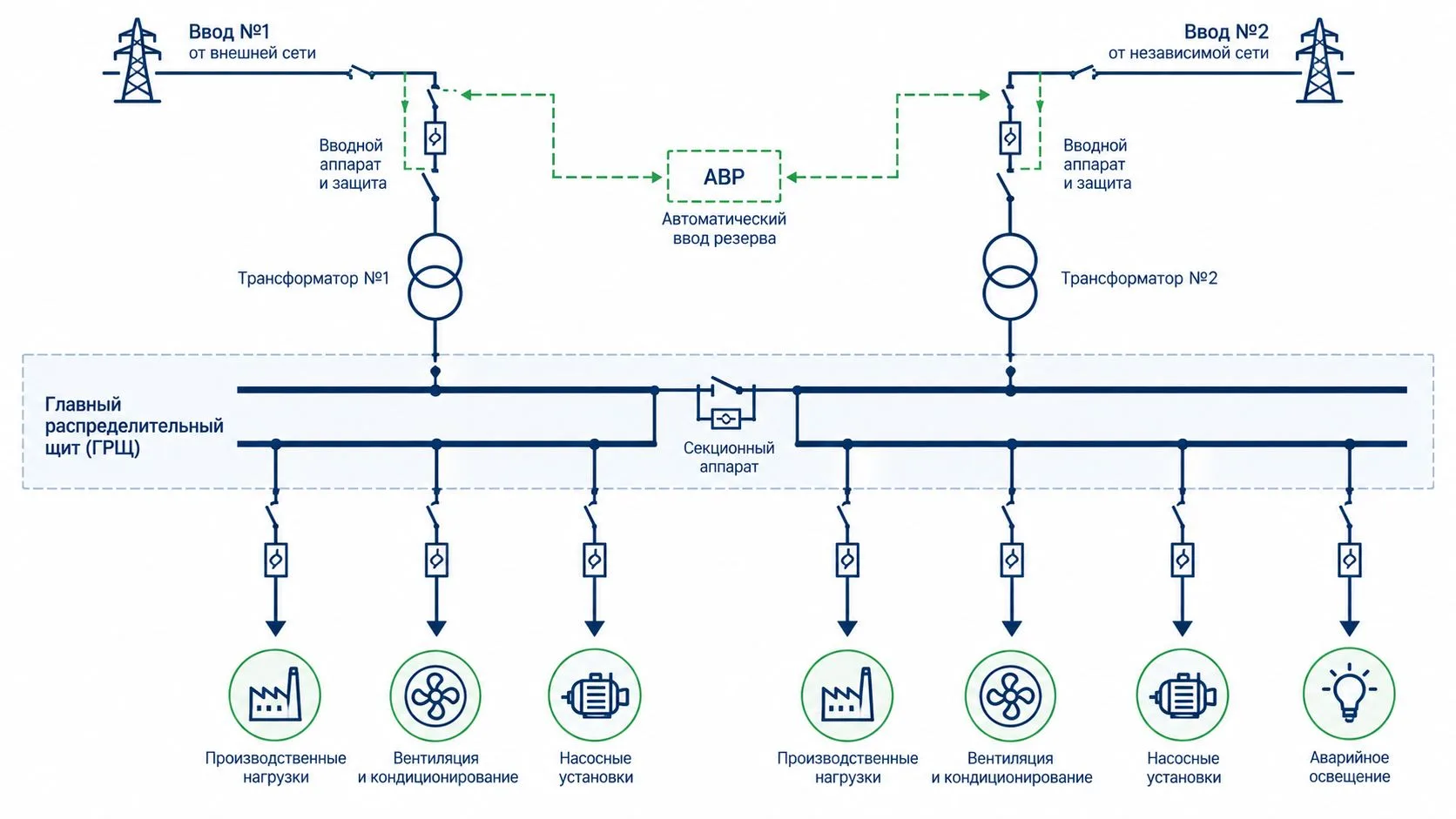

Источники, вводы, секции, аппараты, отходящие линии, резервирование, учёт и управление.
Планы и трассы
Расположение щитов, лотков, шинопроводов, кабелей и точек подключения.
Расчётная часть
Нагрузки, короткие замыкания, потери напряжения, выбор проводников и защит.
Спецификация
Согласованный перечень оборудования, кабельной продукции и материалов.
Нормативные требования
Проект выполняют с учётом технических регламентов, Правил устройства электроустановок, профильных сводов правил, требований пожарной безопасности, стандартов на оборудование и технических условий сетевой организации. Применимый перечень и редакции документов определяются для конкретного объекта на дату проектирования.
Для промышленного предприятия дополнительно оценивают характер технологической среды, требования к опасным зонам, молниезащите, электромагнитной совместимости, качеству электроэнергии, эксплуатации и охране труда.
Сроки и стоимость
Стоимость зависит от мощности и площади объекта, числа вводов и трансформаторов, количества распределительных устройств и потребителей, сложности технологических режимов, стадии документации, объёма обследования и необходимости расчёта нескольких вариантов.
Срок определяют после анализа исходных данных. На него заметно влияют готовность технологической части, получение технических условий, согласование категорий надёжности и количество изменений в расстановке оборудования.
Типичные ошибки
- Суммирование паспортных мощностей. Результат не отражает реальные сочетания режимов.
- Недооценка пусков. Двигатели вызывают просадки напряжения и ложные срабатывания.
- Формальное резервирование. Два ввода не обеспечивают независимость без анализа источников и схемы переключения.
- Отсутствие селективности. Локальное повреждение отключает крупную часть производства.
- Поздняя координация трасс. Кабели конфликтуют с конструкциями и инженерными коммуникациями.
- Нет запаса для развития. Расширение требует замены недавно установленного оборудования.
Пример решения
Рассмотрим условный производственный корпус со станками, вентиляцией, насосами, компрессорным оборудованием, освещением и серверной. Часть процессов нельзя останавливать одновременно, а мощные двигатели имеют выраженные пусковые режимы.
| Особенность | Действие проектировщика | Результат |
|---|---|---|
| Разные графики потребителей | Составление сценариев и расчёт нагрузок по режимам | Обоснованная мощность вводов и трансформаторов |
| Ответственные линии | Разделение секций и разработка резервирования | Локальный отказ не останавливает критический процесс |
| Мощные двигатели | Проверка пуска, потерь напряжения и защиты | Стабильный запуск без недопустимого влияния на соседние линии |
| Планы расширения | Резерв мест, мощности и пропускной способности трасс | Подключение новых потребителей без полной перестройки сети |
Итогом становится согласованная система: от внешнего питания и главного распределения до каждого технологического потребителя, его кабеля, защиты и режима управления.
FAQ
Можно ли начать без окончательного перечня станков?
Да, если согласованы предварительные нагрузки и сценарии развития. Перед выпуском рабочей документации данные необходимо актуализировать.
Зачем рассчитывать токи короткого замыкания?
Расчёт нужен для проверки отключающей способности, стойкости оборудования и корректной работы защиты.
Всегда ли нужны два ввода?
Нет. Решение зависит от категорий электроприёмников, допустимого перерыва, технических условий и реальной независимости источников.
Что такое селективность защиты?
Это согласование аппаратов, при котором повреждение по возможности отключает ближайшая защита, сохраняя питание остальных участков.
Учитывается ли будущее расширение?
Да, если планы развития зафиксированы в задании. Резерв закладывают обоснованно в мощности, щитах и трассах.
Можно ли проверить уже готовый проект?
Да. Проверяют исходные данные, нагрузки, схемы, расчёты, аппараты, кабели, защитные меры и согласованность разделов.
Что передать для оценки стоимости?
Планы объекта, перечень оборудования, технические условия, сведения о существующих сетях и требуемый состав документации.
