Проект электроснабжения здания определяет, откуда объект получит электрическую мощность, как она будет распределяться между потребителями и какие меры защитят людей и оборудование. Для этого собирают исходные данные, рассчитывают нагрузки, выбирают принципиальную схему и оформляют документацию для согласованного строительства и монтажа.
Что решает эта задача
Проектирование электроснабжения здания связывает потребности объекта с возможностями точки подключения и будущей эксплуатацией. Проектировщик определяет расчетную нагрузку, структуру распределительных сетей, размещение щитов и трасс, меры защиты, заземление и решения для потребителей, которым требуется резервное питание.
Результат нужен не только для выбора оборудования. По проекту строители и монтажники понимают, где прокладывать линии, как разделить их по группам и как увязать электрику с архитектурой, освещением, отоплением, вентиляцией, кондиционированием, лифтами и автоматикой.
Исходные данные
Чем точнее исходные сведения, тем меньше риск пересматривать решения во время строительства. До начала расчетов собирают задание на проектирование, планы и разрезы здания, сведения о назначении помещений, технические условия на присоединение и доступную информацию о существующих сетях.
| Что нужно проектировщику | Для чего это нужно |
|---|---|
| Технические условия и данные о точке подключения | Понять доступную мощность, параметры присоединения и требования сетевой организации. |
| Планы этажей, разрезы и сведения о конструкциях | Согласовать места оборудования, трассы кабелей, проходки и размещение щитов. |
| Перечень электроприемников и их характеристики | Сформировать расчетные группы и учесть режимы работы оборудования. |
| Данные по смежным системам и режиму эксплуатации | Учесть нагрузки вентиляции, кондиционирования, отопления, насосов, лифтов, связи и автоматики. |
| Требования к надежности и резервированию | Определить, какие потребители должны работать при нарушении штатного электроснабжения. |
Если часть данных пока отсутствует, ее фиксируют как исходное допущение и согласуют порядок уточнения. Нельзя подменять подтвержденные технические условия предполагаемой мощностью или выбирать оборудование по одному только метражу здания.
Расчёты и подбор оборудования
Сначала составляют перечень потребителей и разделяют их по назначению, расположению и режиму работы. Затем определяют расчетную нагрузку с учетом совместной работы оборудования, пусковых режимов и требований к непрерывности питания. Простое сложение паспортных мощностей всех устройств обычно не отражает фактический режим здания.

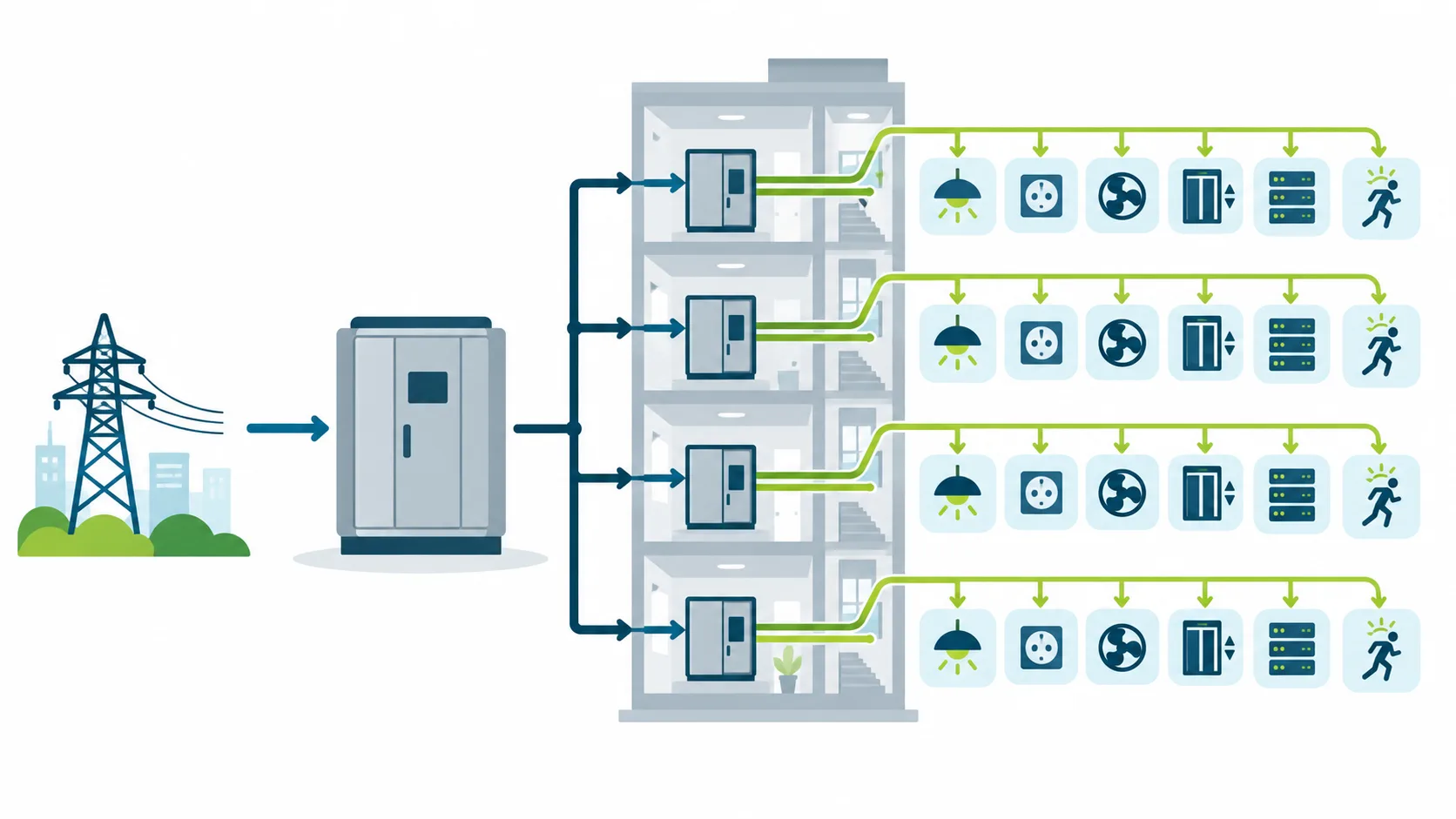

На основе расчетов формируют схему распределения электроэнергии и проверяют выбранные решения: сечения и способы прокладки кабельных линий, параметры защитных аппаратов, допустимые условия отключения при повреждении, потери напряжения, токи короткого замыкания, заземление и защиту от перенапряжений. Конкретные значения зависят от исходных данных и расчетной модели объекта.

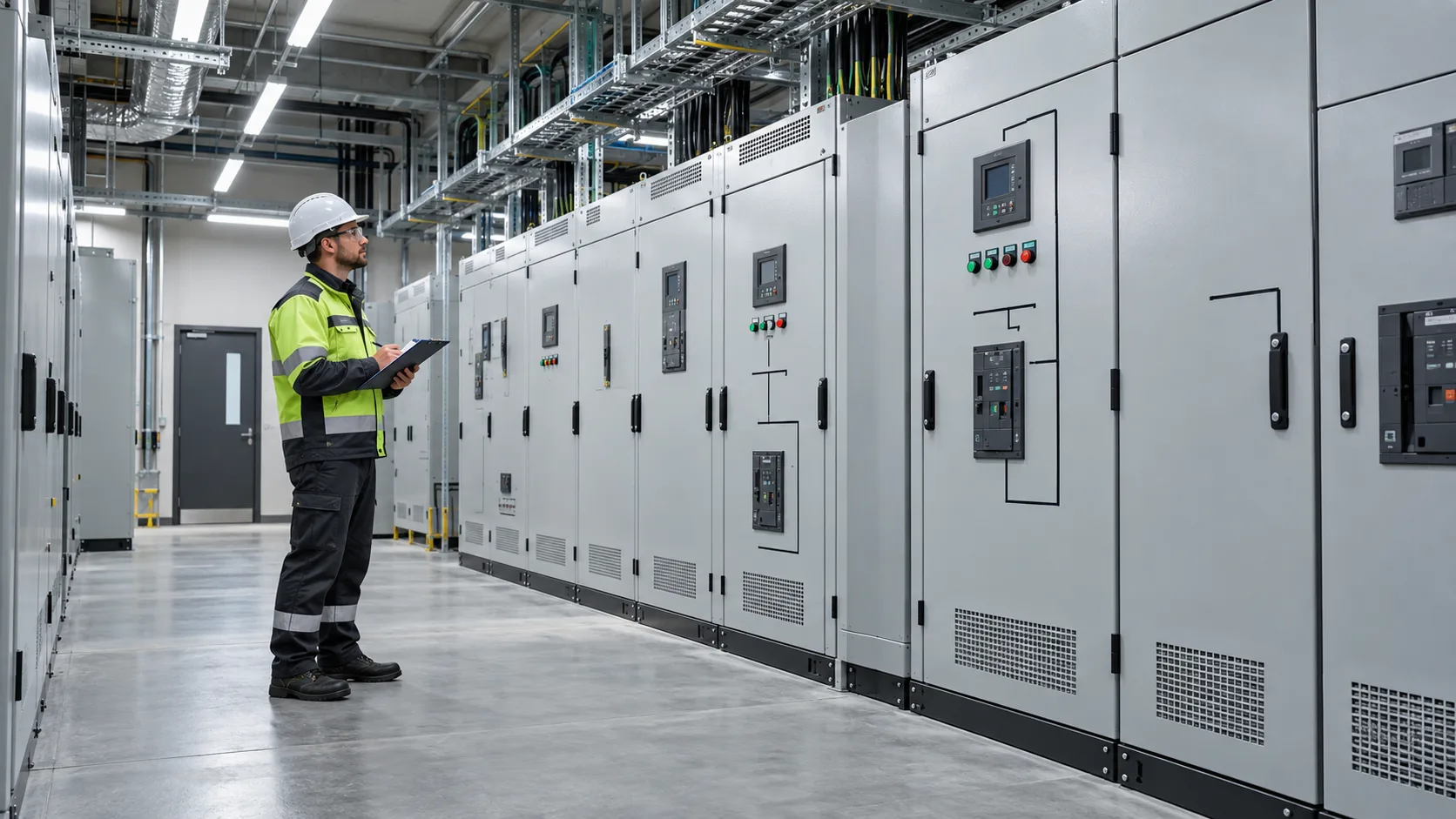

Подбор вводно-распределительных устройств, этажных и групповых щитов выполняют после расчета нагрузок и проверки условий установки. Учитывают не только номинальные характеристики, но и компоновку, доступ для обслуживания, теплоотвод, селективность защит и возможность безопасного отключения отдельных участков.
Этапы проектирования
На действующем объекте до проектирования может потребоваться обследование существующего электроснабжения. Для нового здания обычно критично получить актуальные технические условия и согласовать с заказчиком перечень будущего оборудования.
Состав документации
Состав выдачи зависит от типа объекта, стадии проектирования, задания заказчика и требований к прохождению экспертизы или согласований. Для объектов капитального строительства проектная документация и рабочая документация имеют разные задачи: первая обосновывает основные решения, вторая детализирует их для производства работ.
В комплект по электроснабжению могут входить пояснительная записка, расчеты, принципиальные и однолинейные схемы, планы размещения оборудования и прокладки сетей, решения по освещению, заземлению и молниезащите, спецификация оборудования и кабельных изделий. Точный перечень определяют для конкретного проекта — универсального состава для всех зданий нет.
Нормативные требования
Нормативную базу выбирают по назначению и характеристикам здания, составу систем, условиям подключения и действующим на дату проектирования требованиям. Общие требования безопасности зданий устанавливает технический регламент, состав разделов проектной документации для объектов капитального строительства определяет отдельное положение Правительства, а правила для электроустановок применяют в пределах их области действия.
- Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» задает общую рамку требований безопасности.
- Постановление Правительства РФ № 87 устанавливает требования к составу и содержанию разделов проектной документации.
- СП 256.1325800.2016 содержит правила проектирования и монтажа электроустановок жилых и общественных зданий; применимость к конкретному объекту и актуальность изменений устанавливают по его назначению.
Это не исчерпывающий перечень. В проекте учитывают применимые требования пожарной безопасности, охраны труда, энергоэффективности, доступности для обслуживания и технических условий на присоединение. Проверять следует именно актуальную редакцию документов и перечень обязательных требований для данного объекта.
Сроки и стоимость
Срок и цена проектирования зависят от площади и назначения здания, сложности схемы, полноты исходных данных, количества потребителей, состояния существующих сетей, состава выдаваемой документации и числа согласований. На оценку также влияют обследования, этапность строительства и необходимость сопровождения экспертизы.
Чтобы получить предметный расчет, обычно достаточно передать планы, технические условия, перечень оборудования и краткое описание задачи. Если документов пока нет, можно начать с консультации: специалист поможет определить, какие исходные данные собрать в первую очередь.
Типичные ошибки
- Начинать расчеты без технических условий или считать их параметры подтвержденными по устным сведениям.
- Суммировать паспортную мощность всех потребителей без анализа одновременности и режимов работы.
- Не включить в исходные данные оборудование инженерных систем, лифты, технологические установки или будущих арендаторов.
- Выбрать трассы и места щитов без координации с архитектурой, конструкциями и другими инженерными разделами.
- Не определить требования к резервному питанию и последствия отключения отдельных потребителей.
- Передать монтажникам только принципиальную схему без достаточной рабочей детализации, если она требуется для выполнения работ.
Большинство таких проблем выявляется на стадии сбора данных и междисциплинарной проверки. Чем раньше заказчик сообщает об изменении назначения помещений или состава оборудования, тем меньше вероятность переделок в уже выпущенных чертежах.
Пример решения
Для условного административного здания заказчик передает планы этажей, технические условия и перечень основных потребителей. Проектировщик уточняет режим работы помещений, выделяет общие и локальные нагрузки, отдельно рассматривает инженерные системы и оборудование, остановка которого нежелательна.
Затем нагрузку распределяют по функциональным зонам и щитам, проверяют маршруты кабельных линий и помещения для электрооборудования, увязывают решения с архитектурой и вентиляцией. Если для отдельных систем требуется резервирование, это отражают в задании и соответствующих схемах. В результате заказчик получает согласованный комплект документации, подготовленный под реальные условия конкретного здания, а не типовой набор решений.
FAQ
Какие документы нужны, чтобы начать проектирование?
Как правило, нужны задание на проектирование, планы здания, технические условия на подключение и перечень основного оборудования. Для реконструкции пригодятся имеющиеся схемы, сведения о фактическом состоянии сетей и результаты обследования.
Можно ли рассчитать электроснабжение только по площади здания?
Нет, одной площади недостаточно для надежного расчета. Важны назначение помещений, состав и режим работы оборудования, требования к резервированию и параметры подключения.
Чем проектная документация отличается от рабочей?
Проектная документация обосновывает основные решения и формируется в составе, предусмотренном для конкретного объекта. Рабочая документация детализирует принятые решения для выполнения строительно-монтажных работ.
Нужно ли проектировать электроснабжение одновременно с другими инженерными системами?
Желательно координировать разделы параллельно: так можно заранее учесть электропотребление вентиляции, кондиционирования, отопления, насосов, лифтов и автоматики, а также согласовать маршруты инженерных сетей.
Входит ли монтаж в проектирование?
Это разные этапы работ. Проектирование определяет технические решения и документацию; монтаж выполняют по согласованному проекту и отдельному договору, если заказчик поручает его подрядчику.
