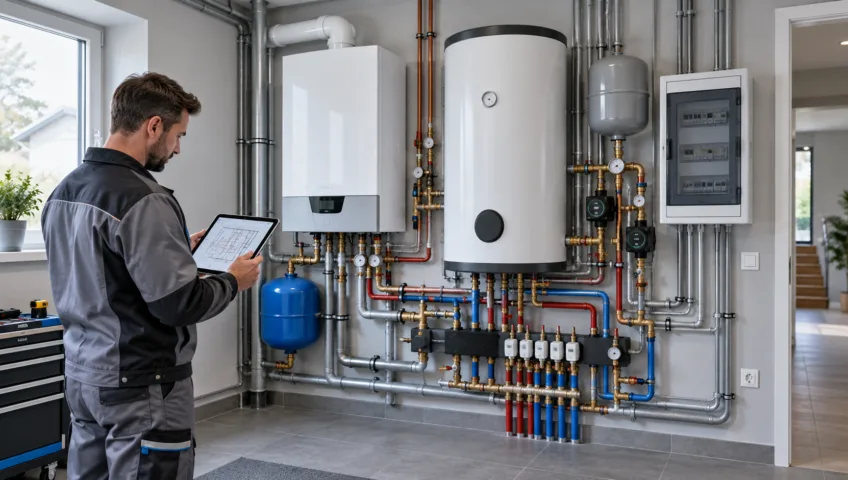

Проектирование котельной в частном доме: расчёт и схема

Что решает эта задача

Проект котельной нужен, чтобы оборудование обеспечивало отопление и горячее водоснабжение дома в расчётных режимах, помещалось в отведённом пространстве и было согласовано с дымоудалением, вентиляцией, электроснабжением и трубопроводами. В проекте определяют не только модель котла, но и связи между всеми узлами системы.

Проектирование котельной дома помогает заранее проверить место установки, доступ для обслуживания, трассы труб, устройство дымохода и возможность отвода конденсата, если это требуется выбранной схемой. Проектирование частных котельных учитывает особенности конкретного дома и выбранного оборудования. Для газового варианта исходные решения увязывают с техническими условиями и действующими требованиями к газопотреблению.

Если котельная является частью более крупного проекта, её решения координируют с проектированием котельных и остальными инженерными разделами дома.

Исходные данные

Для начала проектирования собирают архитектурные планы, разрезы и сведения о конструкциях дома. Нужны данные о площади и высоте помещений, утеплении стен и кровли, типах окон, вентиляции, назначении комнат и желаемых температурах. Если дом ещё строится, используют актуальную проектную документацию и согласуют возможные изменения с архитектором.

Отдельно фиксируют характеристики отопления и горячего водоснабжения: тип приборов, тёплые полы, количество контуров, состав жильцов, число санузлов и ожидаемую одновременность водоразбора. Для выбора оборудования уточняют, доступен ли газ, электричество или другой источник энергии, а также выделенную электрическую мощность и ограничения подключения.

Расчёты и подбор оборудования

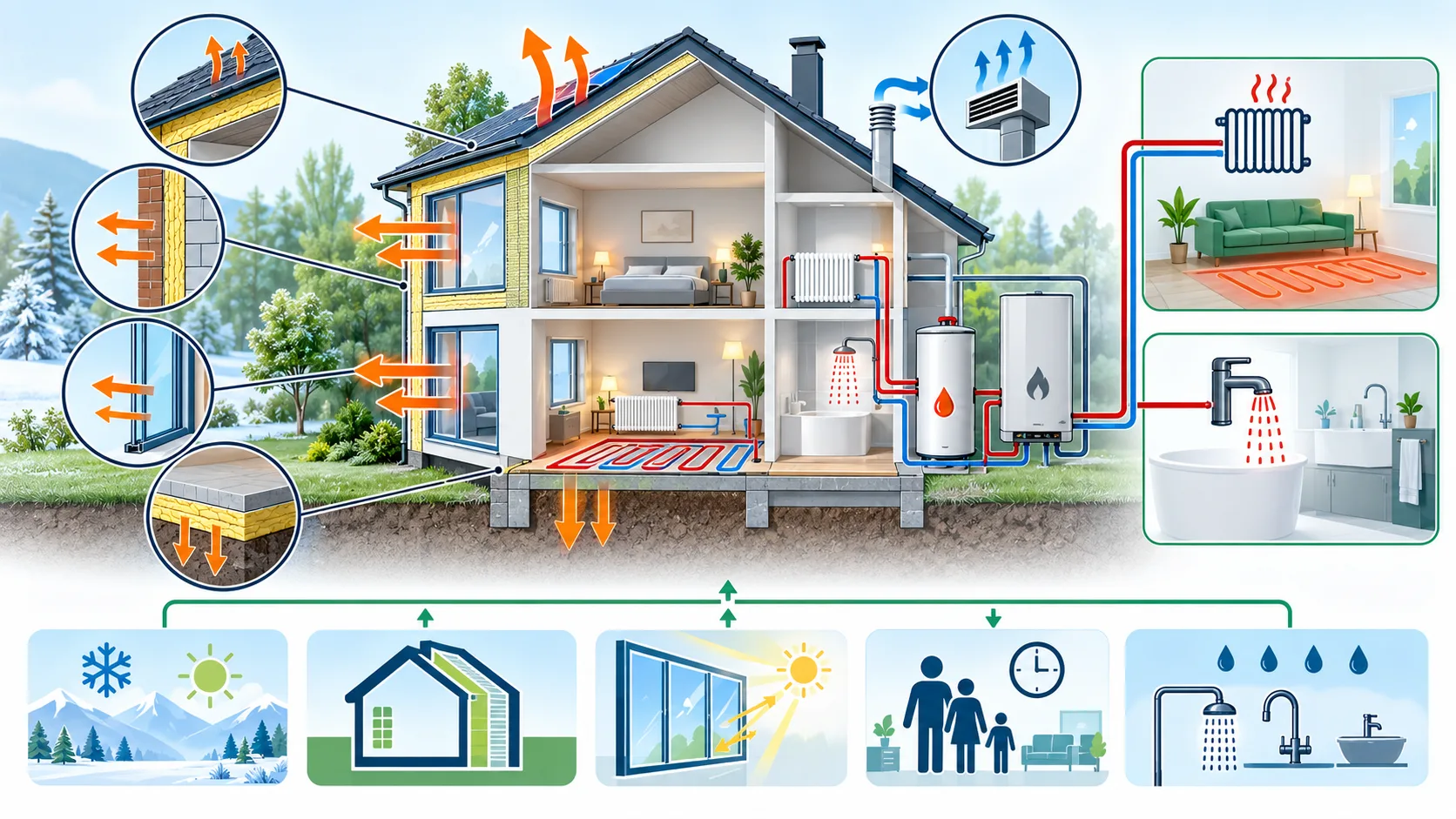

Мощность котельной определяют по расчётным теплопотерям дома, а не только по общей площади или упрощённой формуле «ватт на квадратный метр». Учитывают климатические условия, ограждающие конструкции, остекление, вентиляционные потери и режим эксплуатации. Нагрузку на горячее водоснабжение оценивают отдельно с учётом выбранной схемы и характера потребления.

После определения нагрузок подбирают котёл или несколько теплогенераторов, насосы, расширительные ёмкости, гидравлические разделители или коллекторы при необходимости, устройства безопасности, фильтры, автоматику и оборудование для приготовления горячей воды. Состав зависит от того, применяется ли настенный или напольный котёл, один контур или несколько, бойлер косвенного нагрева либо другое решение.

Запас мощности нельзя назначать произвольно: чрезмерно мощный источник может работать нестабильно и чаще включаться, а недостаточный не покроет расчётную нагрузку. Подбор выполняют по характеристикам оборудования и расчётным режимам объекта.

Этапы проектирования

Если проектирование котельной в частном доме ведётся параллельно со строительством, критические решения по дымоходу, вентиляции, проходкам и размещению оборудования согласуют до завершения соответствующих конструкций.

Состав документации

Объём проекта зависит от стадии работ, требований заказчика, вида топлива и состава инженерных систем. Для реализации обычно нужны материалы, по которым монтажник может понять расположение оборудования, выполнить обвязку и подключение, а затем проверить систему.

• пояснительная записка с исходными данными и принятыми решениями;
• планы и схемы размещения котла и вспомогательного оборудования;

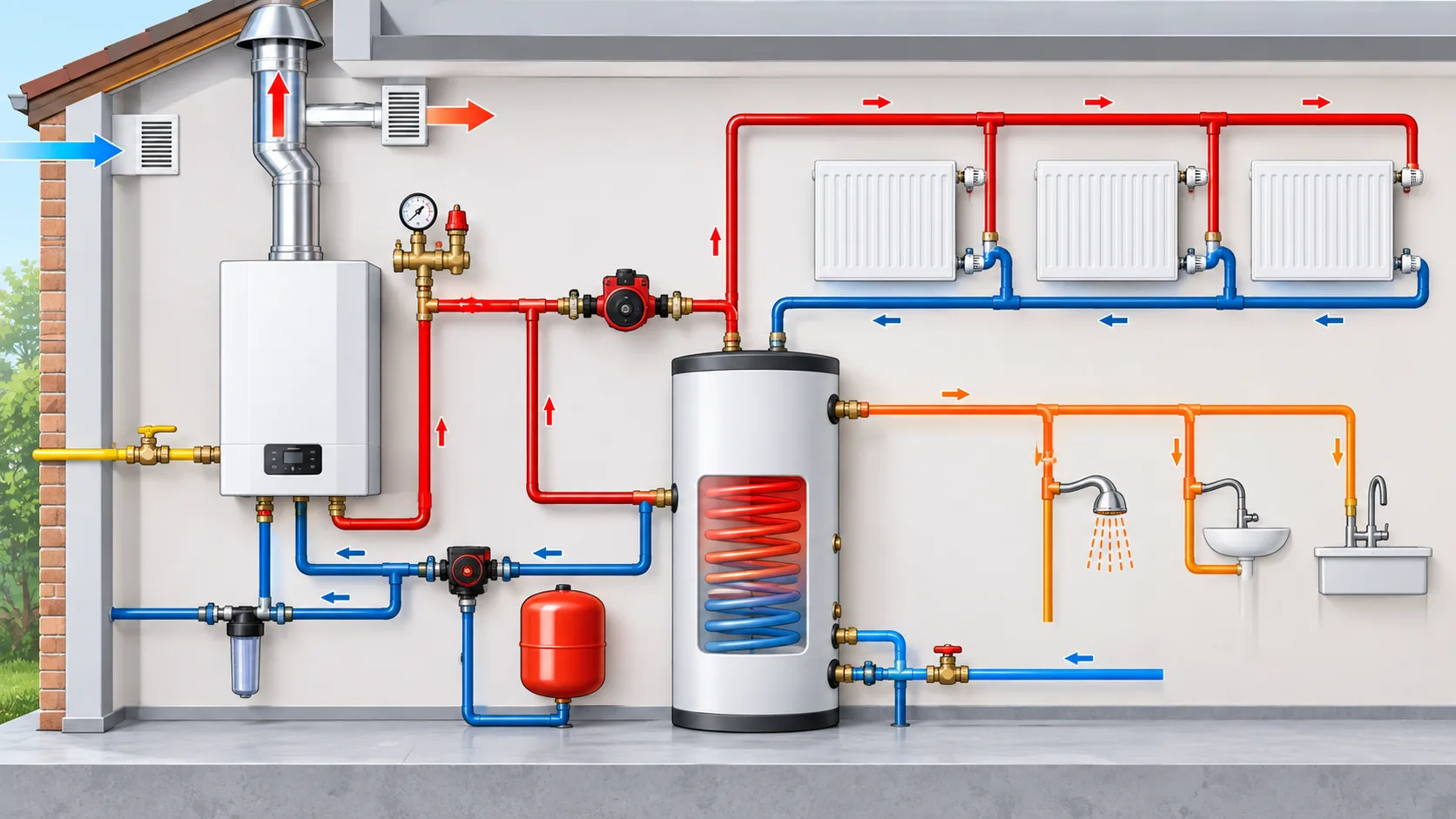

• принципиальная гидравлическая схема котельной и отопительных контуров;
• схема приготовления горячей воды;
• схемы дымоудаления и вентиляции в применимом объёме;
• схема автоматизации и описание режимов управления;
• спецификация оборудования, арматуры и материалов;

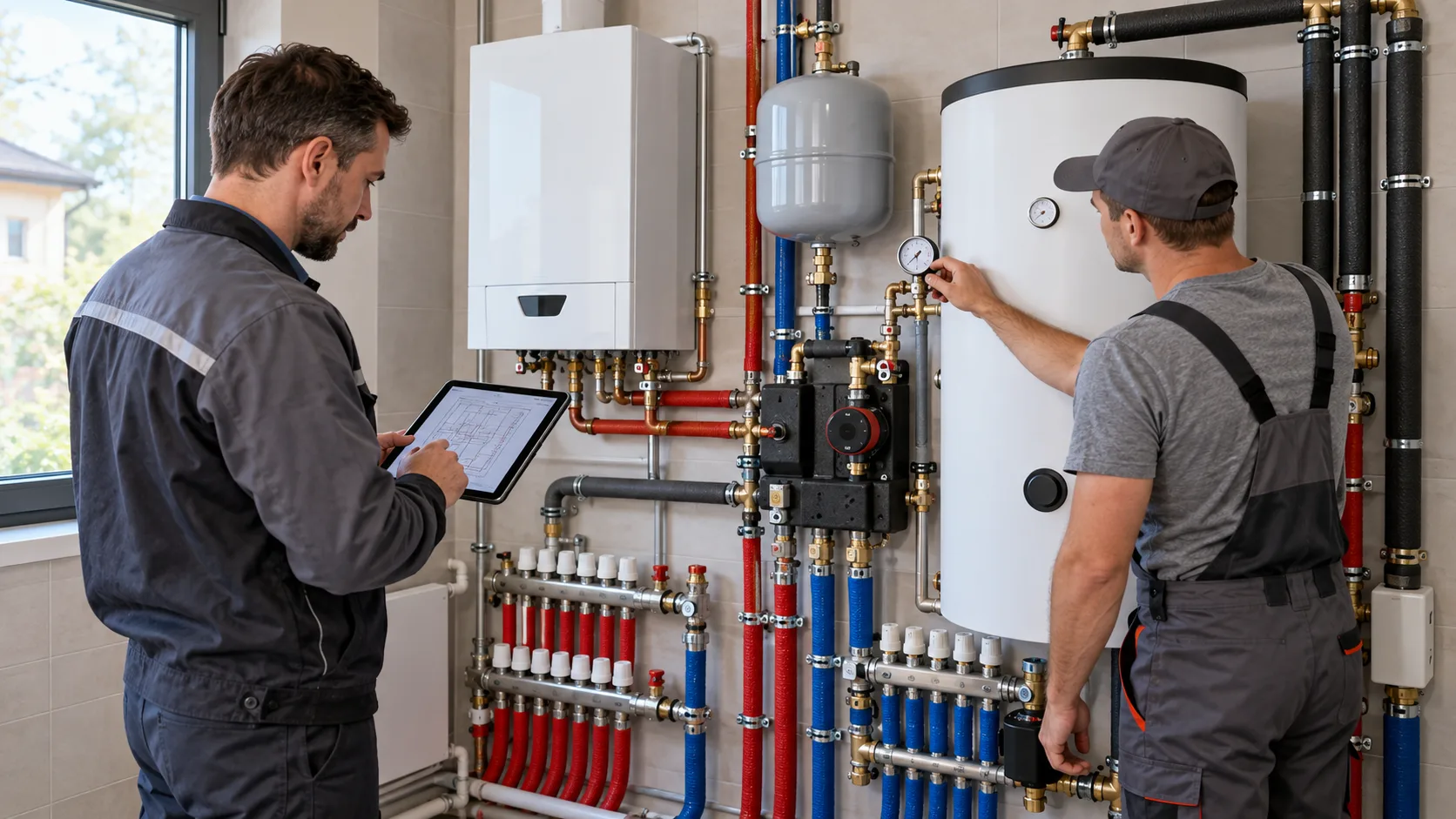

• требования к монтажу, испытаниям и пусконаладке.

Для газового оборудования дополнительно учитываются требования к документации и процедурам, которые применимы к конкретному объекту и подключению. Состав выдаваемых материалов лучше зафиксировать в договоре, включая формат чертежей и объём сопровождения.

Нормативные требования

Нормативную базу выбирают по типу котельной, мощности и исполнению теплогенератора, виду топлива, характеристикам здания и условиям подключения. При проектировании газовых котельных в частном доме проверяют требования к системам газопотребления жилого здания, отоплению и внутреннему теплоснабжению, пожарной безопасности, дымоудалению и монтажу конкретного оборудования.

В числе документов, применимость которых рассматривают для конкретного проекта, могут быть СП 60.13330 по отоплению и внутреннему теплоснабжению, СП 402.1325800 по системам газопотребления жилых зданий, а также профильные требования по пожарной безопасности и правила устройства соответствующих инженерных систем. Конкретный перечень и редакции определяются проектировщиком для объекта и даты проектирования.

Проект также учитывает инструкции изготовителей котла, дымоходной системы и автоматики. Если требования производителя и общие условия монтажа затрагивают один узел, проектное решение должно быть согласовано до начала работ.

Сроки и стоимость

Срок разработки зависит от готовности планов дома, полноты исходных данных, сложности схемы, числа контуров, вида топлива и необходимости увязки с архитектурой, электрикой, вентиляцией и водоснабжением. Дополнительное обследование или переработка решений после изменения планировки увеличивают объём работ.

Стоимость проектирования формируется с учётом состава документации, глубины расчётов, количества вариантов, требований к согласованию и сопровождению монтажа. В смете важно разделять проектирование, поставку оборудования, монтаж, подключение, пусконаладку и оформление документов, если эти работы входят в предложение.

Для предварительной оценки обычно нужны планы дома, сведения о доступном топливе, отопительных приборах и точках горячей воды, а также адрес или климатический район объекта. Точный расчёт предложения выполняют после изучения исходных данных.

Типичные ошибки

• Расчёт мощности только по площади. Не учитываются утепление, остекление, вентиляция и реальные теплопотери.
• Выбор котла до определения схемы. Не проверяется совместимость с контурами отопления и потребностью в ГВС.
• Игнорирование горячей воды. Нагрузка от водоразбора может изменить мощность и состав оборудования.
• Позднее решение по дымоходу. Для него не остаётся подходящей трассы или места прохода через конструкции.
• Неучтённые требования помещения. Не проверяются габариты, воздухообмен, доступ к сервису и размещение вспомогательных устройств.
• Нет увязки с электрикой. Не определены питание автоматики, насосов и резервных компонентов.
• Чрезмерный запас мощности. Котёл может работать в неудобном режиме, снижая комфорт и эффективность системы.
• Изменение монтажа без обновления схем. Фактическая система перестаёт соответствовать проекту и документации для эксплуатации.

Пример решения

Для двухэтажного частного дома с радиаторами на первом этаже, тёплыми полами на втором и несколькими санузлами проектировщик сначала собирает планы, сведения об утеплении и характеристики окон. Затем рассчитывает теплопотери по помещениям и отдельно оценивает потребность в горячей воде.

На основе результатов сравниваются варианты с одним котлом и раздельным приготовлением ГВС либо с другой схемой, подходящей для доступного топлива и режима проживания. После выбора концепции проектируются контуры отопления, насосно-смесительные узлы при необходимости, бойлер, дымоход, вентиляция и автоматика. Конкретная мощность, оборудование и компоновка определяются только после расчётов и проверки условий объекта.
