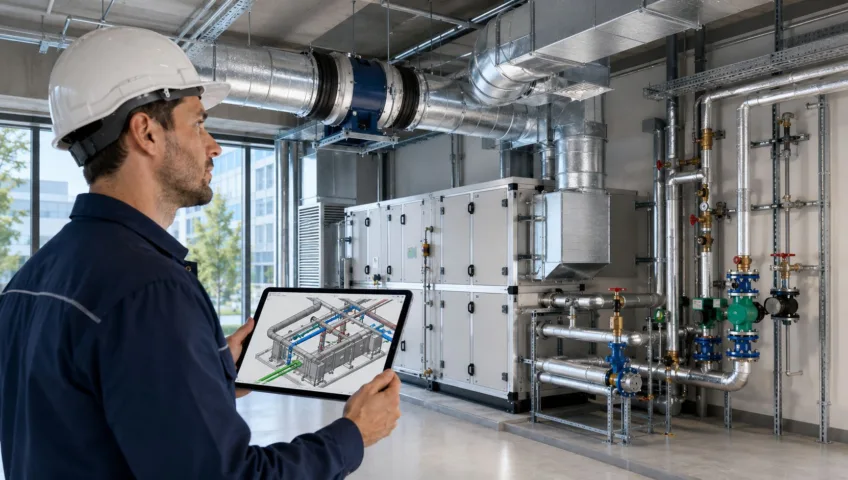

Проектирование отопления и вентиляции нужно выполнять совместно: вентиляция удаляет воздух и подаёт наружный, а отопление компенсирует теплопотери здания и нагрузку на нагрев притока. Единый расчёт помогает не учитывать одну и ту же нагрузку дважды, правильно распределить мощность между радиаторами, тёплыми полами, воздушным отоплением и калориферами, а также согласовать трубопроводы, воздуховоды, автоматику и источник тепла.
Что решает эта задача

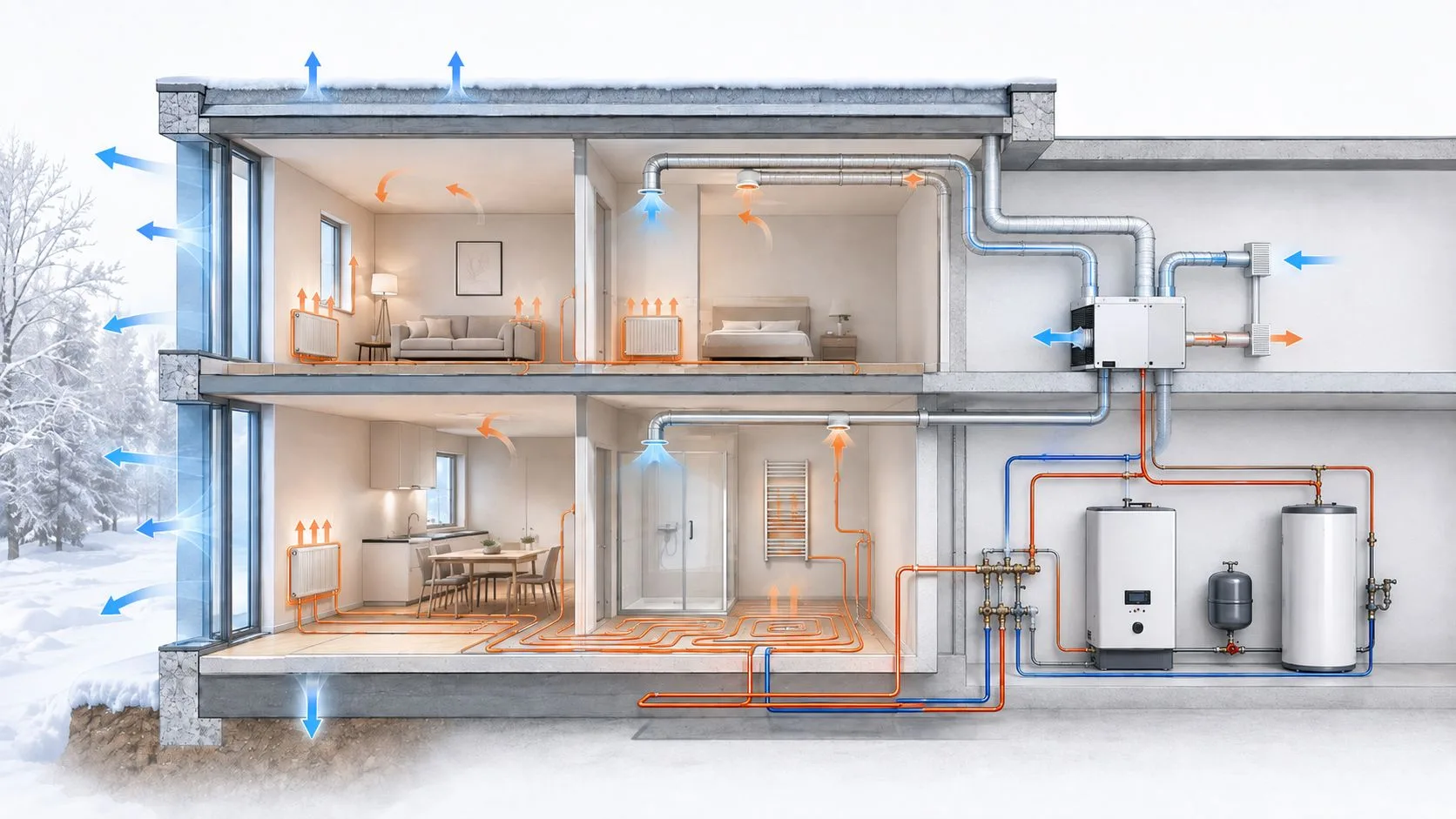

Отопление и вентиляция работают с общим тепловым балансом здания. Через стены, окна, кровлю и пол уходит тепло, а вместе с удаляемым воздухом помещение теряет ещё одну часть энергии. Приточный воздух в холодный период необходимо нагреть до параметров, предусмотренных проектом. При этом тепло от людей, освещения, оборудования и солнечного излучения может частично изменять нагрузку в отдельных зонах.
| Инженерная задача | Отопление | Вентиляция | Что требуется увязать |
|---|---|---|---|
| Компенсация теплопотерь | Покрывает потери через ограждения и связанные нагрузки помещений | Создаёт нагрузку на нагрев наружного приточного воздуха | Распределение мощности без пропусков и двойного учёта |
| Температура по зонам | Регулирует теплоотдачу отопительных приборов или контуров | Подаёт воздух с расчётными параметрами и распределяет его по помещениям | Датчики, уставки и взаимное влияние систем |
| Воздушный баланс | Учитывает влияние инфильтрации и холодных поверхностей | Формирует приток, вытяжку и перетоки между зонами | Давление в помещениях, двери, тамбуры и технологические процессы |
| Источник тепла | Использует тепловую мощность для приборов и контуров | Может требовать тепло для нагревателя приточной установки | Общая нагрузка, температурный график и приоритеты потребителей |
| Автоматика | Управляет контурами, насосами, клапанами и температурой | Управляет установками, нагревателями, заслонками и режимами | Единая логика, блокировки, аварийные сигналы и диспетчеризация |
Комплексное проектирование инженерных систем позволяет согласовать отопление и вентиляцию с кондиционированием, водоснабжением, электроснабжением, автоматикой и архитектурными решениями ещё до монтажа.
Практический смысл: заказчик получает не два изолированных комплекта чертежей, а совместимое решение с понятной мощностью, трассами, подключениями и алгоритмами работы.
Исходные данные
Расчёт начинается с архитектуры и режима использования здания. Площадь сама по себе не определяет ни мощность отопления, ни воздухообмен. Нужны характеристики ограждений, назначение помещений, количество людей, график работы, наружные расчётные условия, внутренние тепловыделения и требования к микроклимату.
Если одновременно выполняется проектирование отопления и водоснабжения, заранее разделяют хозяйственные и теплотехнические нагрузки, согласуют вводы, помещения оборудования, трассы и требования к качеству воды. При проектировании отопления, кондиционирования и вентиляции дополнительно формируют общий баланс тепла и холода по сезонам и режимам.
Важно: изменение фасадов, остекления, планировки, назначения помещений или расхода воздуха может повлиять на тепловую нагрузку. Актуальные изменения передают всем смежным проектировщикам до заказа оборудования.
Расчёты и подбор оборудования
Сначала определяют тепловые потери помещений и нагрузку, связанную с вентиляцией. Затем проверяют тепловой баланс по зонам, выбирают способ отопления и параметры теплоносителя. Для вентиляции рассчитывают расходы воздуха и сопротивление сети, а для водяного отопления и нагревателей выполняют гидравлический расчёт контуров.
Теплотехнический расчёт
Учитывает ограждения, наружные условия, ориентацию, инфильтрацию и режим помещений.
Воздушный баланс
Определяет приток, вытяжку, перетоки и режимы работы вентиляционных систем.
Нагрев притока
Связывает расход наружного воздуха, его расчётные параметры и возможности источника тепла.
Гидравлика
Определяет расходы теплоносителя, сопротивления ветвей, настройки и рабочие точки насосов.
Подбор оборудования
Включает отопительные приборы, теплообменники, насосы, клапаны, установки и устройства управления.
Автоматика
Согласует погодозависимое регулирование, режимы вентиляции, защиту нагревателя и диспетчеризацию.
Рекуперация может уменьшать нагрузку на нагрев приточного воздуха, но её фактический вклад оценивают для расчётных режимов и выбранного оборудования. Она не отменяет проверку общей мощности источника тепла, работу при частичной нагрузке и предусмотренные защитные алгоритмы.

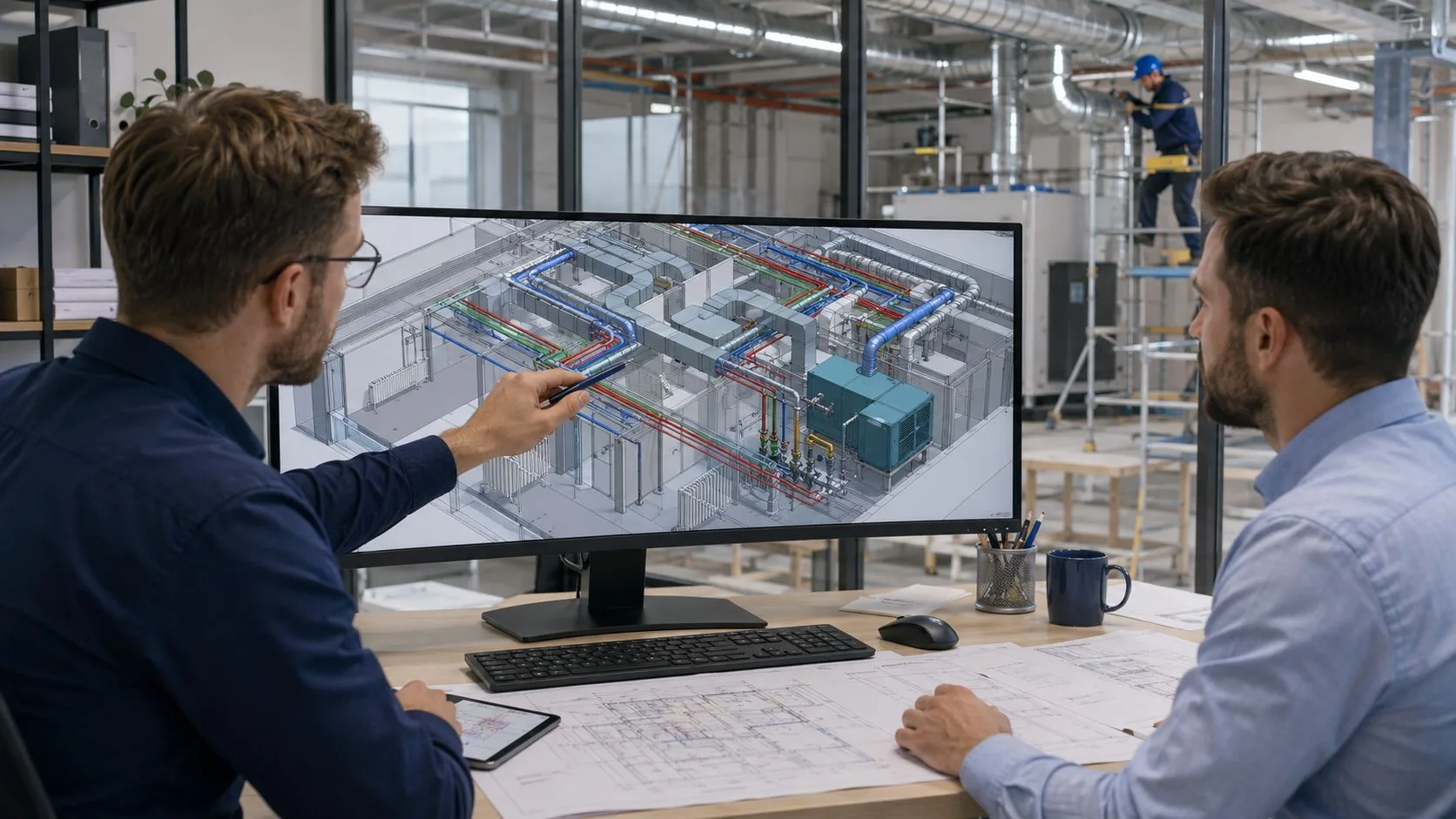

Проектирование систем отопления и вентиляции также требует пространственной координации. Воздуховоды, трубопроводы, клапаны, приборы, потолки и конструкции должны размещаться без конфликтов и оставаться доступными для монтажа и обслуживания.
Результат расчётов: мощности и расходы не рассматриваются по отдельности. Они формируют единую модель работы здания для расчётных сезонов, суточных графиков и частичных нагрузок.
Этапы проектирования
1
Постановка задачиФиксируют назначение объекта, параметры микроклимата, состав систем и границы проекта.
2
Сбор данныхПолучают планы, характеристики ограждений, режимы, тепловыделения и технические условия.
3
КонцепцияВыбирают принципы отопления и вентиляции, источники ресурсов и размещение оборудования.
4
Совместные расчётыФормируют тепловой и воздушный баланс, выполняют аэродинамику и гидравлику.
5
Рабочая документацияРазрабатывают планы, схемы, узлы, спецификации, задания и алгоритмы управления.
6
СопровождениеСогласуют вопросы площадки, замены оборудования и отражение изменений в документации.
Если проектирование и монтаж систем отопления выполняют разные организации, границы ответственности фиксируют заранее. Монтажная замена насоса, клапана, теплообменника или вентиляционной установки должна оцениваться не только по присоединительным размерам, но и по влиянию на расчётные режимы и автоматику.
Состав документации
Состав комплекта зависит от стадии объекта и требований заказчика. Концепция помогает выбрать направление и оценить ресурсы. Для закупки, монтажа и пусконаладки требуется рабочая документация с однозначными характеристиками, привязками и заданиями смежным разделам.
| Раздел | Что может входить | Как используется |
|---|---|---|
| Общие данные | Основания, расчётные условия, характеристики систем и требования к работам | Фиксируют принятые решения и границы проекта |
| Расчёты | Тепловой баланс, воздухообмен, аэродинамика, гидравлика и мощности | Обосновывают оборудование и рабочие режимы |
| Планы и разрезы | Приборы, трубопроводы, воздуховоды, установки, отметки и проходки | Определяют размещение и монтажные привязки |
| Принципиальные схемы | Контуры, насосы, клапаны, установки, датчики и взаимосвязи | Показывают логику работы и подключения |
| Узлы | Подключение оборудования, крепления, обвязка и сервисные зоны | Уменьшают число решений на монтажной площадке |
| Спецификация | Оборудование, арматура, воздуховоды, трубы, изоляция и автоматика | Используется для закупки и проверки комплектности |
| Задания смежникам | Электропитание, конструкции, вода, канализация и диспетчеризация | Позволяют подготовить объект к реализации проекта |
При реализации проекта комплект дополняют исполнительной документацией в объёме договора и требований объекта. В ней отражают фактические трассы, установленное оборудование, настройки и согласованные изменения.
Нормативные требования
Базовые требования к отоплению, вентиляции и кондиционированию содержит СП 60.13330.2020. Теплотехнические характеристики ограждений рассматриваются с учётом действующих требований по тепловой защите зданий. Для монтажа, пожарной безопасности, санитарных параметров, шума, энергоэффективности и отдельных типов объектов применяются дополнительные документы.
Нормативный перечень формируют для конкретного объекта, назначения помещений, стадии документации и выбранного решения. Перед выпуском проекта проверяют область применения документов и редакции, действующие на дату проектирования.
Особое внимание: расчётные параметры наружного и внутреннего воздуха, требования к ограждениям, пожарные режимы вентиляции, размещение оборудования и алгоритмы автоматизации должны быть согласованы между разделами.
Сроки и стоимость
Стоимость зависит от площади и назначения здания, количества зон, состава систем, сложности источника тепла, требований к вентиляции, стадии документации и объёма координации. Проект с типовыми помещениями и понятными исходными данными оценивается иначе, чем реконструкция действующего объекта с существующими сетями.
Полнота исходных данных
Изменения архитектуры и режимов приводят к повторным расчётам и корректировке смежных разделов.
Количество вариантов
Сравнение источников тепла, схем вентиляции и способов регулирования увеличивает объём работы.
Состав документации
Концепция, проектная стадия и полный рабочий комплект отличаются глубиной и назначением.
Сопровождение реализации
Обследование, координационные совещания, авторское сопровождение и корректировки учитываются отдельно.
Предварительную оценку готовят после изучения планов и задачи. Точную стоимость определяют после согласования состава документации, исходных данных и границ ответственности. Если требуется отопление, проектирование и монтаж, в смете отдельно показывают проектные работы, оборудование, материалы, монтаж, пусконаладку и дополнительные строительные работы.
Типичные ошибки
- Нагрузка вентиляции не включена в источник тепла. Мощности хватает на приборы, но не на нагрев приточного воздуха.
- Одна нагрузка учтена дважды. Отопление и вентиляция проектируются независимо и получают избыточную суммарную мощность.
- Не согласованы температурные графики. Нагреватель вентиляции и отопительные контуры требуют разных режимов, которые источник не обеспечивает одновременно.
- Приточные струи конфликтуют с приборами. Возникают локальные перегревы, холодные зоны или некорректная работа датчиков.
- Нет совместного алгоритма управления. Системы одновременно нагревают и охлаждают помещение либо реагируют на разные датчики без приоритетов.
- Не учтены перетоки и разрежение. Меняются инфильтрация, теплопотери и работа дверей.
- Трассы пересекаются. Воздуховоды, трубопроводы и кабельные лотки занимают одно пространство.
- Оборудование недоступно. После отделки невозможно обслужить клапаны, фильтры, насосы и соединения.
- Замены согласуются только по цене. Не проверяется влияние на мощность, сопротивление, автоматику и монтажные размеры.
Пример решения

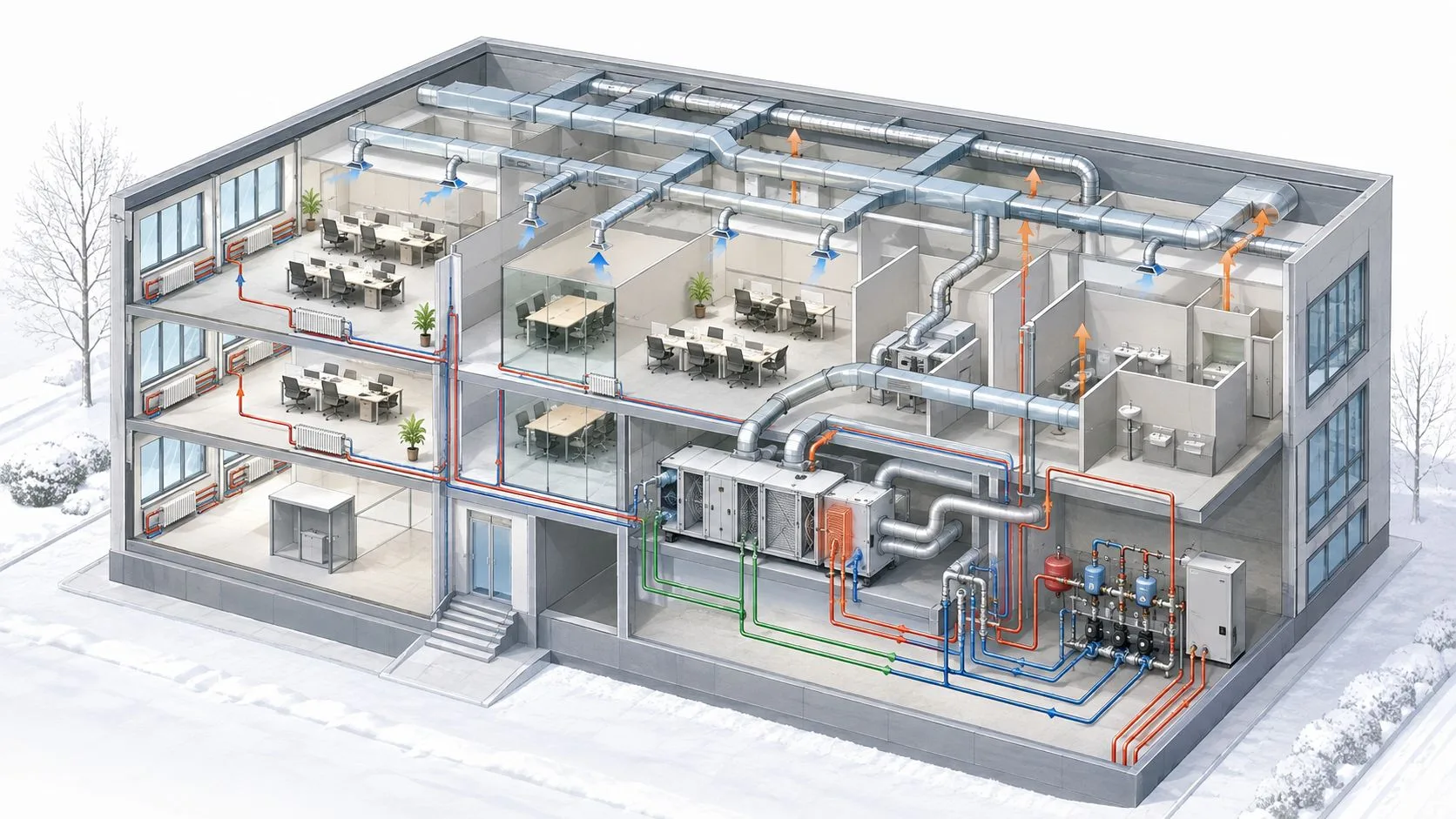

Рассмотрим условное административное здание с кабинетами, переговорными и общей рабочей зоной. В здании предусмотрены водяное отопление и механическая приточно-вытяжная вентиляция. Источник тепла должен обеспечивать отопительные контуры и нагрев приточного воздуха.
| Шаг | Проектное действие | Результат увязки |
|---|---|---|
| Тепловой баланс | Рассчитывают помещения и отдельно определяют нагрузку нагрева притока | Общая мощность источника сформирована без пропусков и двойного учёта |
| Зонирование | Сопоставляют графики занятости, отопительные контуры и зоны вентиляции | Системы могут снижать нагрузку в неиспользуемых помещениях |
| Гидравлика | Разделяют потребителей, подбирают насосы, клапаны и регулирование | Контуры получают требуемые расходы в расчётных режимах |
| Координация | Совмещают воздуховоды, трубы, потолки, светильники и сервисные зоны | Проект можно реализовать без переноса оборудования на площадке |
| Автоматика | Задают режимы, приоритеты, защиту нагревателя и диспетчеризацию | Отопление и вентиляция реагируют согласованно |
Конкретная схема, мощности и параметры оборудования определяются по исходным данным объекта. Этот пример показывает последовательность координации, а не заменяет инженерный расчёт.
FAQ
Почему отопление и вентиляцию нельзя рассчитывать полностью отдельно?
Вентиляция влияет на тепловой баланс, а нагрев приточного воздуха использует источник тепла. Раздельная работа без общего баланса может привести к нехватке или избытку мощности.
Что проектируют сначала: отопление или вентиляцию?
Исходные данные и концепцию формируют совместно. Расчёты развиваются параллельно: уточнение воздухообмена влияет на тепловую нагрузку, а параметры источника тепла ограничивают возможные решения.
Нужно ли учитывать рекуперацию в расчёте отопления?
Да, если она предусмотрена системой, но её вклад оценивают по расчётным режимам и характеристикам выбранного оборудования. Нельзя просто вычесть паспортную эффективность из всей нагрузки.
Можно ли добавить кондиционирование позднее?
Можно, но лучше заранее предусмотреть места оборудования, трассы, дренаж, электрическую мощность и логику управления. Проектирование кондиционирования, вентиляции и отопления на одной стадии снижает риск конфликтов.
Что делать, если источник тепла уже существует?
Нужно проверить доступную мощность, температурные режимы, состояние оборудования и возможность подключения новых потребителей. Паспортной мощности без обследования недостаточно.
Можно ли заказать только проект без монтажа?
Да. В этом случае заранее согласуют состав рабочей документации, требования к спецификации и порядок ответов на вопросы монтажной организации.
Когда можно определить точную стоимость?
После изучения планов, состава систем, параметров источника тепла, требуемой стадии и объёма координации. До этого можно подготовить предварительный ориентир.

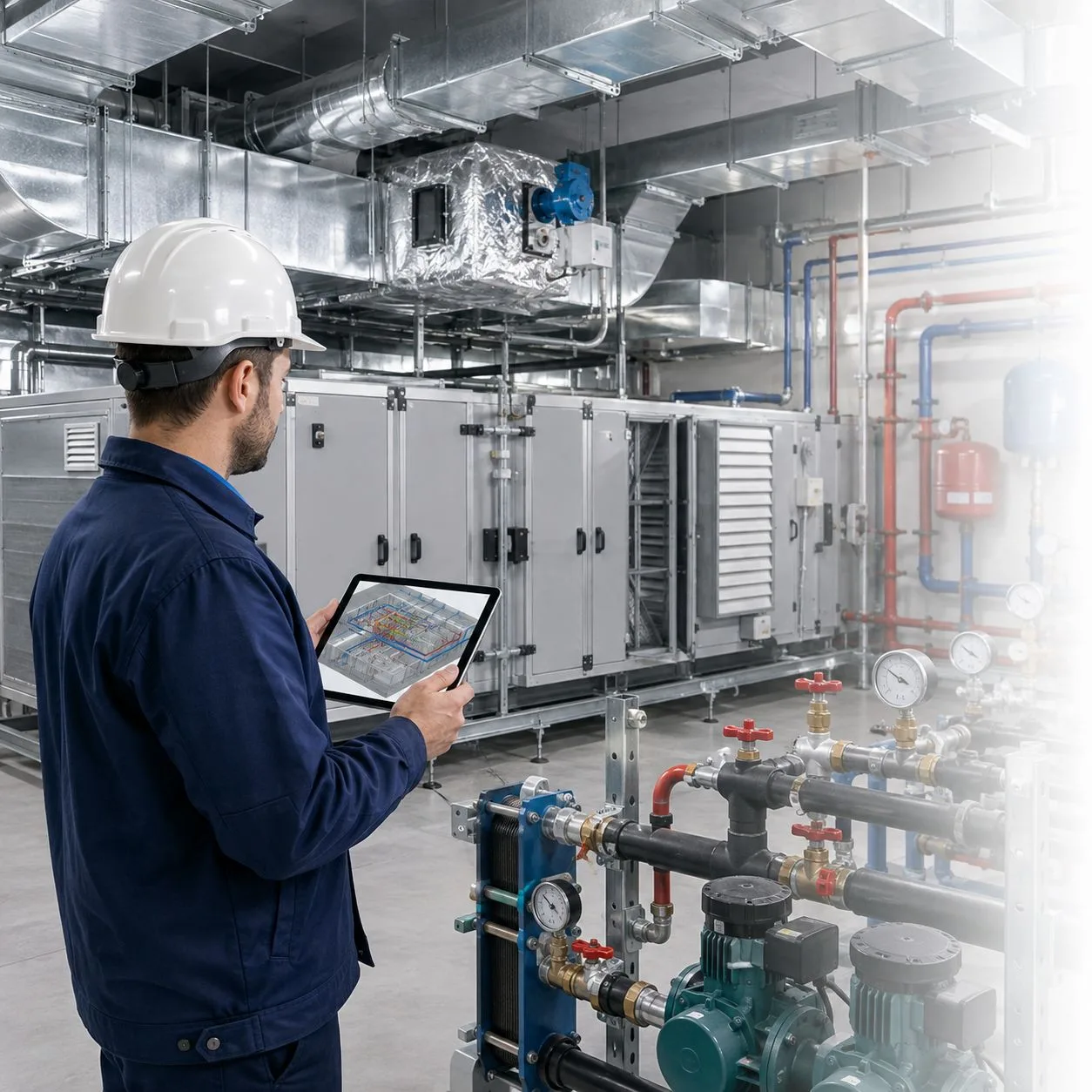

Нужно увязать отопление и вентиляцию?
