Промышленное увлажнение воздуха нужно там, где сухой воздух портит продукт или процесс: бумага и картон коробятся, древесина трескается, на упаковочных линиях и в электронике копится статическое электричество, а сырьё теряет влагу при хранении. Увлажнитель подбирают по количеству влаги в кг/ч, которое нужно подать при самом сухом наружном воздухе, а не по площади цеха. Затем выбирают технологию — паровую, распылительную или испарительную — и проектируют водоподготовку, датчики и блокировки, без которых увлажнение превращается в конденсат на воздуховодах и продукции.
Для каких производственных процессов требуется увлажнение
Слишком сухой воздух может влиять на свойства сырья и продукции, вызывать накопление статического электричества, ухудшать условия хранения и нарушать отдельные технологические операции. В других процессах важно не столько значение относительной влажности само по себе, сколько стабильность температуры и влагосодержания в конкретной зоне. Поэтому сначала формулируют технологическую задачу, а уже затем выбирают оборудование.

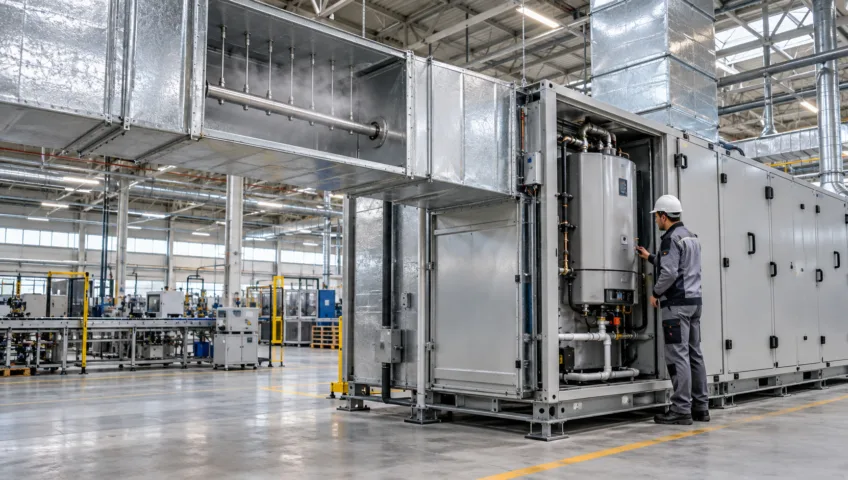

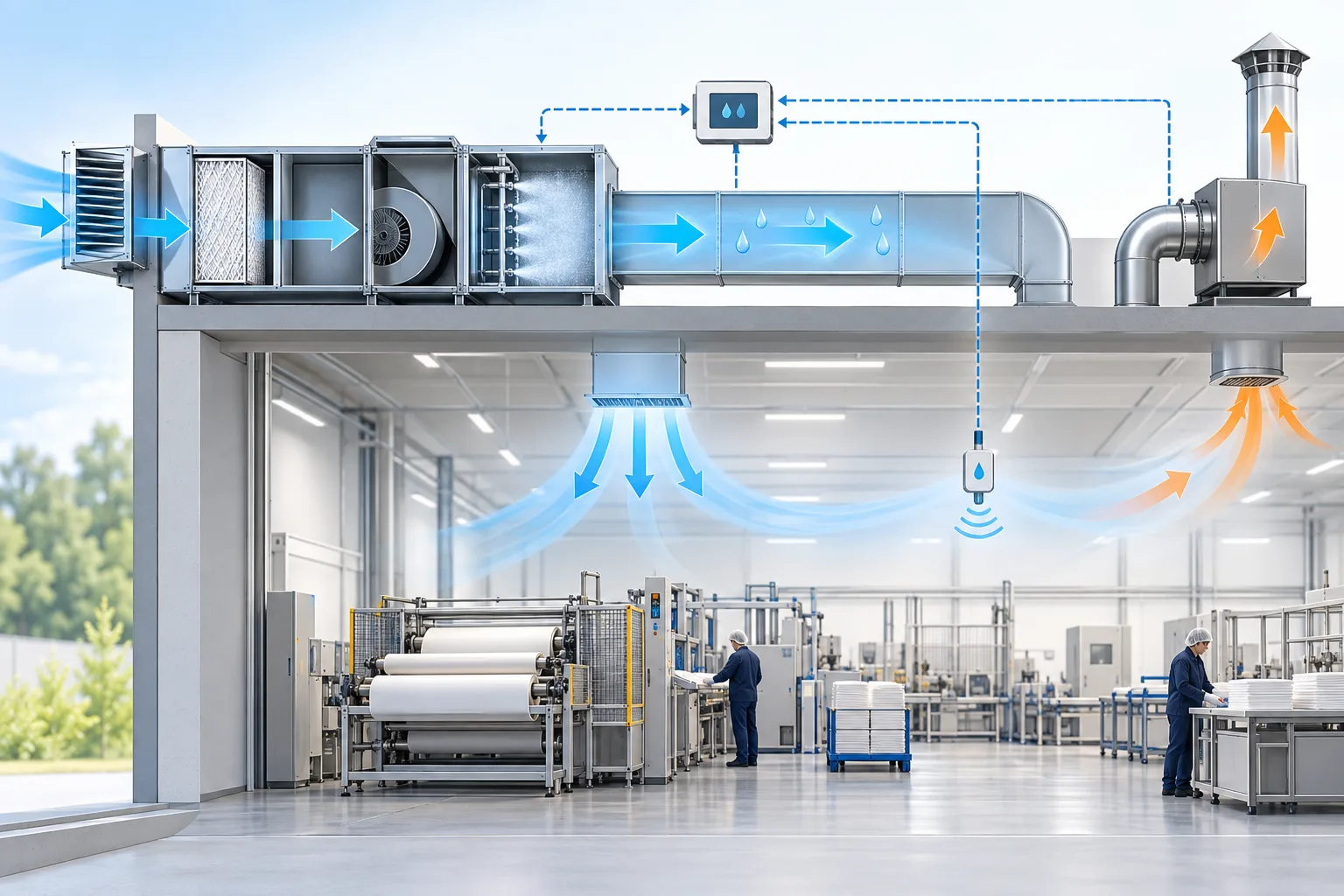

Промышленные системы увлажнения воздуха могут работать как часть приточной установки, обслуживать отдельную зону или поддерживать режим помещения в комплексе с вентиляцией и автоматикой. Увлажнение не заменяет воздухообмен: наружный воздух, инфильтрация и вытяжка влияют на баланс влаги, а неучтённые источники влаги могут изменить результат расчёта.
Что измерить в цехе и какие данные о воде собрать

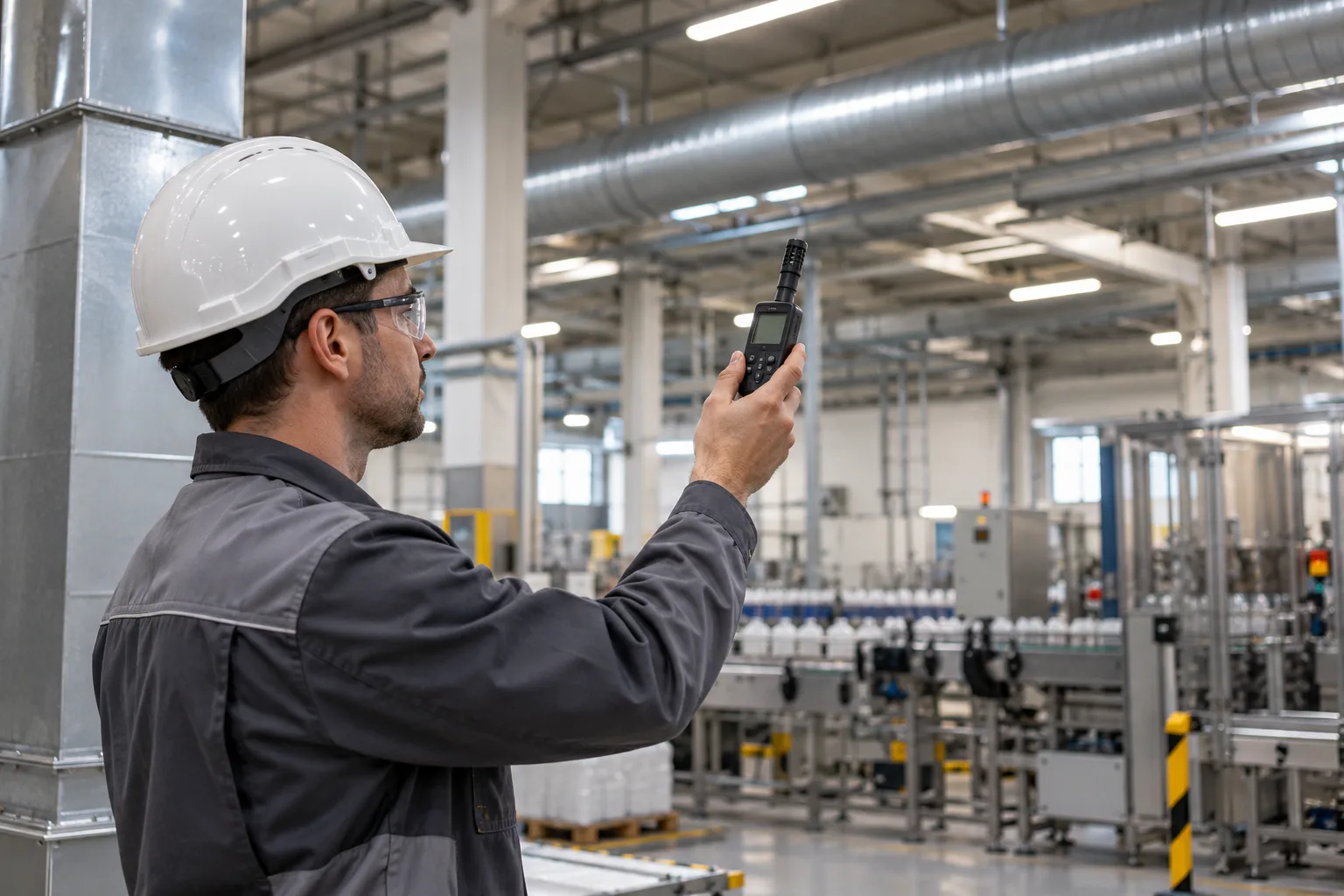

Для расчёта собирают сведения о помещении, оборудовании, технологическом процессе и действующих системах. Одного разового показания переносного гигрометра недостаточно: важно знать, как температура и влажность меняются по зонам, сменам, сезонам и режимам производства.
Помещение и режим
- планы, высоты, зонирование и расположение рабочих мест;
- график работы, сменность и сезонные изменения;
- схема приточной и вытяжной вентиляции, параметры наружного воздуха;
- температурные режимы, тепловыделения и открывание ворот.
Технология и вода
- требуемые параметры воздуха и документ, где они заданы;
- источники влаги, режимы процесса и требования к продукции;
- доступные вода, электроснабжение, тепло или пар;
- условия обслуживания, водоотведения и ограничения по аэрозолю.
Полезны технологическое задание, журналы измерений, паспорта оборудования, схема автоматизации, сведения о водоподготовке и данные о санитарных ограничениях. Инженерное обследование помогает проверить, равномерно ли распределяется воздух, нет ли зон застоя, конденсата или локального переувлажнения.
Как рассчитать подачу влаги и выбрать технологию
Расчёт начинают с определения требуемого количества влаги. Учитывают состояние наружного и внутреннего воздуха, расход притока, утечки и инфильтрацию, влагу от людей и процесса, вытяжку, график производства и потери при распределении. Для оценки состояния воздуха используют одновременно температуру и влажность: одинаковая относительная влажность при разной температуре соответствует разному количеству водяного пара.

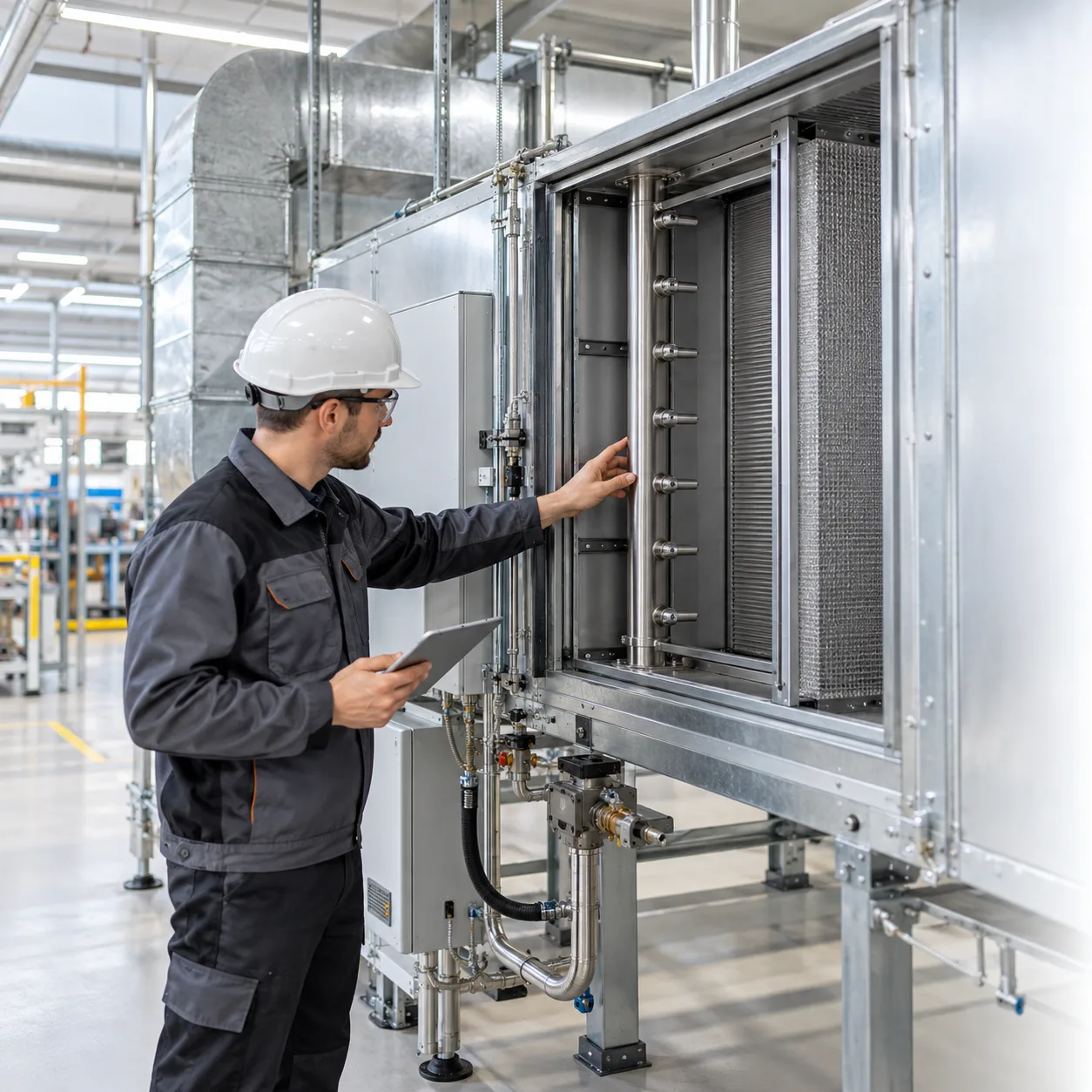

| Технология | Как увлажняет | Что учитывать при проектировании |
|---|---|---|
| Паровая | В поток воздуха дозируется пар, образованный отдельным или встроенным парогенератором. | Источник пара, энергоресурсы, качество воды, длину участка для смешения, защиту от конденсации и совместимость с вентиляционной установкой. |
| Адиабатическая распылительная | Мелкие капли испаряются в воздушном потоке; процесс может сопровождаться охлаждением воздуха. | Водоподготовку, санитарный контроль, размер капель, условия полного испарения, риск уноса влаги и совместимость с режимом помещения. |
| Поверхностная испарительная | Воздух проходит через увлажнённую поверхность или специальный материал и принимает влагу при контакте. | Состояние и обслуживание материала, качество воды, перепад давления, дренаж и требования к очистке. |

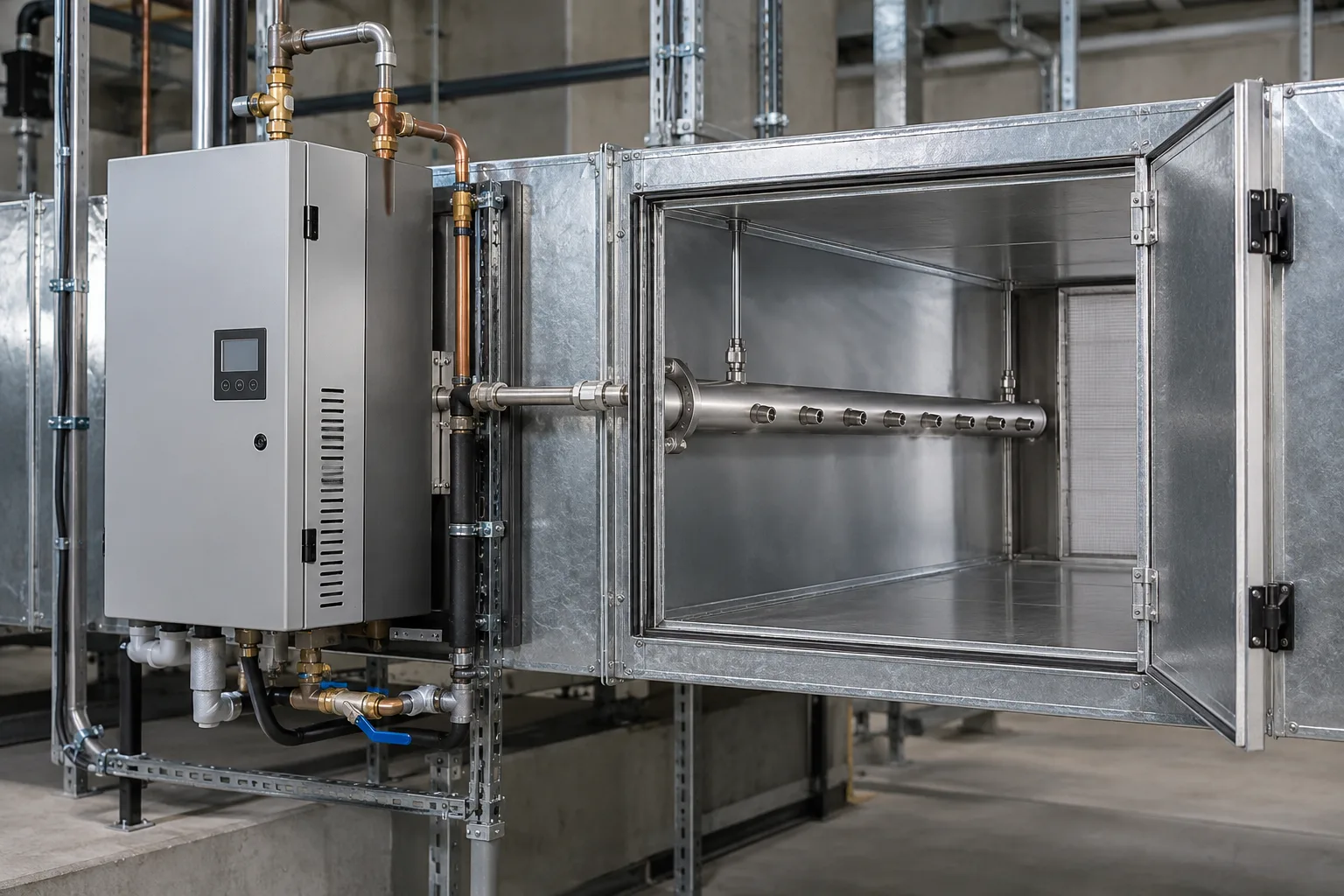

Паровой распределитель подбирают с проверкой участка полного поглощения пара до фильтра, поворота или другой поверхности по данным изготовителя. Для распылительной установки проверяют испарение капель, унос воды и допустимость аэрозоля в конкретной технологической зоне. Рабочий датчик влажности размещают в представительной зоне, а ограничительный датчик после увлажнителя защищает тракт от переувлажнения. Контроль расхода воздуха и готовности вентилятора включают в разрешение работы.
Водоподготовка и обслуживание: что включить в задание
Воду выбирают по требованиям конкретного увлажнителя: одна и та же обработка подходит не всем парогенераторам и форсункам. Электродному парогенератору нужен согласованный изготовителем диапазон электропроводности, а распылительная система может требовать деминерализации и отдельной санитарной обработки. Требование «поставить обратный осмос в любом случае» без проверки модели необоснованно.
- Получите анализ исходной воды и требования изготовителя по электропроводности, жёсткости, загрязнениям и обслуживанию.
- Покажите на схеме фильтры, водоподготовку, точки отбора проб, слив и доступ к форсункам или испарительной кассете.
- Определите порядок опорожнения и очистки участков, где вода может застаиваться, и ответственного за санитарный регламент.
- Запросите протокол пусконаладки, журнал контрольных измерений и инструкцию очистки с перечнем расходных материалов.
При расчёте различают массу поданной воды и массу испарившейся влаги: неиспарившаяся вода не повышает полезную производительность, а создаёт унос и намокание. Для адиабатического процесса проверяют падение температуры и доступное тепло на испарение. Для общеобменной части применимость рассматривают по СП 60.13330.2020, для рабочей зоны — по ГОСТ 12.1.005-88 и СанПиН 1.2.3685-21; режим продукции задаёт её технологический регламент.
От баланса влаги до автоматизации увлажнителя
На действующем производстве проект дополнительно увязывают с графиком остановок, ограничениями по монтажу и доступом к обслуживаемым узлам. Если влажность критична для процесса, предусматривают способ регистрации фактических параметров и реакции системы на отклонения.
Что входит в проект увлажнения и таблицу блокировок
В зависимости от стадии и задания комплект может включать пояснительную записку, расчёт влажностного режима и нагрузок, принципиальную схему, планы размещения оборудования, трассы воздуховодов и трубопроводов, спецификацию, схему автоматизации и требования к подключению. Для строительства дополнительно нужны решения по опорам, проходкам, дренажу и сопряжению с существующими системами.
В проекте автоматики должны быть схема подключения датчиков, перечень входов и выходов контроллера, таблица уставок и матрица блокировок. В ней указывают действие при остановке вентилятора, превышении ограничительной влажности, отказе датчика, отсутствии воды и аварии водоподготовки. Подключения увлажнителя — электропитание, водопровод, дренаж и место в вентиляционном тракте — удобнее закладывать в общий проект. Если его нет, заказывают проектирование инженерных систем, чтобы у каждого подключения был исполнитель.
Технологическое задание, гигиена воды и воздух рабочей зоны
Параметры воздуха для людей и для продукта задают разные документы, поэтому в техническом задании их записывают отдельно. Для рабочей зоны исходят из требований охраны труда, для продукта — из технологического регламента. Затем проверяют применимые санитарные, строительные, пожарные и отраслевые требования в действующей редакции.
СП 60.13330.2020 содержит требования к системам отопления, вентиляции и кондиционирования для указанной в документе области применения, но не является универсальным технологическим заданием для всех производств. ГОСТ 12.1.005-88 относится к санитарно-гигиеническим требованиям к воздуху рабочей зоны. Его область применения и соотношение с отраслевыми требованиями оценивают по конкретному процессу.
Что влияет на бюджет и внедрение увлажнения
На стоимость влияют требуемая производительность по влаге, число зон, выбор технологии, необходимость водоподготовки, доступность пара и электроэнергии, интеграция с вентиляцией, автоматикой и диспетчеризацией. Срок проектирования зависит от полноты технологического задания, обследования и согласования смежных разделов. Монтаж может потребовать остановки или поэтапной модернизации производства.
Для предварительной оценки подготовьте план помещений, описание процесса, заданные параметры воздуха, данные о вентиляции и доступных энергоресурсах. Если точное задание ещё не сформулировано, начните с консультации и сбора исходных данных. Цену оборудования и работ определяют после расчёта, выбора схемы и проверки условий монтажа.
Ошибки водоподготовки, датчиков и распределения влаги
До поставки увлажнителя получите требования к воде, размещению датчиков и обслуживанию: неподходящая вода или локально переувлажнённая зона могут нарушить работу технологии.
- назначать одинаковую влажность для разных зон, не учитывая технологию и продукт;
- выбирать увлажнитель только по площади, без баланса влаги и расхода воздуха;
- не учитывать, что адиабатическое увлажнение может менять температуру воздуха;
- не предусматривать водоподготовку, дренаж, санитарное обслуживание и защиту от капель;
- размещать датчик рядом с форсункой или в зоне, не отражающей условия процесса;
- игнорировать вытяжку, открывание ворот и сезонный приток влаги с наружным воздухом;
- не связывать автоматику увлажнения с работой вентилятора и защитными блокировками;
- не проверять риск конденсации на воздуховодах, ограждениях, холодных поверхностях и продукции.
Как проверить увлажнение участка упаковки
На участке упаковки продукция меняет свойства при колебаниях микроклимата, а зимой появляются жалобы на сухой воздух. До выбора оборудования инженер собирает данные по сменам, измеряет параметры в нескольких зонах, изучает скорость линии, приточную установку, вытяжку и требования технолога. Затем определяет, связано ли отклонение с недостаточной подачей влаги, чрезмерным воздухообменом или локальным распределением воздуха.
В условном участке упаковки сравнение вариантов оформляют листом подбора: кг/ч подаваемой влаги, параметры входного воздуха, расход вентиляции, качество воды и энергоресурсы. Программу приёмки проводят при согласованной работе линии и приточной установки; журнал фиксирует температуру и влажность в зоне продукции, у датчика регулирования и после увлажнителя. Отдельно проверяют останов подачи влаги при остановке вентилятора и безопасную реакцию на отказ датчика. Успешный тест автоматики и стабильность технологического режима отражают разными строками протокола.
Вопросы о технологиях промышленного увлажнения
Короткие ответы на вопросы, которые задают перед проектированием увлажнения цеха или склада.
Как определить нужную влажность на производстве?
Для продукта её берут из технологического регламента или требований к хранению, для людей — из ГОСТ 12.1.005-88 и СанПиН 1.2.3685-21. Если в регламенте диапазона нет, его определяют вместе с технологом: какие отклонения продукт выдерживает и как долго. Таблицы «комфортной влажности» для офисов здесь не подходят.
Чем паровое увлажнение отличается от адиабатического?
Паровая схема подаёт в поток подготовленный пар. Адиабатическая распыляет воду или обеспечивает испарение с увлажнённой поверхности и может охлаждать воздух. Сравнивают не только оборудование, но и качество воды, энергоресурсы, гигиену и условия монтажа.
Можно ли установить увлажнитель без проекта вентиляции?
Отдельное оборудование возможно, но его нужно увязать с расходом и распределением воздуха, местом установки, защитой от конденсата и управлением. Иначе влага может распределяться неравномерно или оседать на поверхностях.
Обязательно ли использовать водоподготовку?
Почти всегда нужна, но разная. Электродному парогенератору нужна вода с электропроводностью в диапазоне, который указал изготовитель. Распылительным форсункам обычно нужна деминерализованная вода, иначе соли из воды оседают белой пылью на продукции и оборудовании. Вид подготовки определяют по анализу исходной воды и документации конкретной модели.
Как автоматика поддерживает заданный режим?
Контроллер сопоставляет показания датчиков с заданием и управляет подачей влаги. Проект определяет расположение датчиков, допустимый диапазон, блокировки и взаимодействие с вентиляцией.
Какие данные нужны для предварительного расчёта?
Планы и высота помещений, требования к продукту или процессу, режим работы, текущие измерения, схема вентиляции, сведения о воде и энергоресурсах. Если части данных нет, её можно отметить при обращении и определить, что потребуется обследовать.
