Что это и как работает

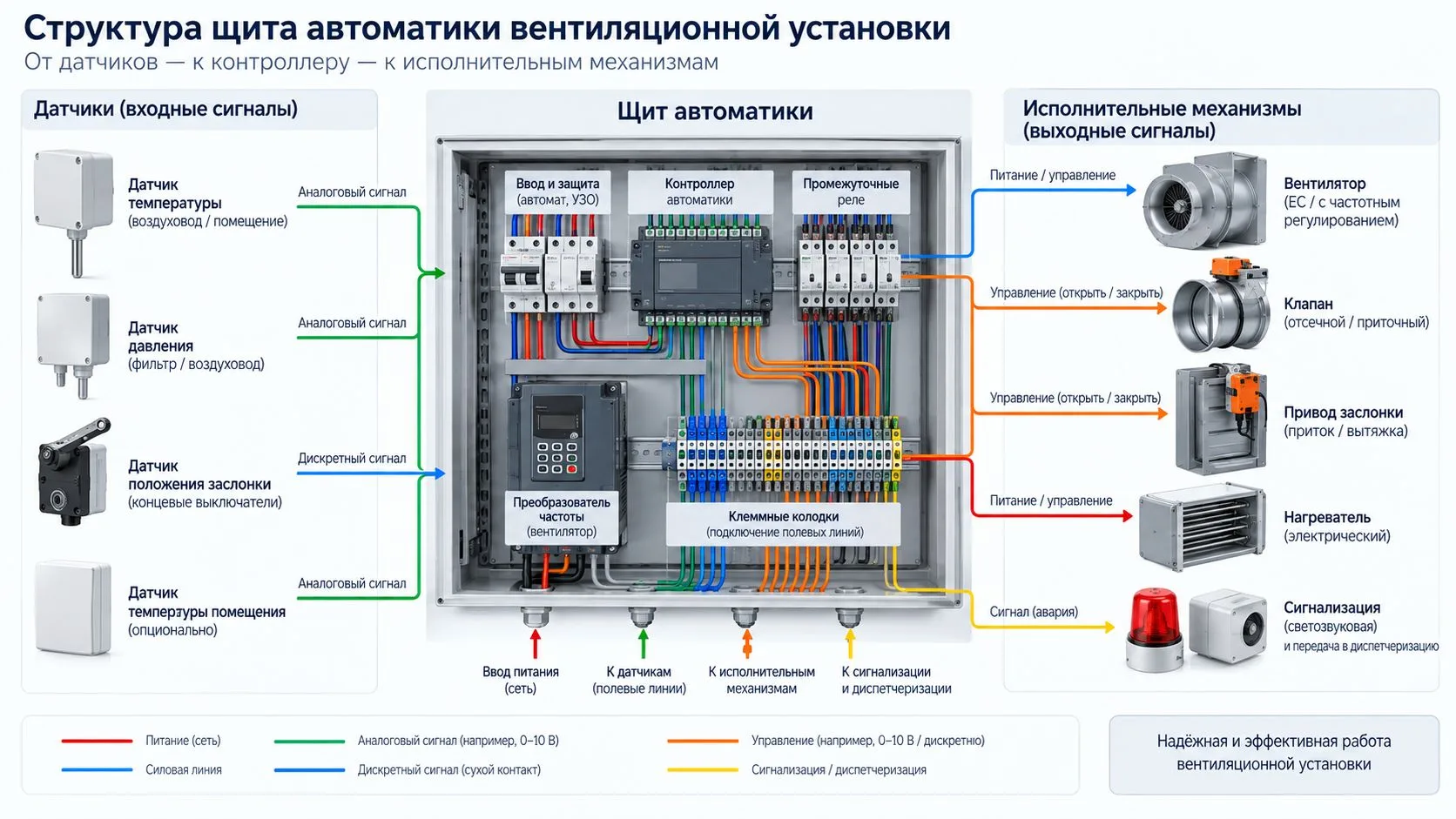

Щит автоматики объединяет силовую коммутацию, защиту, управление и связь с полевыми устройствами. Датчики передают контроллеру температуру, давление, состояние фильтров, положение заслонок и другие параметры. Контроллер сравнивает их с заданными значениями и подаёт команды вентиляторам, насосам, клапанам, приводам и сигнализации.
Сбор информации
Аналоговые, дискретные и цифровые сигналы поступают от датчиков и оборудования.
Выполнение алгоритма
Контроллер учитывает режимы, блокировки, задержки, аварии и команды оператора.
Управление
Команды передаются исполнительным механизмам напрямую, через реле или преобразователи.
Контроль состояния
Информация выводится на панель, диспетчеризацию или удалённый интерфейс.
Щит является частью комплекса, поэтому его разработку нужно согласовывать с проектом технологии и проектированием инженерных систем.
Виды решений
| Решение | Когда применяется | Особенности |
|---|---|---|
| Релейная автоматика | Простые установки с фиксированным алгоритмом | Понятная логика, но ограниченные возможности изменения и диагностики |
| Программируемый контроллер | Системы с несколькими режимами, датчиками и блокировками | Гибкие алгоритмы, журналирование и расширение функций |
| Локальный щит с панелью | Оборудование требует управления рядом с установкой | Визуализация параметров, ручные команды и сообщения об авариях |
| Интеграция с диспетчеризацией | Здание или комплекс управляется централизованно | Необходимы согласованные протоколы, карта данных и права доступа |
Выбор между решениями зависит не от моды на конкретный контроллер, а от сложности алгоритма, требований эксплуатации, доступности запасных частей и необходимости интеграции.
Где применяется
Щиты автоматики используются в приточных и вытяжных установках, системах дымозащиты в пределах предусмотренных решений, холодильных центрах, насосных станциях, тепловых пунктах, котельных, системах водоснабжения и технологическом оборудовании.
- коммерческие и административные здания;
- производственные и складские объекты;
- рестораны, гостиницы и торговые комплексы;
- частные дома с комплексными инженерными системами;
- реконструируемые объекты, где требуется заменить устаревшее управление.
Критерии выбора
При выборе подрядчика оценивают не только цену сборки. Исполнитель должен уметь разработать принципиальные схемы, подобрать компоненты, подготовить алгоритмы, собрать щит, выполнить проверку, программирование и пусконаладку на объекте.
Полный комплект документов
Схемы, спецификация, перечень сигналов, алгоритмы, маркировка и эксплуатационные материалы.
Проверяемая сборка
Осмотр, электрические проверки и функциональное тестирование до отправки на объект.
Сервисопригодность
Понятная компоновка, доступ к аппаратам, резерв клемм и возможность замены компонентов.

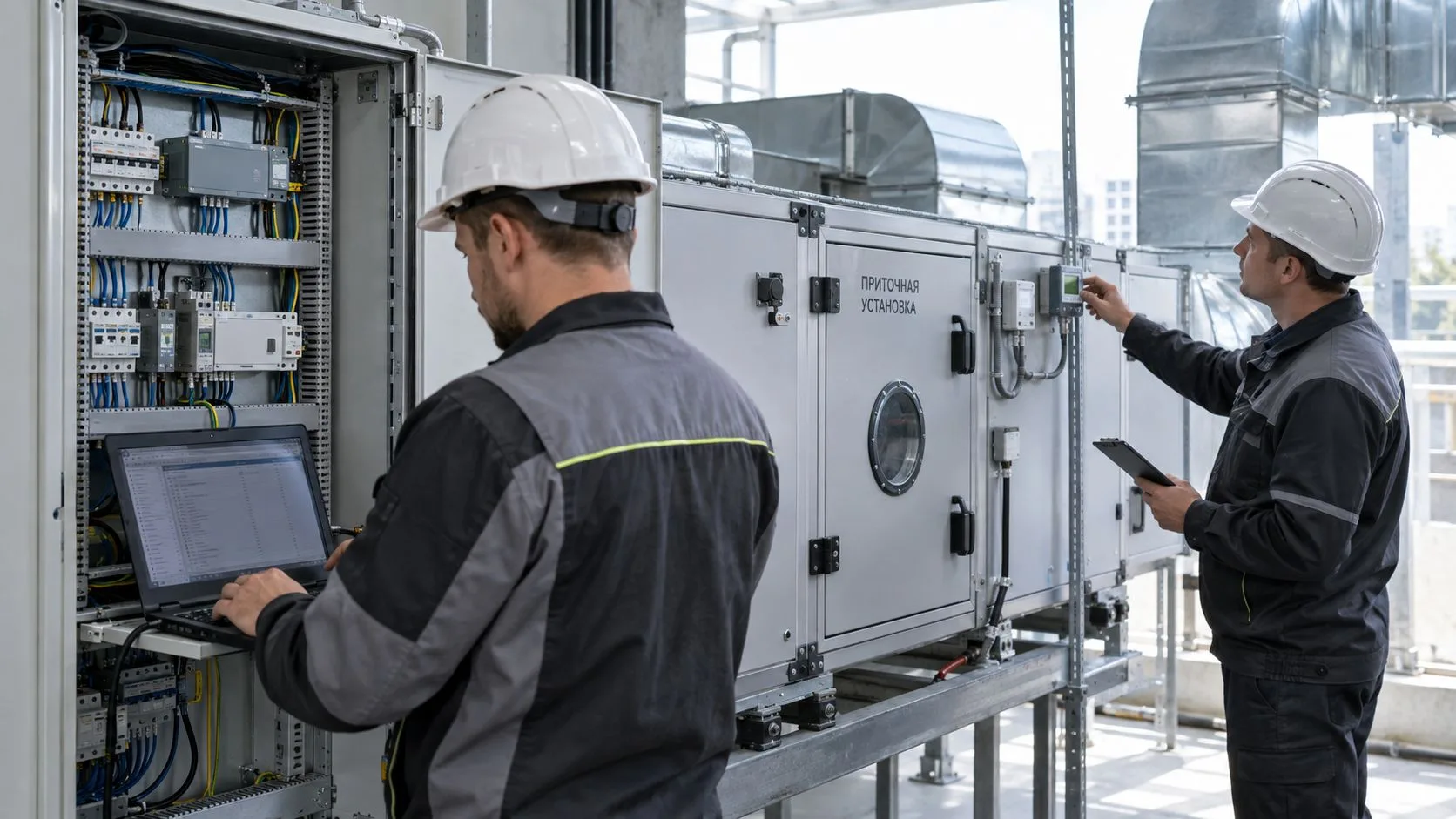

Пусконаладка
Проверка датчиков, исполнительных механизмов, блокировок и аварий на реальной системе.
Также уточняют, передаются ли исходные файлы программы, пароли, резервная копия, инструкция оператора и таблица настроек.
Расчёт основных параметров
Исходными данными служат электрические схемы оборудования, мощности двигателей и нагревателей, типы приводов, напряжения цепей, перечень датчиков, интерфейсы связи, условия размещения и описание режимов работы.
| Что определяют | Что учитывают | Результат |
|---|---|---|
| Ввод и силовые цепи | Мощности, пусковые токи, режимы и защита | Вводной аппарат, коммутация и проводники |
| Вводы и выводы | Все датчики, команды, состояния и резервы | Состав контроллера и модулей |
| Тепловой режим | Потери компонентов и температура среды | Размер шкафа и необходимость вентиляции или обогрева |
| Степень защиты | Пыль, влага, помещение и обслуживание | Исполнение оболочки и вводов |
| Коммуникации | Протоколы, топология и диспетчеризация | Интерфейсы, шлюзы и карта данных |

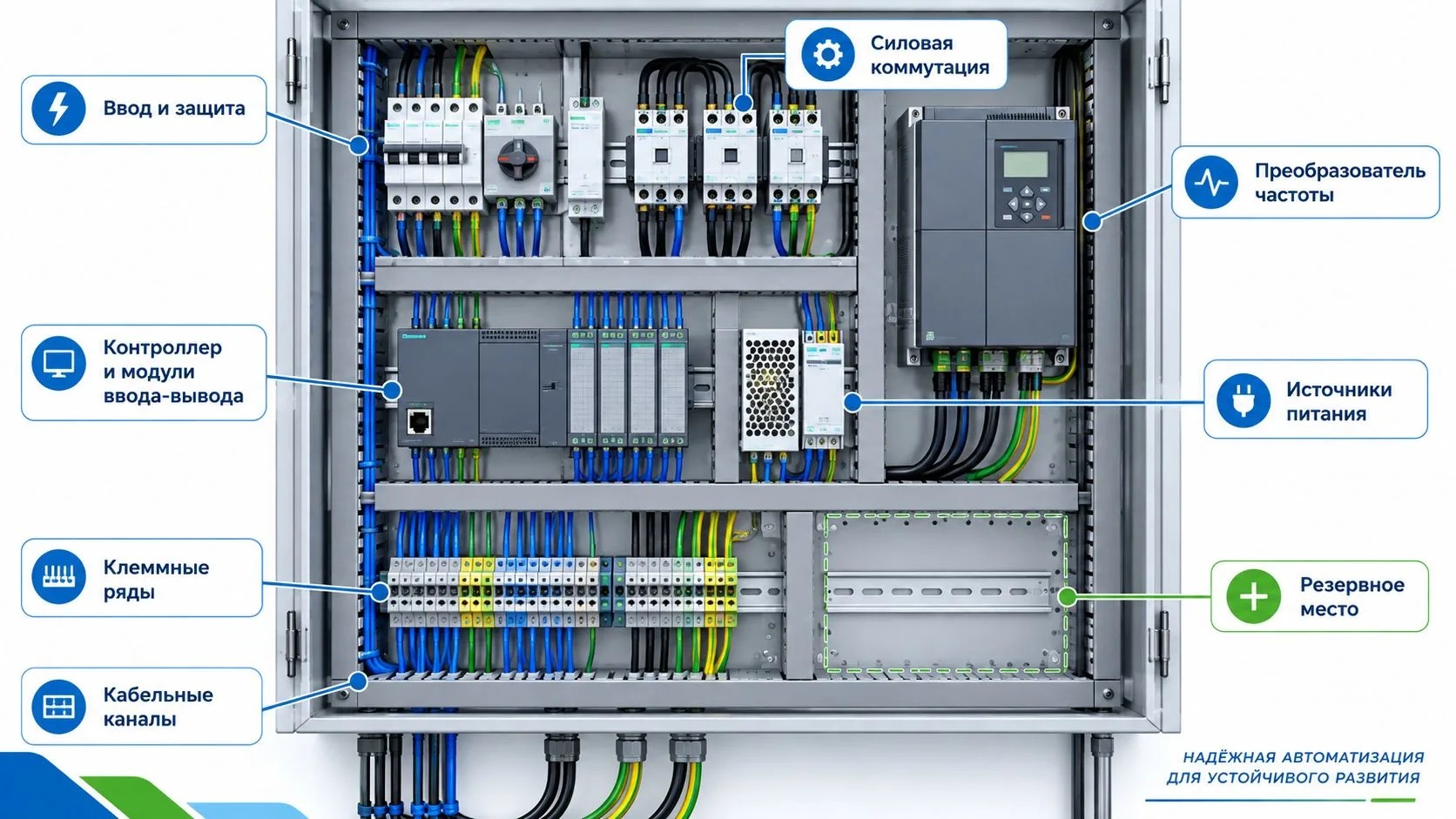

Компоновку выполняют с учётом разделения силовых и сигнальных цепей, радиусов изгиба, доступности клемм, теплоотвода и резервного пространства. После этого разрабатывают схемы и программу.
Типичные ошибки
- Сборка без утверждённого алгоритма. Логику приходится придумывать во время пусконаладки.
- Неполный перечень сигналов. Не хватает входов, выходов или обратной связи от механизмов.
- Нет согласования с силовой частью. Защита, контакторы и преобразователи выбираются несогласованно.
- Смешение цепей. Возникают помехи и трудности диагностики.
- Плотная компоновка без резерва. Перегрев и невозможность дальнейшего расширения.
- Нет проверки аварий. Штатный запуск работает, но блокировки не подтверждены.
- Закрытая программная часть. Заказчик не получает резервную копию и зависит от одного исполнителя.
Стоимость
Стоимость щита автоматики зависит от числа силовых нагрузок и сигналов, мощности оборудования, требуемой оболочки, контроллера, преобразователей частоты, панели оператора, сетевых интерфейсов, сложности программы и объёма пусконаладки.
Корректное коммерческое предложение должно разделять проектирование, комплектующие, сборку, программирование, испытания, доставку и работы на объекте. Без таблицы сигналов и алгоритма предварительная оценка остаётся ориентировочной.
FAQ
Можно ли изготовить щит без готового проекта?
Можно начать с обследования и разработки исходных данных, но перед сборкой необходимо утвердить схемы, состав сигналов и алгоритм.
Всегда ли нужен программируемый контроллер?
Нет. Для простой фиксированной логики может быть достаточно релейного решения. Выбор определяется задачей и требованиями эксплуатации.
Нужен ли преобразователь частоты?
Он применяется, когда требуется регулируемый привод и это допускают двигатель, технология и проектное решение.
Что входит в пусконаладку?
Проверка подключения, датчиков, механизмов, режимов, блокировок, аварий, интерфейса и связи с диспетчеризацией.
Можно ли подключить щит к диспетчеризации?
Да, если заранее согласованы протокол, карта данных, адресация, топология и границы ответственности.
Какие документы должны передать заказчику?
Согласованный комплект схем, спецификацию, алгоритмы, маркировку, инструкции, настройки и резервную копию программы в предусмотренном договором составе.
Что нужно для расчёта стоимости?
Описание системы, перечень оборудования, электрические характеристики, таблица сигналов или хотя бы список функций, место установки и требуемый результат.
