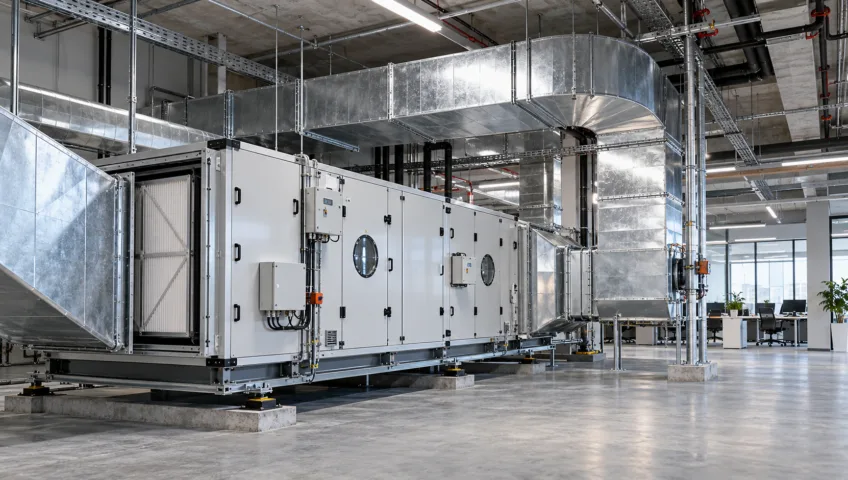

Вентиляция — это система организованного воздухообмена: она подаёт в помещения наружный воздух и удаляет загрязнённый вместе с запахами, лишним теплом и влагой. Естественная вентиляция работает за счёт разницы температур и ветра, механическая — за счёт вентиляторов. Типичная механическая система состоит из воздухозаборной решётки, клапана, фильтра, нагревателя, вентилятора, шумоглушителя, воздуховодов, распределительных решёток и вытяжной ветки с выбросом наружу. Работает ли она, проверяют не по включённому вентилятору, а по измеренным расходам воздуха в каждом помещении, сравнивая их с проектом.
Как организован путь воздуха от притока до удаления

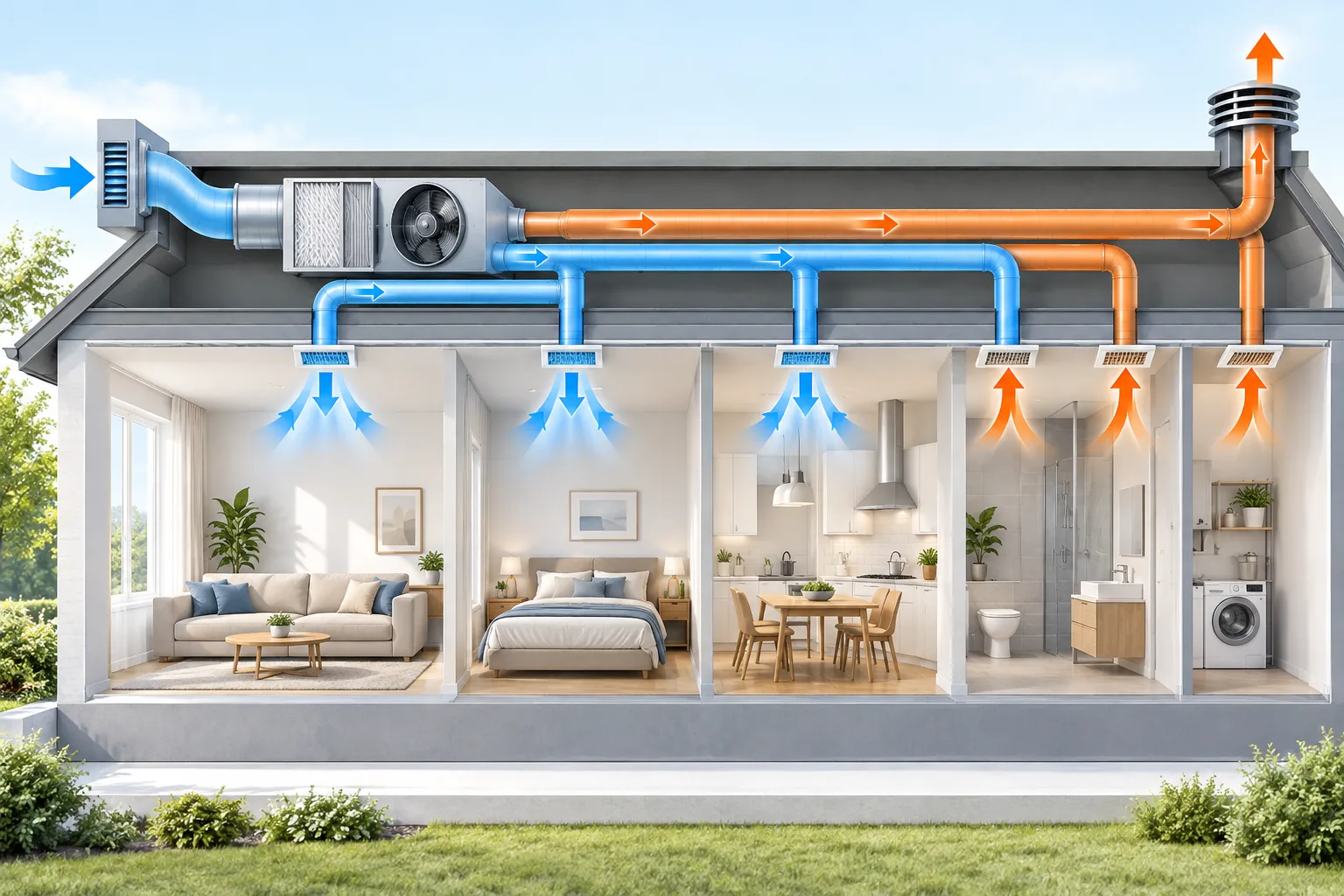

Воздух в здании меняется за счёт притока и удаления. Приточный поток может поступать через естественные проёмы или механическую установку, а удаление происходит через вытяжные каналы, вентиляторы и местные отсосы. Чтобы система работала предсказуемо, проектируют не отдельный вентилятор, а весь путь воздуха: от забора наружного воздуха до точки удаления.

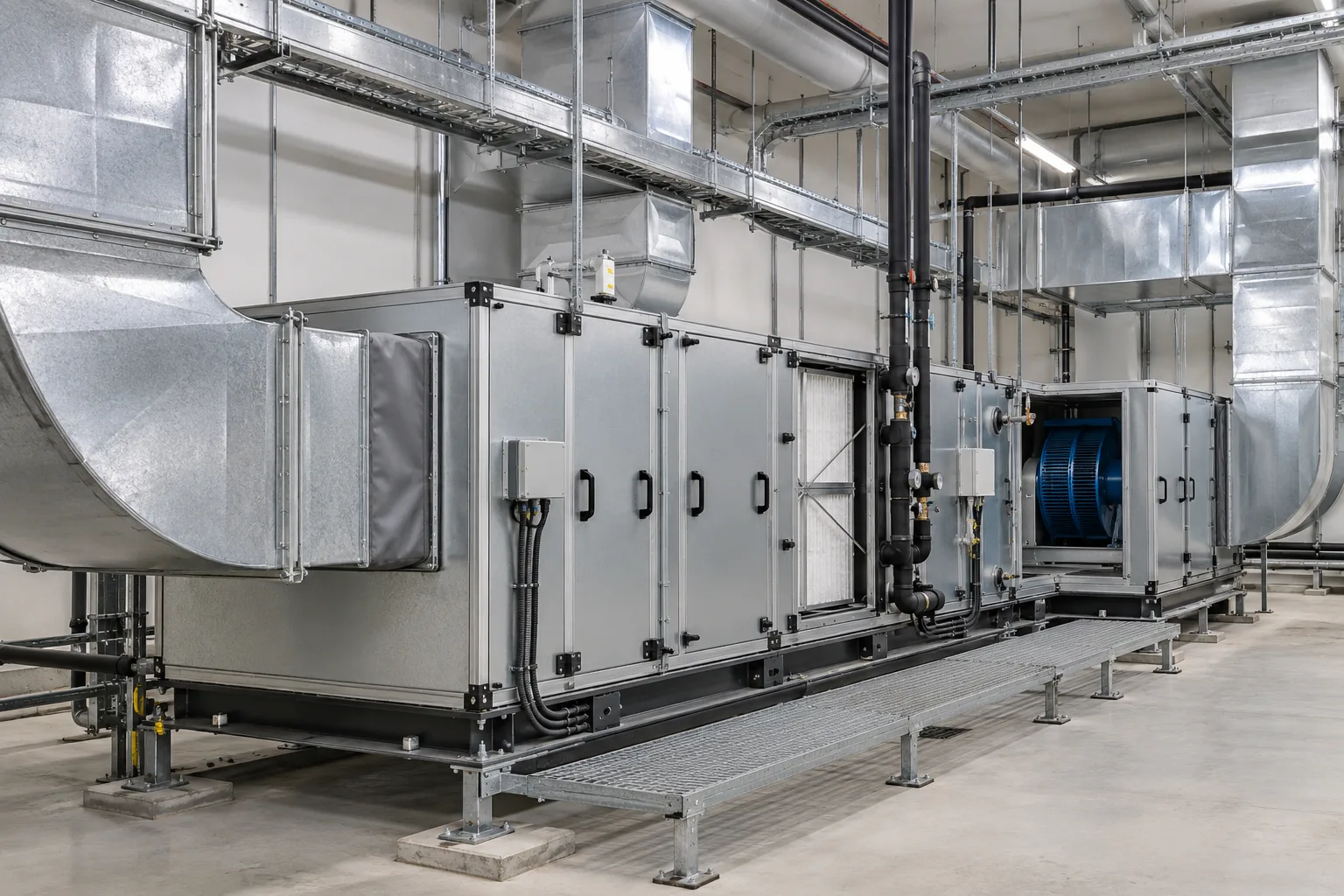

В механической системе вентилятор создаёт движение воздуха, фильтр снижает содержание частиц, а нагреватель или охладитель может менять температуру. Воздухораспределители направляют поток в обслуживаемую зону. Вытяжка удаляет воздух из мест, где появляются запахи, влага, тепло или загрязнения. Переток между помещениями организуют так, чтобы он не переносил нежелательные примеси.
Классификация: побуждение, направление и зона действия
Естественная и механическая вентиляция различаются способом движения воздуха, а приточная и вытяжная — направлением потока. Это не взаимоисключающие варианты: приточная система может иметь механическое побуждение, а вытяжная — естественное. Общеобменная вентиляция и местный отсос различаются местом захвата загрязнения.
| Вид | Принцип | Когда рассматривают |
|---|---|---|
| Естественная | Воздух движется за счёт разницы температур, ветрового давления и предусмотренных путей притока и удаления. | Когда архитектура и условия эксплуатации позволяют обеспечить требуемый воздухообмен без механического побуждения. |
| Механическая | Подачу или удаление воздуха создают вентиляторы; в состав могут входить фильтры, нагрев, охлаждение и управление. | Когда необходимы управляемые расходы, фильтрация, обработка воздуха или стабильная работа при меняющихся условиях. |
| Приточная | Организованно подаёт подготовленный наружный воздух; удаление должно быть обеспечено вытяжкой или предусмотренными перетоками. | Для подачи свежего воздуха в помещения и компенсации удаляемого воздуха. |
| Вытяжная | Удаляет воздух из здания или локально от источника загрязнений; приток должен компенсировать удаление. | Для санузлов, кухонь, технических зон, технологических участков и местных отсосов. |
| Приточно-вытяжная | Согласует механическую подачу и удаление, при необходимости используя теплоутилизацию и автоматику. | Для объектов с заданными расходами воздуха, несколькими зонами и требованием к контролю параметров. |
Системы также различаются по масштабу — общеобменные обслуживают помещение или зону, а местные отсосы захватывают выделения рядом с источником. Воздух может распределяться через сеть воздуховодов либо подаваться локальной установкой. Рециркуляция возвращает часть внутреннего воздуха в систему, но не заменяет наружный приток и допускается не для каждого загрязнения или технологического режима.
Как назначение помещения меняет задачу вентиляции
В квартире проверяют существующие вытяжные каналы и путь притока при закрытых окнах; в офисе — загрузку кабинетов и переговорных; в ресторане — отдельную кухонную вытяжку и компенсацию удаляемого воздуха. На производстве до подбора вентилятора получают состав выделений и описание местного отсоса. Поэтому первое задание проектировщику — экспликация помещений с людьми, оборудованием и источниками загрязнения, а не только общая площадь здания.
Для сложных или опасных процессов общеобменной системы может быть недостаточно. Тогда проектируют местную вытяжку у источника, очистку удаляемого воздуха, отдельные зоны и специальные алгоритмы. Тип оборудования определяют после выяснения состава загрязнений и назначения воздуха.
Какие данные определяют схему вентиляции здания

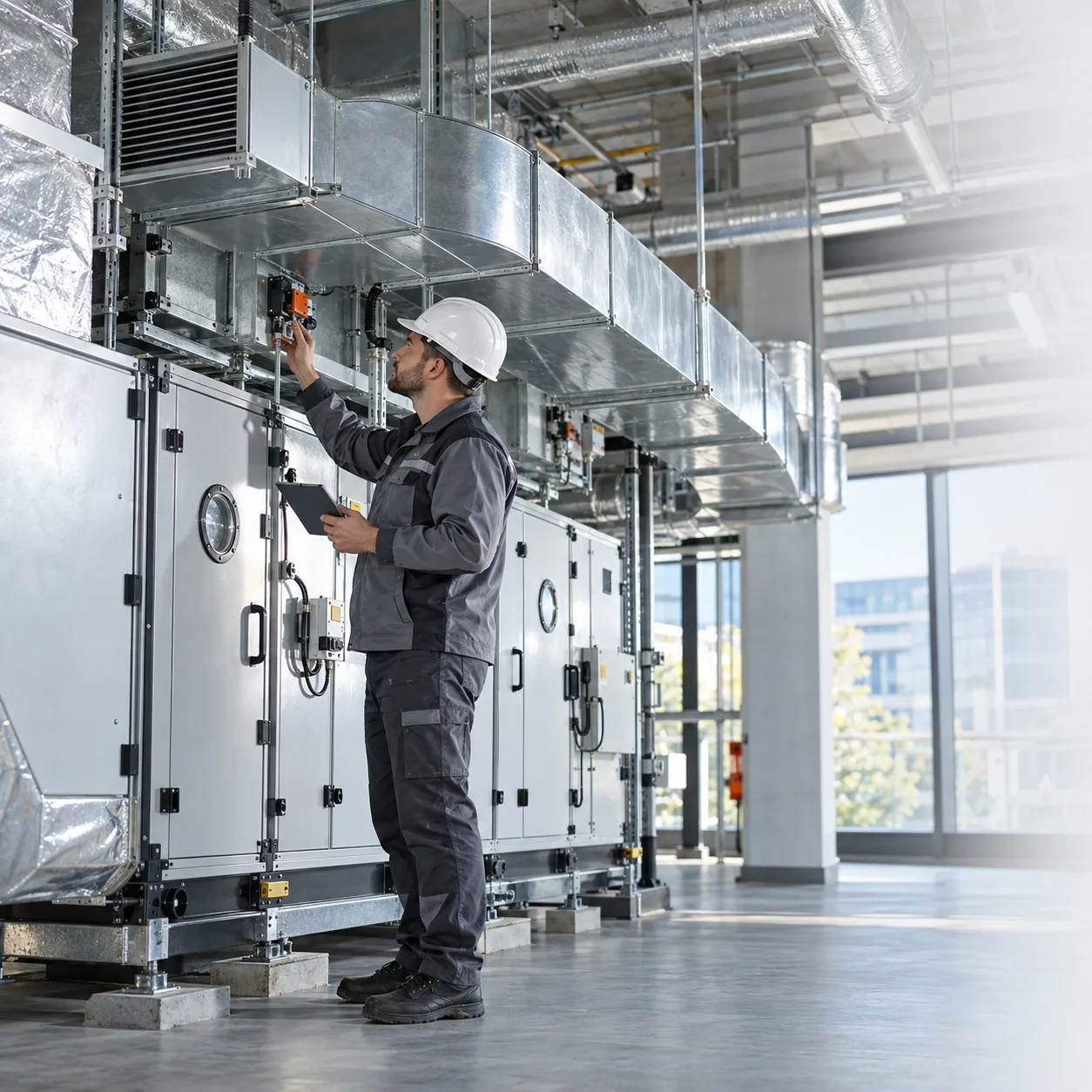

Сначала устанавливают, какие задачи должна решать вентиляция: подача наружного воздуха, удаление загрязнений и запахов, отвод влаги и тепла, локальный захват выделений или поддержание перепадов давления между зонами. После этого определяют тип системы, обслуживаемые помещения, режимы работы и точки забора и выброса воздуха.
Условия объекта
- назначение помещений и количество людей по режимам;
- планы, высоты, шахты, потолочные пространства и трассы;
- оборудование, технологические выделения, тепло и влага;
- ограничения по шуму, месту для установки и доступу для обслуживания.
Работа и эксплуатация
- режимы включения, сменность и сезонность;
- доступная электрическая мощность, тепло и холод;
- требования к фильтрации, очистке и рекуперации;
- связь с автоматикой, диспетчеризацией и пожарной защитой.
Паспортный расход вентилятора указан без сети. В реальной системе фильтры, клапаны, повороты и решётки создают сопротивление, и расход падает, поэтому установку подбирают по рабочей точке с учётом всей сети. Для обслуживания под установкой и у воздуховодов оставляют место, чтобы менять фильтры и чистить сеть. На проектной стадии также проверяют влияние наружного шума, вибрации, конденсата, зимней эксплуатации и возможности замены оборудования.
Расходы, сопротивление сети и рабочая точка вентилятора
Расчёт начинают с определения потребности в воздухе по людям, процессам, вредным выделениям, теплу и влаге. Для каждой зоны учитывают назначение и режим. Затем рассчитывают расходы притока и вытяжки, выбирают воздухораспределители, строят сеть воздуховодов и определяют требуемое давление вентилятора с учётом сопротивления фильтров, фасонных частей, клапанов и решёток.
Расчёт заканчивается таблицей воздушного баланса по помещениям, аэродинамическим расчётом ветвей и листом подбора вентилятора с рабочей точкой «расход — давление». В проекте также указывают температуру притока, мощность нагревателя или охладителя, акустический расчёт и режимы автоматики. При наладке расходы проверяют анемометром или измерением в сечении воздуховода, давление — дифференциальным манометром, температуру — термометром. Применяемая методика должна учитывать геометрию решётки и искажение потока прибором.
Нормативная база и документы при сдаче вентиляции
Для общеобменных систем зданий основой расчёта служит СП 60.13330.2020 в пределах его области применения; пожарные решения проверяют по СП 7.13130.2013, монтаж — по СП 73.13330.2016. Испытания и наладку описывает ГОСТ 34060-2017, методы аэродинамических измерений — ГОСТ 12.3.018-79. Требования к конкретному жилью, общественному или производственному помещению определяют дополнительно, а не заменяют одной универсальной кратностью.
При сдаче получите паспорт вентиляционной системы, протокол аэродинамических измерений, исполнительные схемы и перечень настроек автоматики. В протоколе должны быть обозначения систем и точек, проектные и фактические расходы, состояние фильтров, положение регулирующих устройств и режим вентиляторов. Протокол без привязки к решёткам не показывает, получила ли воздух конкретная комната.

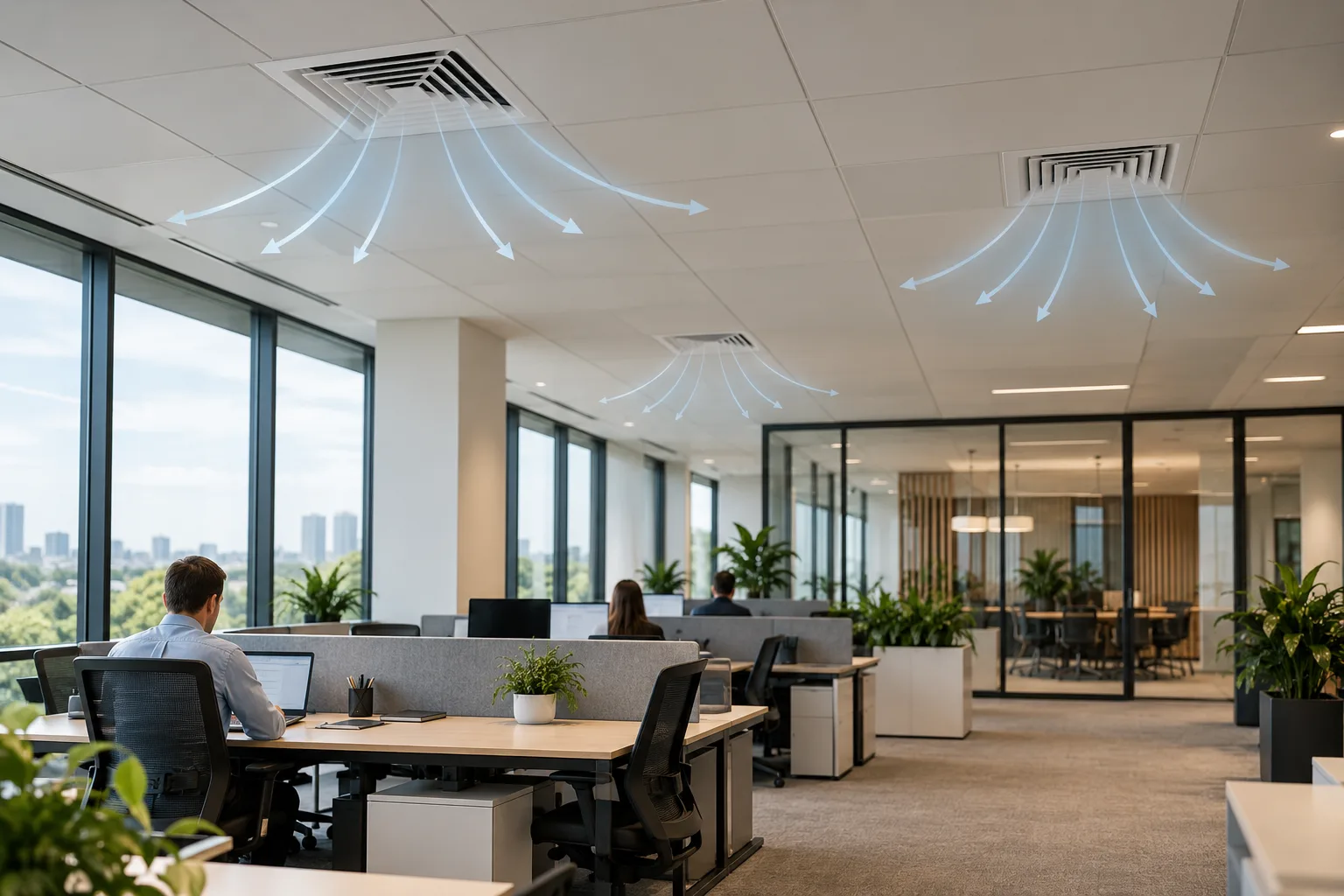

Для условного офиса с закрытой переговорной проверяют её приточную решётку, вытяжной путь через коридор и санитарную зону. Сначала измеряют расходы при штатном положении дверей, затем регулируют ветви и повторяют измерения. Общий расход на установке не подтверждает баланс каждой комнаты; обратное направление перетока устраняют изменением распределения, а не простым увеличением скорости вентилятора.
Ошибки воздушного баланса, размещения и обслуживания
Для поиска причины недостаточного воздухообмена пройдите весь путь воздуха: забор, подача, переток, удаление и выброс. Проверка одного вентилятора не подтверждает работу сети.
- считать, что кондиционер заменяет вентиляцию и подачу наружного воздуха;
- подбирать вентилятор только по расходу, не проверяя давление и сопротивление сети;
- не учитывать местные источники запаха, пара, тепла или загрязнений;
- не увязывать расходы притока и вытяжки и не продумывать путь перетока воздуха;
- располагать воздухораспределители так, что поток не попадает в обслуживаемую зону или создаёт сквозняк;
- закладывать оборудование и воздуховоды без люков, фильтрового доступа и пространства для ремонта;
- не учитывать шум, вибрацию, конденсат и зимний режим;
- переносить типовые значения из другого объекта без проверки норм, назначения и технологического задания.
Что входит в стоимость проекта и вентиляционной сети
На стоимость проекта влияют количество помещений и зон, тип вентиляции, протяжённость воздуховодов, необходимость фильтрации и обработки воздуха, автоматика, шумоглушение, теплоутилизация и увязка со смежными инженерными разделами. В монтаже значимы доступность трасс, высота работ, необходимость вскрытия отделки, усиления конструкций и этапность производства.
Перед заказом запросите состав раздела ОВ: планы сетей, расчётные расходы по помещениям, схемы, спецификацию и задания на питание и строительные проходки. При сравнении предложений по услуге «проектирование и монтаж вентиляции» проверьте, включены ли балансировка ветвей, аэродинамические измерения, паспорт системы и исполнительные схемы. Поставка установки без расчёта сети и наладки не равна готовой вентиляции.
Вопросы о составе и проверке системы вентиляции
Короткие ответы на вопросы, которые чаще всего задают о вентиляции перед ремонтом или проектированием.
Чем вентиляция отличается от кондиционирования?
Вентиляция организует поступление наружного воздуха и удаление внутреннего. Кондиционирование в первую очередь обрабатывает воздух по температуре, а некоторые схемы также осушают его. Функции могут работать совместно, но не взаимозаменяют друг друга автоматически.
Какие бывают системы вентиляции?
По побуждению различают естественные и механические системы; по направлению — приточные, вытяжные и приточно-вытяжные; по зоне действия — общеобменные и местные. Для конкретного здания эти решения могут сочетаться.
Можно ли обойтись без воздуховодов?
Для отдельных комнат — да: применяют стеновые приточные клапаны, компактные приточные установки с фильтром и подогревом и настенные рекуператоры. Но каждому такому устройству нужен путь, по которому воздух уходит, обычно это вытяжной канал в санузле или на кухне. Без него приток работать не будет. Для офиса или квартиры с множеством помещений канальная система обычно проще в балансировке и обслуживании.
Какой фильтр нужен?
В городских жилых и офисных системах часто ставят две ступени: грубый фильтр защищает теплообменник и вентилятор, а тонкий очищает приточный воздух от мелкой пыли. Класс выбирают по качеству наружного воздуха и назначению помещения. Более плотный фильтр увеличивает сопротивление, поэтому его ставят только после проверки вентилятора, иначе фактический расход упадёт.
Как часто обслуживают вентиляцию?
Фильтры меняют по показаниям датчика перепада давления или по регламенту изготовителя установки. Перед отопительным сезоном проверяют водяной или электрический нагреватель, защиту от замерзания и привод воздушного клапана. Воздуховоды чистят по результатам осмотра. Если доступа к узлам нет, обслуживание превращается в разборку потолков, поэтому лючки закладывают ещё в проекте.
Что нужно для расчёта вентиляции?
Планы и назначение помещений, режимы работы, число людей, данные об оборудовании и выделениях, ограничения по шуму и доступные инженерные ресурсы. Для реконструкции полезны обследование и сведения о существующих системах.
